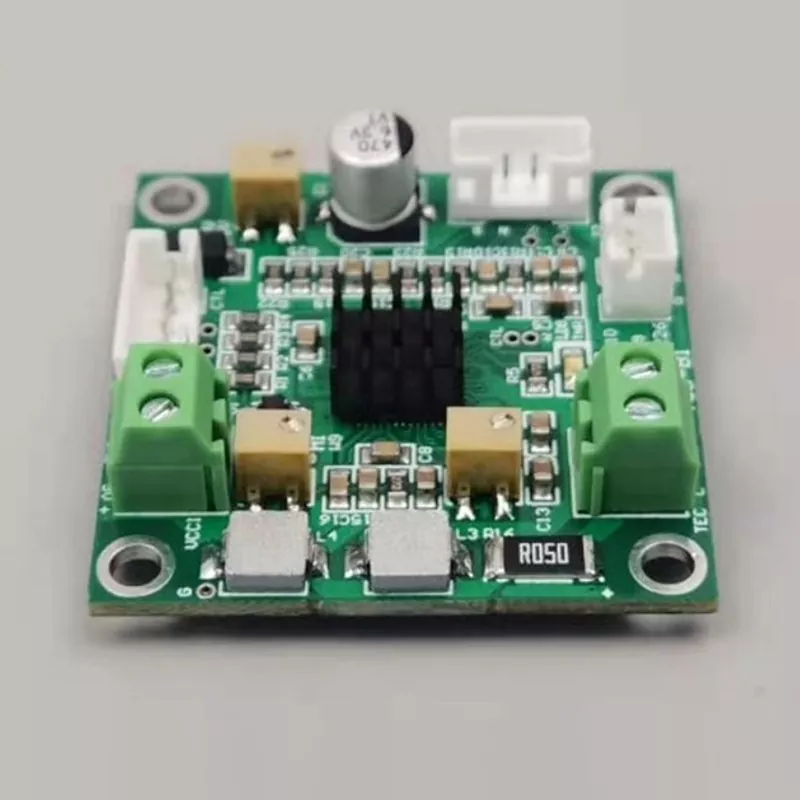

ATC-M1 temperatuurregelaar met korte cyclus PID

X-Meritan ontwikkelt thermo-elektrische materialen, koelers, NTC-componenten en temperatuurregelaars voor thermisch beheer van halfgeleiders. De ATC-M1-temperatuurregelaar met korte-cyclus-PID combineert een compact bord van 34 mm x 20 mm met korte-cyclus-PID-regeling, 10K NTC-temperatuurfeedback en TEC-uitgangsregeling voor micro-objecten met een lage thermische traagheid. Het werkt op 3,0V–5,0V DC, ondersteunt een standaard temperatuurbereik van +10 tot +40 graden C, en heeft een standaard fabriekstemperatuur van 25 graden C. De temperatuur kan worden aangepast via een W9-potentiometer of analoge ingang, met een gespecificeerde temperatuurregelingsstabiliteit van 0,001 graden C.

Belangrijkste kenmerken

PID-regeling met korte cyclus

De ATC-M1-temperatuurregelaar met korte-cyclus-PID maakt gebruik van een korte-cyclische PID-feedbackbenadering die is ontworpen voor micro-objecten met een lage thermische traagheid. Door frequente corrigerende maatregelen kan de controller reageren op veranderingen in de thermische toestand van het bestuurde object, zonder afhankelijk te zijn van de grotere thermische respons die bij conventionele systemen hoort.

Compacte bordstructuur

Met afmetingen van slechts 34 mm x 20 mm en een totale hoogte van 15,5 mm is de ATC-M1 geschikt voor compacte thermische controle-assemblages. De kleine vormfactor is vooral relevant voor miniatuur optische, detectie- en elektronische structuren waar de beschikbare interne ruimte beperkt is.

TEC-uitgangsregeling

De controller is ontworpen om te werken met thermo-elektrische koelcomponenten. De maximale TEC-stroom bedraagt ​​2,5 A, terwijl de maximale TEC-spanning 4,3 V bedraagt ​​bij een voeding van 5 V of 2,5 V bij een voeding van 3,3 V. Deze gedefinieerde grenzen bieden een duidelijke basis voor het afstemmen van de controller op het bijbehorende TEC-systeem.

Temperatuurfeedback

Voor temperatuurmeting en feedback wordt een 10K NTC-sensor gebruikt. De gespecificeerde stabiliteit van de temperatuurregeling is 0,001 graden C, wat de nauwkeurigheid biedt die vereist is voor toepassingen waarbij kleine temperatuurvariaties de bedrijfsconditie van temperatuurgevoelige componenten kunnen beïnvloeden.

Technische gegevens

Ontwerpvergelijking

Toepassingsgebieden

1. Fotonica: X-Meritan identificeert toepassingen op het gebied van fotonica, inclusief detectorkoeling. De compacte controllerstructuur en temperatuurfeedbackfunctie bieden een geschikt bedieningselement voor kleine thermo-elektrische koeleenheden.

2. Telecommunicatie: Het toepassingsbereik van het bedrijf omvat thermische stabilisatie en koeling van telecomcomponenten. Nauwkeurige temperatuurregeling kan worden geïntegreerd in compacte architectuur voor thermisch beheer.

3. Medische apparatuur: X-Meritan somt PCR-versterkers en temperatuurgerelateerde toepassingen binnen de geneeskunde op. Temperatuurregeling is een belangrijk onderdeel van systemen waarbij de bedrijfsomstandigheden afhankelijk zijn van gecontroleerde thermische omgevingen.

4. Lucht- en ruimtevaartdetectie: De lucht- en ruimtevaarttoepassingen van het bedrijf omvatten ijsdetectiesensoren, warmtefluxsensoren en IR-sensoren. Compacte thermische controlecomponenten kunnen deel uitmaken van temperatuurgevoelige detectiesystemen.

5. Auto-elektronica: X-Meritan identificeert ook thermische stabilisatie voor LiDAR, AR en detectoren, waardoor de relevantie van compacte thermo-elektrische controle wordt uitgebreid naar auto- en elektronische detectietoepassingen. De ATC-M1-temperatuurregelaar met Short-Cycle PID kan worden overwogen voor compacte architecturen voor thermisch beheer waarbij het bestuurde object een kleine thermische massa heeft.

Systeemintegratie

1. TEC elektrische limieten: De ATC-M1-temperatuurregelaar met korte-cyclus-PID werkt binnen de gespecificeerde maximale spannings- en stroomwaarden.

2. Temperatuurfeedback: De 10K NTC-ingang levert het temperatuurfeedbackpad voor het besturingssysteem.

3. Temperatuurbereik: Het standaard temperatuurregelbereik is +10 tot +40 graden C, met een fabrieksinstelling van 25 graden C.

4. Uitgangsinstellingen: De fabrieksstandaard maximale uitgangsspanning is 2,0 V, terwijl de fabrieksstandaard maximale uitgangsstroom 1,0 A is.

5. Aanpassingsmethode: temperatuuraanpassing kan worden uitgevoerd via de W9-potentiometer en analoge temperatuurinvoer wordt ook ondersteund.

6. Productconfiguratie: Voor toepassingen die een andere configuratie vereisen, stelt X-Meritan dat producten kunnen worden geproduceerd volgens tekeningen of monsters. Het serviceproces omvat communicatie in een vroeg stadium, monsterbevestiging en productie na bevestiging.

X-Meritan-mogelijkheden

De ATC-M1 maakt deel uit van X-Meritan's thermo-elektrische technologieportfolio, dat thermo-elektrische materialen, thermo-elektrische koelers, TEC-assemblages, NTC-componenten en temperatuurregelaars omvat. Deze productstructuur verbindt de temperatuurregelkaart met de thermo-elektrische componenten en sensorelementen die worden gebruikt in compacte thermische beheersystemen.

Volledige thermo-elektrische technologieketen

De mogelijkheden van X-Meritan omvatten de ontwikkeling van thermo-elektrische materialen, het aanpassen van kerncomponenten en het ontwerpen van oplossingen voor warmteafvoer. Voor de ATC-M1 houdt deze technische reikwijdte rechtstreeks verband met TEC-uitgangsregeling, NTC-temperatuurfeedback en de thermische beheervereisten van compacte elektronische en optische assemblages.

5 belangrijke toepassingsgebieden

X-Meritan rapporteert toepassingen op vijf belangrijke gebieden: glasvezelcommunicatie, industriële medische apparatuur, slimme auto-elektronica, consumentenelektronica en onderzoeksinstellingen. Deze toepassingsgebieden bieden een relevante technische achtergrond voor de ATC-M1, vooral waar compacte thermo-elektrische koeling en gecontroleerde bedrijfstemperaturen vereist zijn.

Fortune 500-bedrijfssamenwerking

X-Meritan stelt dat het samenwerkt met Fortune 500-bedrijven en verschillende nationale sleutellaboratoria. Deze ervaring is relevant voor de ontwikkeling en toepassing van thermo-elektrische componenten en temperatuurcontroletechnologieën die worden gebruikt in gespecialiseerde elektronische en thermische beheersystemen.

Meerdere productieprocessen

De door X-Meritan genoemde productieapparatuur omvat onder meer tindompelovens, vibratieschommelmachines, lasmachines, ovens, doseermachines, automatische sluitmachines, reflow-soldeerapparatuur en volautomatische drukmachines. Deze productieprocessen ondersteunen de productie van thermo-elektrische componenten en elektronische temperatuurcontroleproducten.

55% Europese marktdistributie

X-Meritan meldt dat Europa 55% van zijn internationale marktdistributie vertegenwoordigt, terwijl Noord-Amerika 15% voor zijn rekening neemt, Zuidoost-Azië 15% en andere markten 15%. De internationale toepassingsachtergrond ondersteunt de ervaring van het bedrijf in het leveren van thermo-elektrische en temperatuurbeheerproducten voor verschillende technische omgevingen.

6. Ondersteuning voor geïntegreerde thermische oplossingen

Naast individuele componenten voor temperatuurregeling biedt X-Meritan ook ondersteuning voor het ontwerpen van warmtedissipatieoplossingen en ondersteuning bij productselectie. Hierdoor kan de ATC-M1-temperatuurregelaar met korte-cyclus-PID worden beschouwd samen met de bijbehorende thermo-elektrische koeler, NTC-component en thermische beheervereisten in plaats van als een geïsoleerde besturingskaart.

Veelgestelde vragen

Vraag: Welk type temperatuursensor gebruikt de ATC-M1?

A: Het maakt gebruik van een 10K NTC-temperatuursensor voor temperatuurmeting en feedback.

Vraag: Wat is de stabiliteit van de temperatuurregeling?

A: De gespecificeerde stabiliteit van de temperatuurregeling is 0,001 graden C.

Vraag: Wat is de maximale TEC-stroom?

A: De maximale TEC-stroom is 2,5A.

Vraag: Wat is de grootte van de controller?

A: De ATC-M1-temperatuurregelaar met korte-cyclus-PID heeft bordafmetingen van 34 mm x 20 mm, met een totale hoogte van 15,5 mm.

Vraag: Wat is de standaardtemperatuurinstelling?

A: De standaard ingestelde temperatuur in de fabriek is 25 graden C, met een standaard regelbereik van +10 tot +40 graden C.

Vraag: Kan X-Meritan producten ontwikkelen volgens tekeningen of monsters?

EEN: Ja. X-Meritan stelt dat het producten kan produceren volgens tekeningen of monsters, met monsterbevestiging vóór productie.
