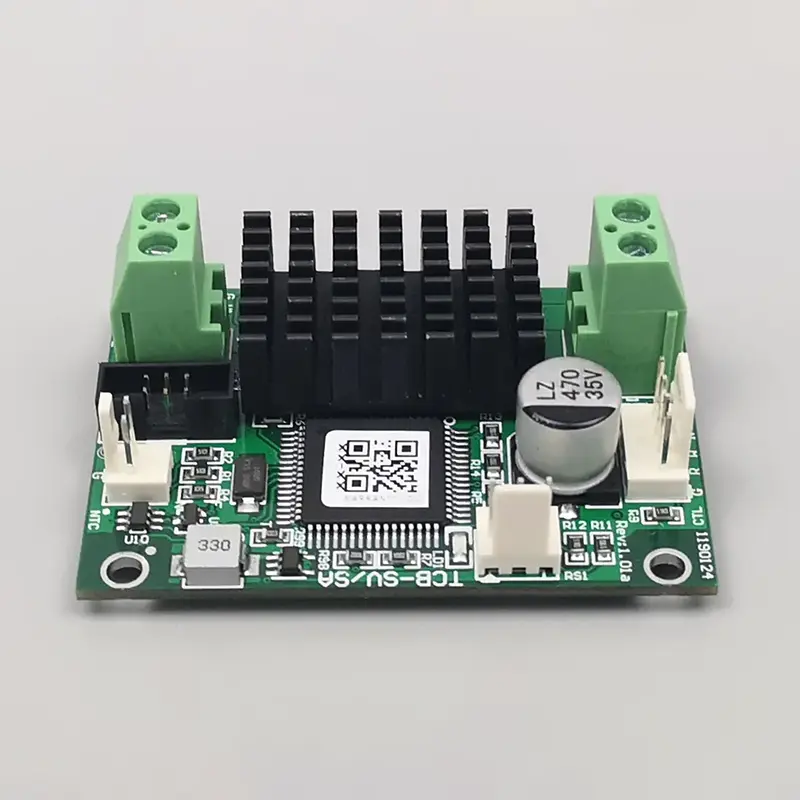

TCB-SV temperatuurregelaar voor Micro TEC's

De TCB-SV-temperatuurregelaar voor Micro TEC's uit de X-meritan-fabriek maakt gebruik van een onafhankelijke besturingschip en een dynamisch PID-aanpassingsalgoritme, dat een nauwkeurigheid van ±0,01 °C ondersteunt voor zowel de temperatuurinstelling als de steady-state regeling. Anders dan de traditionele PWM-schakelregeling, maakt deze gebruik van volledige continue stroomuitvoer om bedrijfsgeluiden en temperatuurschommelingen te elimineren, waardoor een stabiele gesloten-lus-temperatuurregeling wordt geleverd voor zeer nauwkeurige continue werkscenario's. Het bord integreert bidirectionele regeling van verwarming/koeling, dubbele communicatie-interfaces en veiligheidssignaaluitvoer, met een werkefficiëntie van meer dan 90% en compacte afmetingen, geschikt voor ingebedde integratie van micro-TEC thermische controlesystemen.

Kernproductparameters

Belangrijkste productkenmerken

De TCB-SV-temperatuurregelaar voor Micro TEC's maakt gebruik van de industriestandaard hardwarestructuur en een praktisch functioneel ontwerp, met belangrijke technische voordelen voor micro TEC-precisieregeling:

Ultrahoge precisiecontrole van 0,01 °C

Uitgerust met een speciale controlechip en een geoptimaliseerd PID-algoritme, ondersteunt het een steady-state temperatuurnauwkeurigheid van ± 0,01 °C, waardoor wordt voldaan aan de precisiekalibratievereisten van laser- en detectieapparatuur.

Continue stroomuitgangsstructuur

Niet-PWM continue stroomuitgang vermijdt hoogfrequente schakelgeluiden, elimineert micro-thermische fluctuaties en zorgt voor een constante temperatuurstatus op lange termijn van precisiecomponenten.

Dubbele communicatiecompatibiliteit

Ondersteunt seriële ASCII-opdrachten en het MODBUS-RTU-protocol, compatibel met reguliere industriële besturingshost- en hogere computersoftware, ter ondersteuning van realtime gegevensbewaking en secundaire ontwikkeling.

Bidirectionele regeling van verwarming en koeling

Komt overeen met standaard 10K NTC (3950)-sensoren, ondersteunt automatisch schakelen tussen verwarming en koeling en dekt een gesloten-lusregeling met een breed temperatuurbereik.

Geïntegreerd veiligheidscircuit

Alarmuitgang voor gereserveerde apparatuur, bedrijfsstatussignaal en speciale TEC-uitschakelinterface, waardoor geautomatiseerde controle van de systeemveiligheidskoppeling wordt vergemakkelijkt.

Stabiel industrieel aanpassingsvermogen

Geverifieerd door langdurige veldtoepassing in de optische en laserindustrieën, heeft de module een sterk anti-interferentievermogen en stabiele, continue bedrijfsprestaties.

TCB-SV VS conventionele TEC-controllers

Belangrijkste toepassingsscenario's

De TCB-SV-temperatuurregelaar voor Micro TEC's vertrouwt op nauwkeurige temperatuurregeling en anti-interferentiemogelijkheden en wordt toegepast in professionele scenario's die temperatuurstabiliteit op de lange termijn vereisen:

Optische communicatiesystemen:

Stabiliseer de werktemperatuur van laserdiodes, elimineer golflengteafwijkingen veroorzaakt door temperatuurveranderingen en zorg voor stabiele datatransmissie op lange termijn van snelle glasvezelnetwerken.

Medische diagnostische apparatuur:

Zorg voor een werkomgeving met constante temperatuur voor precisiereagentia, apparatuur voor moleculaire detectie en biochemische analyse, waarbij afwijkingen in de detectieresultaten als gevolg van kleine temperatuurveranderingen worden vermeden.

Hooggevoelige precisiesensoren:

Stabiliseer de bedrijfstemperatuur van infraroodsensoren, chemische detectiesensoren en LiDAR-sensoren, optimaliseer de signaal-ruisverhouding en handhaaf een consistente detectienauwkeurigheid.

Laboratoriumprecisie-instrumenten:

Toegepast in wetenschappelijk onderzoek, thermische kalibratie en micro-precieze temperatuurcontrolescenario's, ter ondersteuning van uiterst nauwkeurige herhaalbaarheid van experimentele gegevens.

Productie- en leveringscapaciteit

Interne productie en testen:

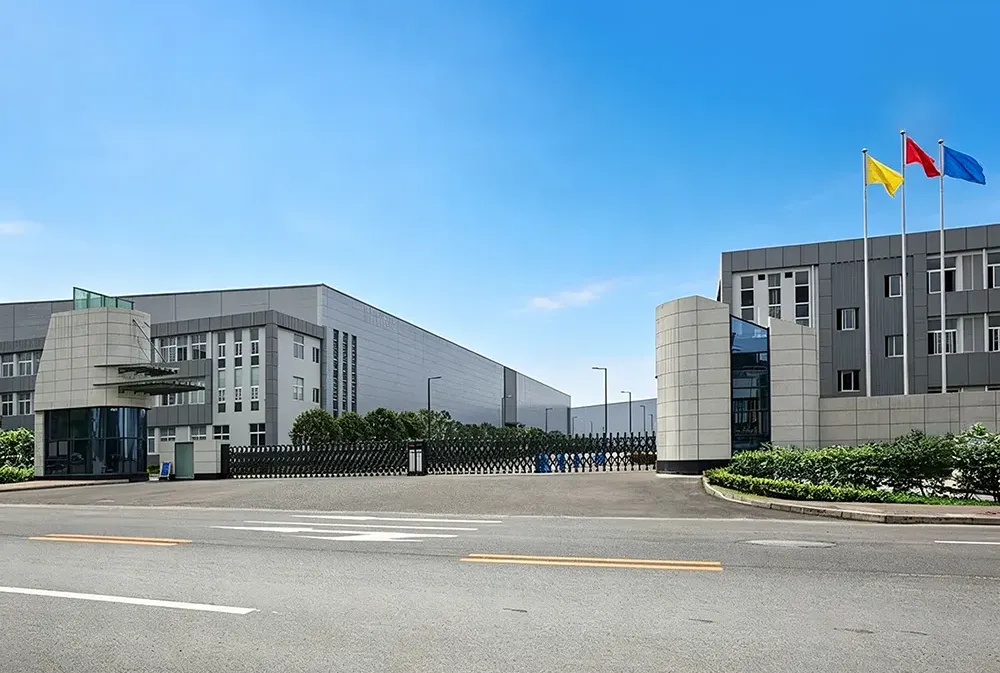

X-Meritan beschikt over onafhankelijke productieateliers en complete testapparatuur. Alle TCB-SV-platen worden in eigen huis geproduceerd, gekalibreerd en getest om consistente batchstabiliteit te garanderen.

Technische aanpassingsondersteuning:

Ondersteunt parameteraanpassing en niet-standaard configuratie. Het technische team biedt integratiebegeleiding om klanten te helpen bij het voltooien van foutopsporing van apparatuur en projectiteratie.

Wereldwijde leveringsmogelijkheden:

Producten worden geëxporteerd naar Europa, Noord-Amerika, Zuidoost-Azië en andere regio's. Met stabiele logistieke kanalen ondersteunt het batchlevering op lange termijn en overzeese projectlevering.

Verificatie van industriële projecten:

Het product is toegepast in hoogwaardige industriële apparatuur en laboratoriumprojecten, waarbij stabiele prestaties zijn geverifieerd door langdurig feitelijk gebruik.

Veelgestelde vragen

Vraag 1: Voor welke scenario's is de TCB-SV micro TEC-controller het meest geschikt?

A: Het is speciaal ontworpen voor micro-thermo-elektrische koelers en is perfect toepasbaar in scenario's met hoge precisie, zoals lasercommunicatie, medische detectie, precisiesensoren en laboratoriuminstrumenten die ultrafijne temperatuurstabilisatie op 0,01 °C vereisen.

Vraag 2: Is de module compatibel met conventionele NTC-sensoren en reguliere TEC-modules?

EEN: Ja. Het komt standaard overeen met standaard 10K 3950 NTC-sensoren en ondersteunt de meeste reguliere micro-TEC-modules op de markt, met sterke universele compatibiliteit en handige systeemupgrade en -vervanging.

Vraag 3: Kan het communicatieprotocol secundaire ontwikkeling en systeemintegratie ondersteunen?

EEN: Absoluut. Dubbele ASCII- en MODBUS-RTU-protocollen ondersteunen het debuggen van computersoftware, het realtime uploaden van gegevens en het automatisch docken van systemen, waardoor wordt voldaan aan diverse secundaire ontwikkelingsbehoeften van industriële projecten.

Vraag 4: Welke tests voorafgaand aan de oplevering worden voor elke module uitgevoerd?

A: Elke TCB-SV-temperatuurregelaar voor Micro TECs-eenheid ondergaat strikte fabriekstests, waaronder kalibratie van de temperatuurnauwkeurigheid, detectie van continue stroomstabiliteit, verificatie van de communicatiefunctie en veiligheidsbeschermingssimulatie om ervoor te zorgen dat er geen defecte producten worden geleverd.

Vraag 5: Kunnen de standaardfabriekstemperatuur en -parameters worden aangepast?

EEN: Ja. De standaardtemperatuur van 25°C kan worden aangepast aan de vereisten van het gebruikersproject, en speciale parameterconfiguratiediensten worden ondersteund voor niet-standaard werkomstandigheden.

Vraag 6: Wat zijn de voordelen van continue stroomuitvoer vergeleken met traditionele PWM-besturing?

A: Het vermijdt schakelgeluiden en periodieke temperatuurschommelingen volledig, handhaaft de statische temperatuurstabiliteit op lange termijn van nauwkeurige opto-elektronische componenten en verbetert effectief de levensduur van het product en de detectienauwkeurigheid.
