Abstract
De prestaties van elke thermo-elektrische koeler en generator zijn afhankelijk van de kwaliteit, consistentie en compatibiliteit van de kernmaterialen. Dit technische overzicht onderzoekt de fundamentele eigenschappen van thermo-elektrische halfgeleiders, de belangrijkste bulkvormen die beschikbaar zijn voor industriële verwerking, en de selectiecriteria die bepalen of een ontwerp een stabiele temperatuurbeheersing bereikt of niet voldoet aan de thermische doelstellingen. Speciale aandacht wordt besteed aan geëxtrudeerde profielen, diffusiebarrièreplakken en de integratie van materiaaleigenschappen met het uiteindelijke apparaatgedrag.
Inhoudsopgave
Thermo-elektrische materialen en het Peltier-effect begrijpen
De kern van elk solid-state koelsysteem wordt gevormd door een klasse halfgeleiderverbindingen die elektrische stroom rechtstreeks in een temperatuurgradiënt kunnen omzetten. Deze verbindingen vormen de functionele kern van modern thermisch beheer, en hun elektrische en thermische transporteigenschappen bepalen de koelcapaciteit, reactiesnelheid en energieverbruik van het uiteindelijke apparaat. Zonder zorgvuldig ontworpen materialen kan zelfs de meest geavanceerde modulearchitectuur geen stabiele prestaties leveren.
Wat zijn thermo-elektrische materialen?
Thermo-elektrische materialenzijn halfgeleiderstoffen die het Peltier-effect vertonen: het fenomeen waarbij warmte wordt geabsorbeerd op de ene kruising en vrijkomt op de andere wanneer gelijkstroom door een circuit van twee ongelijksoortige geleiders vloeit. Bismuttelluride-legeringen blijven de dominante keuze voor gebruik bij bijna kamertemperatuur en bieden een balans tussen elektrische geleidbaarheid, thermische isolatie en produceerbaarheid die nog moet worden verdrongen in reguliere koeltoepassingen.
De efficiëntie van een thermo-elektrisch materiaal wordt gewoonlijk uitgedrukt door het dimensieloze verdienstecijfer, ZT. Deze parameter combineert de Seebeck-coëfficiënt, elektrische geleidbaarheid en thermische geleidbaarheid in één enkele prestatie-indicator. Hogere ZT-waarden vertalen zich direct in een groter koelvermogen per eenheid elektrische input, maar bij praktische materiaalkeuze moet ook rekening worden gehouden met mechanische sterkte, thermische stabiliteit en compatibiliteit met metallisatiesystemen.
P-type en N-type halfgeleiders
Thermo-elektrische circuits vereisen twee complementaire materiaalsoorten. Halfgeleiders van het P-type geleiden elektriciteit voornamelijk via positieve ladingsdragers, terwijl materialen van het N-type afhankelijk zijn van negatieve dragers. Wanneer ze elektrisch in serie en thermisch parallel worden samengevoegd, creëren deze gepaarde pellets het temperatuurverschil dat de prestaties van de module bepaalt. De kenmerken van elk type moeten zorgvuldig op elkaar worden afgestemd: spanning, stroom, temperatuurbereik en thermische uitzettingsgedrag hebben allemaal invloed op de vraag of een gepaard ontwerp zijn beoogde werkingspunt bereikt.
Een mismatch tussen eigenschappen van het P-type en het N-type is een veel voorkomende maar vermijdbare bron van inefficiëntie. Als een materiaal sneller afbreekt onder thermische cycli, of als de elektrische weerstanden in de loop van de tijd uiteenlopen, verliest de module zijn koelcapaciteit en kunnen er plaatselijke hotspots ontstaan. Materiaalleveranciers richten zich daarom niet alleen op de prestaties van individuele pellets, maar ook op de consistentie van batch tot batch voor beide typen dragers.
Belangrijke bulkformulieren voor industriële verwerking
Thermo-elektrische materialen worden zelden in hun ruwe staafvorm gebruikt. Ze worden verwerkt tot tussenvormen die geschikt zijn voor geautomatiseerde montage, precisiesnijden en metallisatie. Twee bulkvormen domineren het industriële aanbod: geëxtrudeerde profielen en diffusiebarrièreplakken. Elk richt zich op een afzonderlijke reeks productievereisten.

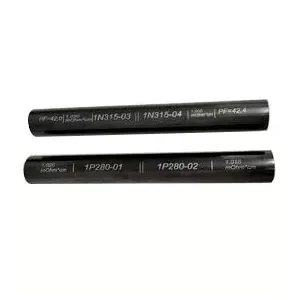

Geëxtrudeerde profielen voor productie met grote volumes
Extrusie produceert doorlopende stukken thermo-elektrisch materiaal met een vaste doorsnede: vierkante staven, ronde staven of aangepaste profielen die nauw aansluiten bij de beoogde apparaatgeometrie. Deze vorm is vooral waardevol wanneer grote hoeveelheden van één bestelling maatconsistentie en een stabiele interne structuur over de hele batch vereisen.
Ingenieurs die van plan zijn om intern te snijden, slijpen, afschuinen, plateren of lassen, geven vaak de voorkeur aan geëxtrudeerd materiaal omdat de uniforme korrelstructuur het risico op afbrokkelen of barsten tijdens mechanische verwerking vermindert. Het extrusieproces maakt het ook mogelijk dat de afmetingen en lengtes van de dwarsdoorsnede worden afgestemd op een specifiek moduleontwerp, waardoor de verspilling die gepaard gaat met het kappen van te grote standaardpellets wordt geëlimineerd.
- Doorlopende profielen met regelbare afmetingen en materiaaleigenschappen
- Geschikt voor het snijden in kleine pellets, afhankelijk van de moduleafmetingen
- Consistente prestaties binnen dezelfde productiebatch
- Verkrijgbaar in P-type en N-type samenstellingen voor gepaarde circuits
Plakjes met diffusiebarrières
Dunne plakjes uitgerust met een diffusiebarrièrelaag vertegenwoordigen een geavanceerder tussenproduct. De barrièrelaag wordt aangebracht om het grensvlak tussen het thermo-elektrische materiaal en daaropvolgende verbindings- of metallisatiesystemen te verbeteren. Zonder deze laag kunnen verhoogde temperaturen tijdens het solderen een snelle interdiffusie tussen de halfgeleider en contactmetalen veroorzaken, wat leidt tot verminderde prestaties en uiteindelijk falen.
Diffusiebarrièreplakken zijn bijzonder geschikt voor modules die herhaalde thermische cycli ondergaan. Toepassingen zoals koelplaten, temperatuurregelmodules en sensortemperatuurregeling profiteren allemaal van de verbeterde grensvlakstabiliteit die deze plakjes bieden. Ze vereenvoudigen ook het procesvenster voor ingenieurs die van plan zijn nikkel-, koper- of soldeergebaseerde metallisatie intern toe te passen.
| Materiële vorm | Primair voordeel | Typisch gebruiksscenario |
|---|---|---|
| Geëxtrudeerde profielen | Hoge maatvastheid in grote batches | Intern snijden in pelletformaten op maat |
| Diffusiebarrièreplakken | Bond-ready interface met verminderd reactierisico | Modules die herhaalde thermische cycli vereisen |
| Aangepaste doorsneden | Op maat gemaakte geometrie voor specifieke apparaatontwerpen | Niet-standaard module-architecturen |
| Bij elkaar passende P/N-sets | Evenwichtig elektrisch en thermisch gedrag | Precisie temperatuurregelsystemen |
Het juiste materiaal voor uw toepassing selecteren
Materiaalkeuze begint met twee niet-onderhandelbare parameters: de verwachte temperaturen bij hete en koude overgangen, en het elektrische bedieningsvenster van het uiteindelijke apparaat. Deze factoren beperken de kandidaat-materiaalsystemen en definiëren de verwerkingsstappen die stroomafwaarts nodig zullen zijn.
Overwegingen bij bedrijfstemperatuur
Verschillende thermo-elektrische materiaalsystemen vertonen topprestaties over verschillende temperatuurbereiken. Een samenstelling die is geoptimaliseerd voor koeling op bijna kamertemperatuur kan snel aan efficiëntie inboeten als de hete kant boven de 80°C komt, terwijl een materiaal dat is ontworpen voor gematigde temperaturen slechte prestaties kan leveren bij koude omstandigheden onder nul. Het bepalen van de werkelijke bedrijfstemperaturen – en niet alleen het beoogde instelpunt – is de eerste stap op weg naar een haalbare materiaalkeuze.
Elektrische vereisten
Spanning, stroom, weerstand en vermogensdissipatie hebben allemaal invloed op de materiaaleigenschappen. Een materiaal met een hoge elektrische geleidbaarheid vermindert de joule-opwarming, maar kan ook een hogere thermische geleidbaarheid vertonen, wat de temperatuurgradiënt tegenwerkt. De optimale balans is afhankelijk van de modulegeometrie, de beschikbare stroomvoorziening en het benodigde koelvermogen. Het afstemmen van de materiaalweerstand op de aandrijfelektronica is vaak net zo belangrijk als het maximaliseren van het prestatiecijfer.
Aanpassingsopties
Standaard materiaalvormen voldoen niet altijd aan een specifieke architectuur voor thermisch beheer. Wanneer catalogusafmetingen, samenstellingen of oppervlaktebehandelingen tekortschieten, worden maatwerkoplossingen noodzakelijk. Aanpassing kan betrekking hebben op materiaalafmetingen, P-type en N-type afstemming, samenstellingsaanpassingen, elektrische eigenschappen, oppervlakte- of grensvlakbehandeling, vereisten voor diffusiebarrières en snij- of bewerkingsspecificaties.
- Materiaalafmetingen en dwarsdoorsnedegeometrie
- Matching van P-type en N-type transporteigenschappen
- Compositieafstemming voor specifieke temperatuurbereiken
- Elektrische weerstand en Seebeck-coëfficiëntdoelen
- Oppervlaktevoorbereiding en interfacebehandeling
- Specificatie van de diffusiebarrièrelaag
- Vereisten voor snijden, slijpen en machinaal bewerken
Toepassingslandschap in alle sectoren
De veelzijdigheid vanThermo-elektrische materialenheeft de acceptatie in een breed scala van industrieën gestimuleerd, van consumentenelektronica tot medische diagnostiek en industriële procescontrole. Elke toepassing legt zijn eigen beperkingen op aan de materiaalzuiverheid, maattolerantie en interfacestabiliteit.

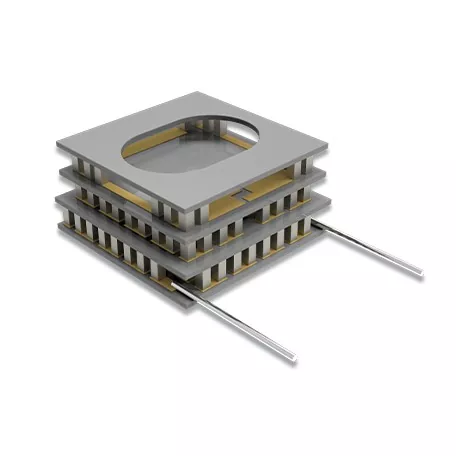

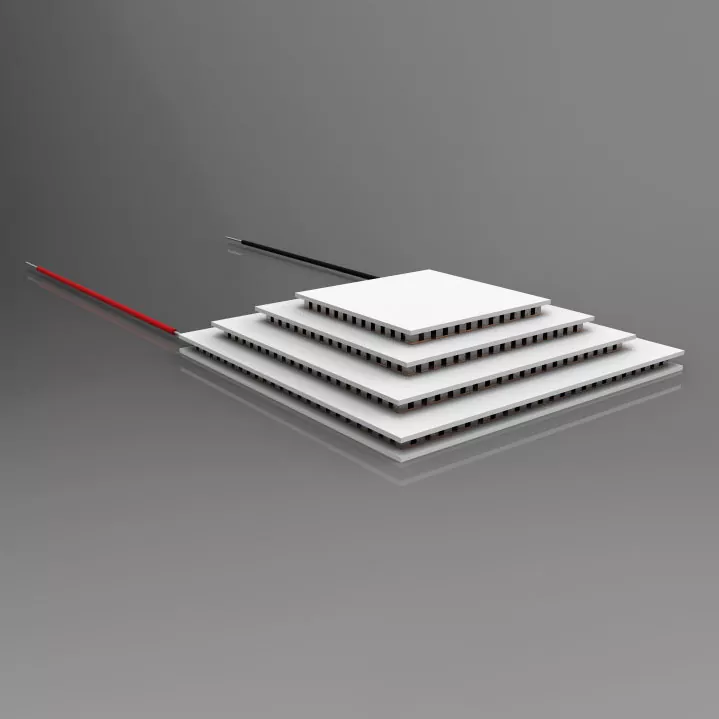

Halfgeleiderkoeling en nauwkeurige temperatuurregeling
Halfgeleiderkoeling blijft het grootste toepassingsgebied. Laserdiodes, optische transceivers en krachtige processors profiteren allemaal van de trillingsvrije, nauwkeurige temperatuurregeling die thermo-elektrische modules bieden. De materiaalkwaliteit heeft rechtstreeks invloed op de golflengtestabiliteit, de consistentie van het uitgangsvermogen en de betrouwbaarheid op lange termijn.

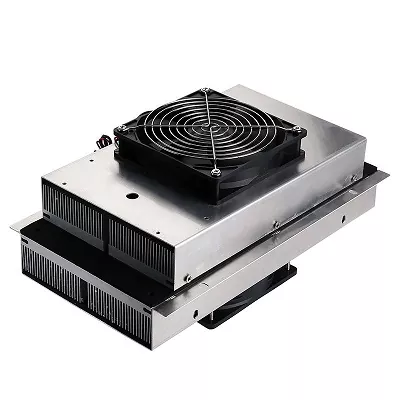

Koelplaten en temperatuurregelmodules
Koelplaten die worden gebruikt in analytische instrumenten, medische apparaten en industriële apparatuur zijn afhankelijk van thermo-elektrische materialen om uniforme oppervlaktetemperaturen te behouden. Temperatuurcontrolemodules voor PCR-thermocyclers vereisen bijvoorbeeld snelle verwarmings- en koelsnelheden die afhankelijk zijn van een lage thermische traagheid en een hoge elektrische geleidbaarheid – beide materiaalafhankelijke eigenschappen.
Sensortemperatuurregeling
Precisiesensoren, waaronder infrarooddetectoren en fotodiodes, vereisen vaak stabiele bedrijfstemperaturen om de kalibratie en signaal-ruisverhouding te behouden. Thermo-elektrische materialen maken compacte, plaatselijke temperatuurregeling mogelijk zonder de omvang en complexiteit van mechanische koelsystemen.
Kleinschalige energieopwekking
Wanneer een temperatuurgradiënt wordt toegepast op een thermo-elektrisch materiaal, genereert het Seebeck-effect elektrisch vermogen. Dit principe ondersteunt kleinschalige energiewinning via sensoren op afstand, systemen voor de terugwinning van afvalwarmte en draagbare energiebronnen. Dezelfde materiaaleigenschappen die de koelprestaties bepalen, bepalen ook de efficiëntie van de energieopwekking, waardoor de materiaalkeuze in beide modi even cruciaal is.
Waarom materiaal- en apparaatintegratie belangrijk is
Materiaalspecificaties alleen garanderen geen succesvolle thermische oplossing. De interactie tussen het materiaal, het metallisatiesysteem, de soldeerverbindingen en het keramische substraat bepaalt of de voltooide module gedurende duizenden bedrijfsuren aan zijn prestatiedoelstellingen voldoet.
Precisieproductiemogelijkheden
Het produceren van thermo-elektrische modules die consistente prestaties leveren, vereist geautomatiseerde processen voor printen, reflow-solderen, tindompelen, doseren, sealen, snijden en stollen. Elke stap beïnvloedt de uiteindelijke interfacekwaliteit en de interne spanningstoestand van de halfgeleiderpellets. Materiaalleveranciers die ook modules vervaardigen, kunnen hun materialen evalueren onder realistische assemblageomstandigheden, waardoor de feedbacklus tussen materiaalontwikkeling en apparaatprestaties wordt gesloten.
Applicatiegebaseerde technische ondersteuning
Catalogusspecificaties bieden een startpunt, maar in praktijkomstandigheden (waaronder koelbelasting, omgevingstemperatuur, montagedruk en aandrijfelektronica) verandert vaak de optimale materiaalkeuze. Leveranciers die met deze factoren rekening houden bij het aanbevelen van een materiaaloplossing helpen ingenieurs dure herontwerpen en veldfouten te voorkomen.
X-Meritanintegreert de materiaalontwikkeling met de productie van componenten, waardoor de materiaalprestaties kunnen worden geëvalueerd in relatie tot de uiteindelijke thermo-elektrische toepassing. Deze geïntegreerde aanpak ondersteunt zowel de standaard materiaallevering als maatwerkoplossingen op basis van tekeningen, prototypes of applicatiespecificaties.
Veelgestelde vragen
Hoe werken thermo-elektrische materialen?
Thermo-elektrische materialen gebruiken het Peltier-effect om een temperatuurverschil te creëren wanneer een elektrische stroom door halfgeleiderelementen van het P-type en N-type gaat. Hun elektrische en thermische transporteigenschappen hebben een directe invloed op het koelvermogen, de temperatuurstabiliteit, de reactiesnelheid en het energieverbruik van het uiteindelijke thermo-elektrische apparaat.
Wat is het verschil tussen thermo-elektrische materialen van het P-type en N-type?
P-type en N-type thermo-elektrische materialen hebben verschillende ladingsdragerkarakteristieken en worden doorgaans in combinatie gebruikt om thermo-elektrische circuits te vormen. Hun eigenschappen moeten worden afgestemd op basis van de vereiste spanning, stroom, temperatuurbereik en thermo-elektrisch koelerontwerp. Gebalanceerde koppeling zorgt voor stabiele prestaties en minimaliseert plaatselijke opwarming.
Biedt u maatwerkdiensten voor thermo-elektrische materialen?
Ja. Aangepaste formaten kunnen worden geëvalueerd op basis van tekeningen, prototypes of toepassingsspecificaties. Aanpassingsopties omvatten dwarsdoorsnede, lengte, dikte, snijvereisten, materiaalsamenstelling, elektrische eigenschappen, oppervlaktebehandeling en specificaties voor de diffusiebarrièrelaag, afhankelijk van het beoogde ontwerp van de thermo-elektrische component.
Waarom zijn diffusiebarrières belangrijk in thermo-elektrische plakjes?
Diffusiebarrières verbeteren het grensvlak tussen het thermo-elektrische materiaal en het hecht- of metallisatiesysteem. Zonder een barrièrelaag kunnen verhoogde temperaturen tijdens het solderen snelle interdiffusie tussen de halfgeleider en contactmetalen veroorzaken, wat leidt tot verminderde prestaties en uiteindelijk falen. Barrièrelagen zijn vooral belangrijk in modules die herhaaldelijk thermische cycli ondergaan.
Kunnen thermo-elektrische materialen worden gebruikt voor energieopwekking?
Ja. Wanneer een temperatuurgradiënt wordt toegepast op een thermo-elektrisch materiaal, genereert het Seebeck-effect elektrisch vermogen. Dit principe ondersteunt kleinschalige energiewinning via sensoren op afstand, systemen voor de terugwinning van afvalwarmte en draagbare energiebronnen. Dezelfde materiaaleigenschappen die de koelprestaties bepalen, bepalen ook de efficiëntie van de energieopwekking.
Welke factoren bepalen de levensduur van een thermo-elektrisch materiaal?
De amplitude van de thermische cycli, de maximale bedrijfstemperatuur, de kwaliteit van het grensvlak en de aanwezigheid van vocht of corrosieve gassen hebben allemaal invloed op de levensduur van het materiaal. Consistente batchkwaliteit, op elkaar afgestemde P/N-eigenschappen en stabiele diffusiebarrières verminderen het risico op voortijdige degradatie. Het gebruik van de module bij lagere stroomfracties en het handhaven van stabiele thermische interfaces verlengt ook de levensduur.
Van geëxtrudeerde profielen voor het snijden van grote volumes tot plakjes met diffusiebarrière voor geavanceerde module-assemblage: de juiste materiële basis bepaalt of een thermisch ontwerp stabiele prestaties op de lange termijn oplevert. Of de eis nu koeling op bijna kamertemperatuur, nauwkeurige sensorregeling of kleinschalige energieopwekking vereist, de materiaalkeuze verdient dezelfde technische nauwkeurigheid als de module-architectuur.
