X-meritan produceert geëxtrudeerde thermo-elektrische materialen op basis van Bi2Te3-Sb2Te3 vaste oplossingsmaterialen voor thermo-elektrische koelelementen, Peltier-modules en componenten voor temperatuurregeling.
Het zijn op Bi2Te3 gebaseerde halfgeleidermaterialen die zijn verwerkt via extrusietechnologie om dichte, fijnkorrelige en gestructureerde structuren te verkrijgen.
Vergeleken met traditionele op smelten gebaseerde bereidingsmethoden verbetert extrusieverwerking de korrelhechting door plastische vervorming, waardoor de mechanische verwerkingsprestaties worden verbeterd terwijl de thermo-elektrische eigenschappen behouden blijven.
De belangrijkste materiaalsystemen zijn onder meer:
● Bi2Te3-Sb2Te3 thermo-elektrische legeringen: gebruikt voor thermo-elektrische koeltoepassingen bij kamertemperatuur.
● N-type thermo-elektrische materialen: Gecombineerd met P-type materialen om thermo-elektrische koppels te vormen.
● P-type thermo-elektrische materialen: Bieden complementaire elektrische kenmerken in TEC-structuren.
Toepassingen zijn onder meer:
● Thermo-elektrische koelelementen: halfgeleidercomponenten voor Peltier-koelsystemen.
● Peltier-modules: koelapparaten op basis van thermo-elektrische elementen.
● Micro TEC-componenten: Dunne thermo-elektrische structuren voor compacte apparatuur.
● Meertraps TEC-structuren: Gelaagde koelstructuren die consistente elementprestaties vereisen.
● Apparaten voor temperatuurregeling: Componenten voor thermische regelsystemen.
|
Parameter |
Specificatie |
|
Materiaal systeem |
Bi2Te3-Sb2Te3 |
|
Materiaaltype |
N-type / P-type thermo-elektrische materialen |
|

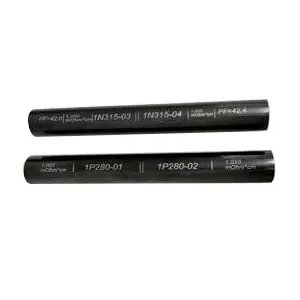

Geëxtrudeerde staaflengte |
120 mm / 240 mm |
|
Geëxtrudeerde staafdiameter |
25 mm / 30 mm / 35 mm |
|
Elektrische geleidbaarheid |
870–1430 ohm⁻¹cm⁻¹ |
|
Materiële structuur |
Dichte structuurstructuur |
|
Mogelijkheid tot verwerking van dunne spaanders |
Tot 0,2 mm |
Mechanische eigenschappen beïnvloeden de snij-, snij-, verdunnings- en assemblageprocessen tijdens de TEC-productie. Extrusieverwerking verbetert de intergranulaire hechting door plastische vervorming en vermindert structurele defecten tijdens de bewerking.
|
Mechanische eigendom |
N-type materiaal |
P-type materiaal |
|
Druksterkte (MPa) |
54.0 |
66.0 |
|
Afschuifsterkte (MPa) |
16.0 |
21.0 |
|
Young-modulus (GPa) |
47.0 |
42.0 |
|
Poisson-ratio |
0.30 |
0.30 |
Dankzij de materiaalsterkte kunnen thermo-elektrische chips worden verwerkt tot diktes tot 0,2 mm.
Belangrijkste kenmerken:
● Elektrische geleidbaarheid: 870–1430 Ohm⁻¹cm⁻¹.
● Materiaalstructuur: dichte en uniforme interne structuur.
● Textuuroriëntatie: Gecontroleerde korreloriëntatie voor elementconsistentie.
● Thermo-elektrische prestatieparameter: Bereikt 2,9 × 10⁻³ onder vacuümomstandigheden van 25°C.
Traditionele zone-smeltmaterialen kunnen thermo-elektrische prestaties leveren, maar kunnen beperkingen hebben tijdens het snijden en verdunnen vanwege de splijteigenschappen.
|
Vergelijkingsitem |
Geëxtrudeerde Bi2Te3-Sb2Te3-materialen |
Traditionele zone-smeltmaterialen |
|
Interne structuur |
Dichte structuurstructuur |
Directionele kristalstructuur |
|
Mechanische verwerking |
Hogere weerstand tijdens snijden en uitdunnen |
Gevoeliger voor splitsingsgerelateerde defecten |
|
Dunne chipfabricage |
Ondersteunt 0,2 mm dunne TEC-componenten |
Moeilijker voor ultradunne verwerking |
|
Materiaalconsistentie |
Gecontroleerde textuuruniformiteit |
Afhankelijk van de kristalgroeiomstandigheden |
|
Toepassingen |
Micro TEC, meertraps TEC, precisiekoeling |
Conventionele TEC-toepassingen |
Thermo-elektrische koelapparaten vereisen gebalanceerde elektrische, thermische en mechanische eigenschappen.
Belangrijkste voordelen:
Mogelijkheid tot dunne spaanders: Mechanische sterkte ondersteunt snij- en verdunningsprocessen voor thermo-elektrische spaanders tot 0,2 mm.
Structurele uniformiteit: Getextureerde structuren verbeteren de consistentie tussen thermo-elektrische elementen die worden gebruikt in TEC-configuraties met meerdere elementen en meertraps.
Materiaalstructuur: Verbeterde korrelbinding helpt de materiaalintegriteit te behouden tijdens herhaalde verwarmings- en koelcycli.
Dichte structuur: Materiaalstructuren met een hoge dichtheid zijn geschikt voor compacte thermo-elektrische componenten.
Optische communicatiekoeling: gebruikt voor dunne thermo-elektrische elementen in optische transceiver- en lasertemperatuurregelsystemen.
Toepassingen:
● Optische transceiverkoeling: Temperatuurregeling van optische componenten.
● Laserdiodetemperatuurregeling: Thermische regeling voor laserapparaten.
● Glasvezelcommunicatiemodules: compacte koelstructuren.
Meerlaagse koelstructuren: Gebruikt waar meerdere thermo-elektrische lagen consistente prestaties vereisen.
Toepassingen:
● Gestapelde thermo-elektrische structuren: meerlaagse TEC-configuraties.
● Hoognauwkeurige temperatuurregeling: Thermische regelsystemen.
● Compacte koelsystemen: koeltoepassingen met beperkte ruimte.
Geëxtrudeerde blokken met grote diameter: gebruikt voor grotere thermo-elektrische koelcomponenten.
Toepassingen:
● Industriële temperatuurcontroleapparatuur: Gelokaliseerd thermisch beheer.
● Elektronische koelsystemen: Thermische regeling van halfgeleiders.
● Halfgeleiderapparatuur: Nauwkeurige elektronische koeling.
Precisiekoelcomponenten: gebruikt in medische koelapparatuur en apparatuur voor temperatuurregeling in laboratoria.
Toepassingen:
● Medische koelsystemen
● Laboratoriumtemperatuurcontroleapparatuur
● Onderzoeksinstrumenten
|
Materiaaltype |
Belangrijkste kenmerken |
Toepassingen |
|
Bi2Te3-Sb2Te3 |
Thermo-elektrische prestaties bij kamertemperatuur |
TEC-modules, Peltier-koelcomponenten |
|
N-type Bi2Te3 |
Elektrische geleidbaarheid en mechanische sterkte |
Thermo-elektrische elementparen |
|
P-type Bi2Te3-Sb2Te3 |
Mechanische sterkte en thermo-elektrische eigenschappen |
TEC koelstructuren |
X-meritan integreert thermo-elektrische materiaalvoorbereiding, extrusieverwerking, elementverwerking en assemblage-integratie.
Productieprocessen:
● Materiaalvoorbereiding: Bereiding van thermo-elektrische materiaalsamenstellingen.
● Extrusieverwerking: Vorming van dichte structuurstructuren.
● Elementverwerking: snijden en vormgeven van thermo-elektrische componenten.
● Elektrische aansluiting: Lassen en verbindingsverwerking.
● Assemblage-integratie: integratie van thermo-elektrische structuren.
● Prestatieverificatie: inspectie van verwerkte componenten.
Productieapparatuur:
● Tindompeloven
● Trillingsschommelvormmachine
● Lasmachine
● Oven
● Dispensermachine
● Automatische sluitmachine
● Snijmachine
● Solidificatiemachine
● Reflow-soldeerapparatuur
● Volautomatische drukmachine
X-meritan geëxtrudeerde thermo-elektrische materialen zijn gebaseerd op Bi2Te3-Sb2Te3-materialen met gecontroleerde elektrische eigenschappen, dichte structuurstructuren en mechanische kenmerken voor TEC-productie.
Specificaties omvatten een elektrische geleidbaarheid van 870–1430 Ohm⁻¹cm⁻¹, druksterkte tot 66 MPa, geëxtrudeerde staafafmetingen van 120 mm / 240 mm lengte en 25 mm / 30 mm / 35 mm diameter, en verwerkingscapaciteit voor dunne spaanders tot 0,2 mm.
De materialen worden gebruikt voor TEC-productie, Peltier-modules, optische communicatiekoeling, medische temperatuurregeling en toepassingen voor thermisch beheer van halfgeleiders.
