Een ingenieur die een compacte medische analysator ontwerpt, moet een monsterkamer op 15°C houden in een omgevingstemperatuur van 35°C. De behuizing is klein, het stroombudget is beperkt en de beschikbare ruimte voor een koelsysteem is minimaal. De ingenieur weet dat een thermo-elektrische koeler, oftewel TEC, de juiste technologie is voor deze toepassing. Maar welke TEC? Het antwoord hangt af van een getal dat vaak te nonchalant wordt ingeschat: de benodigde koellast. Als de koelbelasting wordt onderschat, houdt de TEC het setpoint niet vast. Als deze wordt overschat, wordt de TEC te groot, inefficiënt en duur. Het correct berekenen van de koelbelasting is de eerste stap bij het selecteren van een thermo-elektrische koeler die zonder onnodige kosten of complexiteit voldoet aan de eisen van de toepassing.
Deze handleiding is geschreven voor inkoopingenieurs, ontwerpingenieurs en kopers die moeten specificerenthermo-elektrische koelersvoor koeltoepassingen. We leggen de componenten van de koelbelasting uit, de methoden voor het berekenen van elk onderdeel, de rol van thermische weerstand in de behuizing, het effect van de prestatiecoëfficiënt (COP) van de TEC en de criteria voor het beoordelen van een leverancier. We zullen ook gedetailleerde productparameters verstrekken van onze fabriek bij Fuzhou X-Meritan Technology Co., Ltd. Of u nu een medisch apparaat, een laserdiode, een batterijpakket of een compacte behuizing koelt, deze gids helpt u de koelbelasting nauwkeurig te berekenen en de juiste thermo-elektrische koeler voor uw toepassing te selecteren.
De koelbelasting is de totale hoeveelheid warmte die uit de behuizing of het te koelen object moet worden verwijderd om de gewenste temperatuur te behouden. Het is de som van de actieve warmtebelasting, de passieve warmtebelasting en eventuele aanvullende warmtebronnen zoals zonnestraling of condensatie. De koelbelasting wordt uitgedrukt in watt. Voor een thermo-elektrische koeler is de koelbelasting het benodigde warmtepompvermogen (Qc) bij de specifieke bedrijfsomstandigheden. De TEC moet zo worden geselecteerd dat de Qc bij de werkelijke omgevingstemperatuur en het instelpunt groter is dan de koelbelasting, met een passende veiligheidsmarge. Als de Qc van de TEC kleiner is dan de koelbelasting, zal de behuizing het instelpunt niet bereiken. Als de Qc van de TEC veel groter is dan de koelbelasting, zal de TEC te groot zijn en met een lager rendement werken.
De berekening van de koellast vormt de basis van de TEC-selectie, omdat deze de vereiste Qc bepaalt, die op zijn beurt de grootte, het energieverbruik en de kosten van de TEC bepaalt. Een klein medisch apparaat kan een koelbelasting van 10 W hebben, waardoor een compacte TEC nodig is. Een thermisch managementsysteem op batterijen kan een koelbelasting van 200 W hebben, waarvoor een grotere TEC of een reeks TEC's nodig is. De onderstaande tabel vat de drie belangrijkste componenten van de koelbelasting en hun typische bronnen samen.
| Onderdeel | Bron | Typische omvang |
| Actieve warmtebelasting | Elektronische componenten, sensoren, motoren, lasers | 1 W tot 200 W |
| Passieve warmtebelasting | Geleiding door omhullingswanden, convectie, straling | 5 W tot 50 W |
| Extra warmtebronnen | Zonnestraling, condensatie, externe warmtebronnen | Variabel |
| Totale koelbelasting | Som van alle componenten | Bepaalt de TEC Qc-vereiste |
BijFuzhou X-Meritan Technologie Co., Ltd.ontwerpt en produceert onze fabriek thermo-elektrische koelers voor een breed scala aan koeltoepassingen. We werken samen met onze klanten om te verifiëren dat de berekening van de koelbelasting accuraat is voordat we voor de TEC kiezen. Ons engineeringteam kan helpen bij de berekening en advies geven over de juiste veiligheidsmarge voor elke toepassing.
De actieve warmtebelasting is de warmte die wordt gegenereerd door de componenten in de behuizing die worden aangedreven door elektriciteit. Deze componenten kunnen elektronische circuits, sensoren, motoren, lasers, LED-lampen en elk ander apparaat zijn dat elektrische energie in warmte omzet. De actieve warmtebelasting wordt berekend door het energieverbruik van alle componenten die in de behuizing werken bij elkaar op te tellen. Voor een onderdeel dat niet 100% efficiënt is, is de gegenereerde warmte gelijk aan het opgenomen vermogen minus de nuttige arbeid. In de meeste elektronische systemen wordt bijna al het elektrische vermogen omgezet in warmte, zodat de actieve warmtebelasting ongeveer gelijk is aan het totale energieverbruik. In onderstaande tabel vindt u een werkblad voor het berekenen van de actieve warmtebelasting.
| Onderdeel | Stroomverbruik (W) | Warmteafvoer (W) | Opmerkingen |
| Controlebord | 5 W | 5 W | Alle energie verdween als warmte |
| Sensormodule | 2 W | 2 W | Continue werking |
| Laserdiode | 3 W | 2,5 W | 0,5 W uitgestraald als licht |
| Weergave | 1 W | 0,8 W | 0,2 W uitgestraald als licht |
| Totale actieve warmtebelasting | 11 W | 10,3 W | Gebruikt voor TEC-selectie |
In onze fabriek leveren we thermo-elektrische koelers met een reeks koelcapaciteiten voor verschillende actieve warmtebelastingen. Ons technische team kan de componentenlijst bekijken en de berekening van de actieve warmtebelasting verifiëren. We raden onze klanten ook aan om rekening te houden met de inschakelduur van de componenten, omdat intermitterend gebruik de gemiddelde warmtebelasting kan verminderen.
De passieve warmtebelasting is de warmte die van buitenaf de behuizing binnenkomt via de wanden, het deksel en eventuele openingen. Het wordt aangedreven door het temperatuurverschil tussen de omgeving en het interieur van de behuizing. De passieve warmtebelasting wordt berekend met behulp van de formule Q = U × A × ΔT, waarbij U de totale warmteoverdrachtscoëfficiënt van de behuizing is, A de oppervlakte van de behuizing is en ΔT het temperatuurverschil tussen de omgeving en de binnenkant is. De totale warmteoverdrachtscoëfficiënt is afhankelijk van het muurmateriaal, de isolatie en de convectieomstandigheden aan beide zijden van de muur. Voor een goed geïsoleerde behuizing kan U zo laag zijn als 0,5 W/m²K. Voor een niet-geïsoleerde behuizing kan U oplopen tot 5 W/m²K. In onderstaande tabel vindt u een werkblad voor het berekenen van de passieve warmtebelasting.
| Parameter | Symbool | Waarde | Eenheid |
| Algemene warmteoverdrachtscoëfficiënt | U | 2.0 | W/m²K |
| Oppervlakte | A | 0.5 | m² |
| Temperatuurverschil | AT | 20 (35°C omgevingstemperatuur, 15°C binnen) | K |
| Passieve warmtebelasting | Q | 20 | W |
Bij X-Meritan helpen we onze klanten de passieve warmtebelasting te berekenen door de thermische weerstandswaarden voor onze behuizingsmaterialen en isolatieopties te verstrekken. Ook adviseren wij over het gebruik van reflecterende coatings en thermische onderbrekingen om de passieve warmtebelasting te verminderen. Ons doel is om ervoor te zorgen dat de totale koellast nauwkeurig wordt berekend, zodat de geselecteerde thermo-elektrische koeler niet te klein of te groot is.
De berekening van de koellast is pas voltooid als rekening wordt gehouden met de thermische weerstand van de interfaces tussen de TEC en het te koelen object. De TEC koelt het object niet direct; het koelt het koellichaam aan de koude kant af, dat vervolgens het object afkoelt door geleiding, convectie of straling. Elke interface introduceert een thermische weerstand die de effectieve koelcapaciteit vermindert. De meest voorkomende interfaceverliezen zijn de thermische weerstand van het thermische interfacemateriaal (TIM) tussen de TEC en het koellichaam, de thermische weerstand van het koellichaam zelf en de thermische weerstand van het thermische pad van het koellichaam aan de koude kant naar het object. De onderstaande tabel vat de typische thermische weerstandswaarden voor gangbare interfacematerialen samen.
| Interface | Typische thermische weerstand | Opmerkingen |
| Thermisch vet (TEC naar koellichaam) | 0,1 - 0,5 °C/W | Afhankelijk van dikte en contactdruk |
| Thermisch kussen (TEC naar koellichaam) | 0,5 - 2,0 °C/W | Gemakkelijker aan te brengen maar hogere weerstand |
| Koellichaam (natuurlijke convectie) | 1,0 - 5,0 °C/W | Afhankelijk van de maat en het vinontwerp |
| Koellichaam (geforceerde lucht) | 0,2 - 1,0 °C/W | Vereist een ventilator, maar een lagere weerstand |
| Thermisch pad naar object | 0,5 - 3,0 °C/W | Afhankelijk van materiaal en geometrie |
In onze fabriek leveren wij thermo-elektrische koelers met oppervlakteafwerkingen die zijn geoptimaliseerd voor thermisch contact. We bieden ook thermische interfacematerialen en ontwerpondersteuning voor koellichamen om onze klanten te helpen interfaceverliezen te minimaliseren. Ons doel is ervoor te zorgen dat de koelcapaciteit van de TEC efficiënt wordt overgedragen op het te koelen object, zodat het systeem voldoet aan de thermische prestatie-eisen.
De prestatiecoëfficiënt (COP) is de verhouding tussen het koelvermogen (Qc) en het elektrisch opgenomen vermogen (Pin). Een hogere COP betekent dat de TEC efficiënter is en minder elektriciteit verbruikt voor hetzelfde koelvermogen. De COP van een thermo-elektrische koeler hangt af van het temperatuurverschil tussen de warme en koude zijde, het TEC-materiaal en de bedrijfsstroom. Naarmate het temperatuurverschil groter wordt, neemt de COP af. Dit betekent dat een TEC die is geselecteerd vanwege een groot temperatuurverschil meer vermogen nodig heeft en meer warmte zal genereren, die moet worden afgevoerd door het koellichaam aan de hete zijde. Onderstaande tabel toont de typische COP-waarden voor een thermo-elektrische koeler bij verschillende temperatuurverschillen.
| Temperatuurverschil (ΔT) | Typisch COP | Implicatie voor TEC-selectie |
| 10 K | 1,5 - 2,0 | Hoog rendement, laag stroomverbruik |
| 20 K | 0,8 - 1,2 | Matige efficiëntie |
| 30 K | 0,5 - 0,8 | Lagere efficiëntie, hoger stroomverbruik |
| 40 K | 0,3 - 0,5 | Laag rendement, aanzienlijke warmteafwijzing |
| 50 K | 0,2 - 0,3 | Zeer laag rendement, mogelijk meertraps TEC vereist |
Bij X-Meritan bieden we de COP-curven voor onze thermo-elektrische koelers, zodat onze klanten de TEC kunnen selecteren die met het optimale rendement werkt voor hun temperatuurverschil. Ook adviseren wij over het gebruik van meertraps TEC’s voor toepassingen waarbij een groot temperatuurverschil nodig is. Ons doel is om onze klanten te helpen de vereiste koelprestaties te bereiken met een zo laag mogelijk energieverbruik.
Het evalueren van een leverancier van thermo-elektrische koelers vereist een focus op productiecapaciteit, prestatiegegevens, kwaliteitscontrole en technische ondersteuning. De leverancier moet de mogelijkheid hebben om TEC's te vervaardigen volgens de vereiste specificaties, inclusief de juiste afmetingen, het juiste aantal koppels en de juiste thermische prestaties. Ze moeten volledige prestatiegegevens verstrekken, inclusief de Qc, de COP, de maximale stroom en de maximale spanning bij verschillende temperatuurverschillen. Ze moeten beschikken over een kwaliteitscontrolesysteem dat consistente prestaties van unit tot unit garandeert. En ze moeten technische ondersteuning bieden om klanten te helpen bij de berekening van de koellast en de TEC-selectie. Onderstaande tabel vat deze evaluatiecriteria samen.
| Evaluatiecriterium | Waar u op moet letten | Waarom het ertoe doet |
| Productiecapaciteit | Precisiemontage, testapparatuur | Zorgt voor productkwaliteit en consistentie |
| Prestatiegegevens | Qc, COP, Imax, Vmax bij verschillende ΔT | Maakt nauwkeurige selectie mogelijk |
| Kwaliteitscontrole | ISO 9001, 100% testen | Zorgt voor consistente prestaties |
| Technische ondersteuning | Koellastberekening, TEC-selectie | Helpt bij het selecteren van het juiste product |
| Betrouwbaarheid | MTBF-gegevens, levensduurtesten | Garandeert prestaties op lange termijn |
In onze fabriek produceren we al meer dan tien jaar thermo-elektrische koelers. We gebruiken precisiemontage- en testapparatuur om ervoor te zorgen dat elke TEC aan zijn specificaties voldoet. We bieden volledige prestatiegegevens, inclusief Qc, COP en maximale beoordelingen. We zijn ISO 9001-gecertificeerd en voeren 100% tests uit op elke unit. Ons technisch team staat klaar om te helpen bij de berekening van de koellast en de TEC-selectie. Wij nodigen u uit om ons op deze criteria te beoordelen en ons te beschouwen als uw partner voor thermo-elektrische koelers.

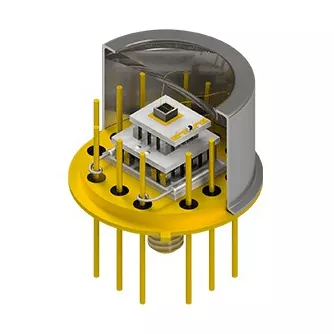

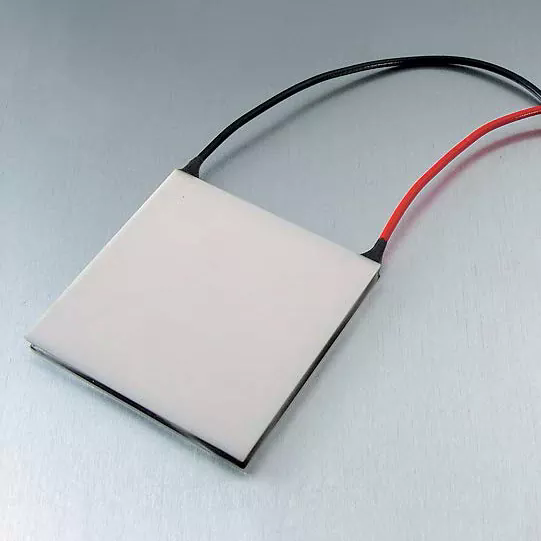

De volgende tabel bevat de belangrijkste productparameters voor onze thermo-elektrische koelers. Deze TEC's zijn geschikt voor een breed scala aan koeltoepassingen, waaronder medische apparaten, laserdiodes, batterijpakketten en compacte behuizingen. Onze fabriek kan ook TEC's op maat produceren om aan specifieke eisen te voldoen.
| Parameter | Specificatiebereik | Opmerkingen |
| Koelcapaciteit (Qc) | 5 W - 200 W | Bij gespecificeerde ΔT en stroom |
| Maximale stroom (Imax) | 2A - 15A | Afhankelijk van het model |
| Maximale spanning (Vmax) | 5 V - 24 V | Afhankelijk van het model |
| Maximaal temperatuurverschil (ΔTmax) | 65K - 75K | Bij Imax, in vacuüm |
| COP-bereik | 0,2 - 2,0 | Hangt af van ΔT |
| Afmetingen | 15 x 15 mm tot 62 x 62 mm | Aangepaste formaten beschikbaar |
| Aantal paren | 31 - 241 | Bepaalt het koelvermogen |
| Bedrijfstemperatuur | -40°C tot +80°C | Afhankelijk van soldeer en afdichting |
| MOQ | 10 stuks | Bij grote bestellingen bespreekbaar |
| Doorlooptijd | 2 - 4 weken | Afhankelijk van hoeveelheid en maatwerk |
In onze fabriek vervaardigen wij onze thermo-elektrische koelers om aan deze specificaties en meer te voldoen. Het koelvermogen, de afmetingen en de bedrijfstemperatuur kunnen wij aanpassen aan uw specifieke wensen. Ons kwaliteitscontrolesysteem omvat inspectie van grondstoffen, inspectie tijdens het proces en 100% eindtesten vóór verzending. Ons doel is om onze klanten hoogwaardige thermo-elektrische koelers te bieden die voldoen aan hun thermische prestatie-eisen.
Vraag 1: Wat is het verschil tussen actieve en passieve warmtebelasting?
Antwoord: Actieve warmtebelasting is de warmte die wordt gegenereerd door de elektrische componenten in de behuizing, zoals controllers, sensoren en lasers. Passieve warmtebelasting is de warmte die van buitenaf de behuizing binnenkomt via de muren, het deksel en de openingen. Beide moeten worden meegenomen in de koellastberekening. Voor de meeste compacte elektronische behuizingen is de actieve warmtebelasting het dominante onderdeel. Bij grote behuizingen met slechte isolatie kan de passieve warmtebelasting aanzienlijk zijn.
Vraag 2: Hoeveel veiligheidsmarge moet ik toevoegen aan de koellastberekening?
Antwoord: Normaal gesproken wordt een veiligheidsmarge van 20% tot 30% aanbevolen. Deze marge houdt rekening met onzekerheden in het energieverbruik van de componenten, de thermische weerstand van de interfaces en de veroudering van de TEC. Voor kritische toepassingen, zoals medische apparatuur of lasersystemen, kan een grotere marge van 50% passend zijn. Bij Fuzhou X-Meritan Technology Co., Ltd. kunnen we u helpen bij het bepalen van de juiste veiligheidsmarge voor uw specifieke toepassing.
Vraag 3: Waarom neemt de COP af naarmate het temperatuurverschil groter wordt?
Antwoord: De COP neemt af naarmate het temperatuurverschil groter wordt, omdat de TEC harder moet werken om warmte tegen een grotere temperatuurgradiënt in te pompen. Het elektrisch opgenomen vermogen neemt toe en het koelvermogen neemt af, waardoor de verhouding tussen koeling en vermogen afneemt. Dit is de reden waarom de TEC moet worden geselecteerd op basis van het daadwerkelijke verschil in bedrijfstemperatuur, en niet op basis van de maximale ΔT-waarde. Onze fabriek levert COP-curven die de efficiëntie bij verschillende temperatuurverschillen weergeven.
Vraag 4: Kan ik bij een groot temperatuurverschil een eentraps TEC gebruiken?
Antwoord: Een eentraps TEC kan een maximaal temperatuurverschil bereiken van ongeveer 65-75 K. Voor grotere temperatuurverschillen is een meertraps TEC nodig. Meertraps TEC's stapelen twee of meer trappen op om een groter totaal temperatuurverschil te bereiken, maar ze zijn minder efficiënt en duurder dan eentraps TEC's. Als uw toepassing een temperatuurverschil van meer dan 70 K vereist, neem dan contact op met ons engineeringteam om de beste oplossing te bepalen.
Vraag 5: Hoe bereken ik de thermische weerstand van mijn koellichaam?
Antwoord: De thermische weerstand van een koellichaam hangt af van de geometrie, het materiaal en de luchtstroomomstandigheden. Deze wordt doorgaans door de fabrikant van het koellichaam gespecificeerd in °C/W. Voor natuurlijke convectie is de thermische weerstand hoger dan voor geforceerde lucht. Voor een ruwe schatting kan een natuurlijke convectiekoellichaam met een oppervlakte van 0,1 m² een thermische weerstand hebben van ongeveer 3-5 °C/W. Voor nauwkeurige resultaten gebruikt u de gegevens van de fabrikant of voert u een thermische test uit. In onze fabriek kunnen we u helpen een koellichaam te selecteren dat voldoet aan de thermische eisen van de TEC.
Het berekenen van de benodigde koellast is de eerste en belangrijkste stap bij het selecteren van een thermo-elektrische koeler. De koelbelasting is de som van de actieve warmtebelasting, de passieve warmtebelasting en eventuele aanvullende warmtebronnen. Het moet zorgvuldig worden berekend, inclusief de thermische weerstand van de interfaces en het effect van de prestatiecoëfficiënt. Door de berekeningsmethoden te volgen die in dit artikel worden beschreven, kunnen ingenieurs een TEC selecteren die voldoet aan de thermische vereisten van de toepassing zonder onnodige kosten of complexiteit. Bij Fuzhou X-Meritan Technology Co., Ltd. beschikt onze fabriek over de expertise en de producten om uw thermo-elektrische koelingsbehoeften te ondersteunen. Wij bieden volledige prestatiegegevens, technische ondersteuning en aangepaste ontwerpen om u te helpen de beste thermische oplossing te bereiken.
Of u nu een medische analysator, een laserdiode, een batterijpakket of een compacte behuizing koelt, wij nodigen u uit om contact met ons op te nemen om uw wensen te bespreken. We kunnen monsters, technische gegevens en toepassingsondersteuning leveren. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner gemaakt voor oplossingen voor thermisch beheer over de hele wereld.
Neem vandaag nog contact op met Fuzhou X-Meritan Technology Co., Ltdom uw vereisten voor thermo-elektrische koelers te bespreken en te ontdekken hoe onze producten aan uw koelbehoeften kunnen voldoen.
