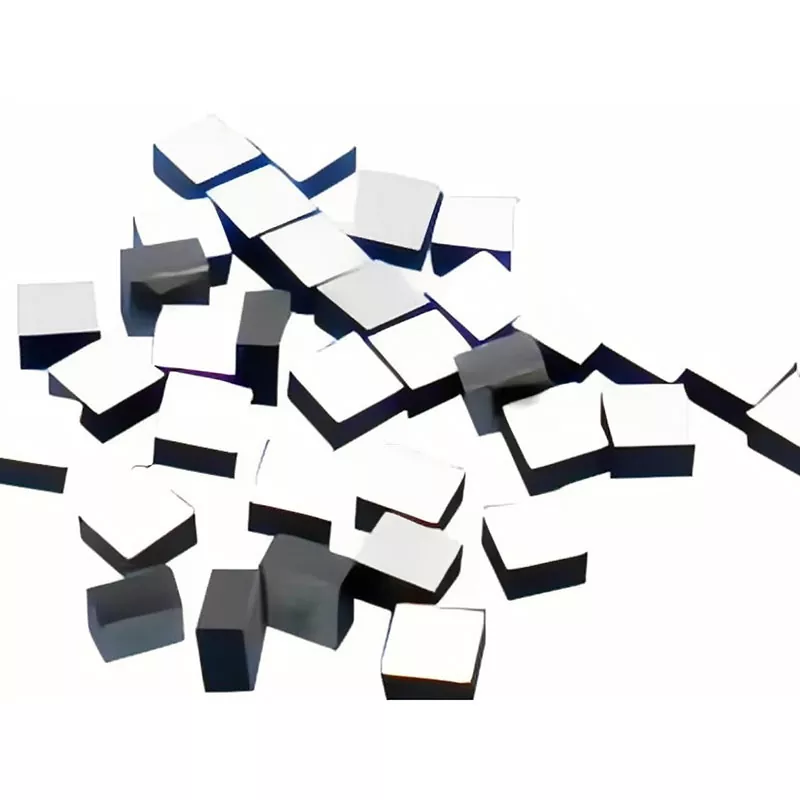

Zeer nauwkeurige NTC-thermistorchip

NTC-thermistors gebruiken een negatieve temperatuurcoëfficiëntkarakteristiek, wat betekent dat hun weerstand verandert als de temperatuur verandert. In een detectiecircuit kan de weerstandsvariatie worden omgezet in temperatuurinformatie voor monitoring en controle.

Voor chiptoepassingen heeft de selectie van R25, B-waarde, weerstandstolerantie, chipafmetingen en elektrodestructuur rechtstreeks invloed op de circuitafstemming en -assemblage. R25 verwijst naar de nominale weerstand bij 25°C, terwijl de B-waarde de weerstandstemperatuurkarakteristiek van de thermistor beschrijft.

De uiterst nauwkeurige NTC-thermistorchip is bedoeld voor toepassingen waarbij het sensorelement dicht bij een temperatuurgevoelig onderdeel moet worden geplaatst, terwijl de bezette ruimte klein moet blijven.

Technische parameters

De volgende modellen vertegenwoordigen de beschikbare productspecificaties. Elektrische waarden en afmetingen moeten worden geselecteerd op basis van de vereiste circuitkarakteristieken en montagemethode.

Extra beschikbare bereiken

Klein formaat

De uiterst nauwkeurige NTC-thermistorchip is verkrijgbaar in compacte structuren voor toepassingen waarbij een conventioneel verpakte temperatuursensor te veel ruimte zou innemen. Geselecteerde modellen in het huidige assortiment zijn zo klein als 0,45 x 0,45 mm, terwijl aangepaste chipafmetingen kunnen worden geëvalueerd op basis van klanttekeningen of monsters.

De kleine chipstructuur is geschikt om het sensorelement dichtbij optische, elektronische of andere temperatuurgevoelige componenten te plaatsen. De definitieve afmetingen moeten worden bevestigd in overeenstemming met de vereiste elektrische kenmerken en het montageproces.

Draadverbindingen

De chip kan worden geleverd met goud- of verzilverde elektroden voor draadverbinding. Goud-, aluminium- en zilverdraadverbindingen kunnen worden ondersteund, afhankelijk van de elektrodeconfiguratie en het assemblageproces.

Deze structuur is geschikt voor compacte hybride modules en andere samenstellingen waarbij de thermistor rechtstreeks in het detectiegebied moet worden geïntegreerd. Elektrodemateriaal en bindingsvereisten kunnen worden bevestigd tijdens de monsterevaluatie.

Wire-bondable NTC-thermistors worden ook gebruikt in compacte optische transceivertoepassingen, waarbij het sensorelement dicht bij de temperatuurgevoelige optische componenten wordt geplaatst.

Weerstand en B-waarde

Weerstand en B-waarde moeten worden geselecteerd als een op elkaar afgestemde combinatie en niet als volledig onafhankelijke parameters worden behandeld. Het beschikbare weerstandsbereik is 1kΩ tot 1000kΩ, terwijl het B-waardebereik 3200K tot 4500K is.

Voor het circuitontwerp moeten de nominale weerstand bij 25°C, de B-waarde, de tolerantie en het vereiste detectiebereik samen in overweging worden genomen. Er zijn standaardcombinaties beschikbaar en niet-standaardvereisten kunnen worden geëvalueerd op basis van de toepassing.

De B-waarde wordt normaal gesproken gespecificeerd samen met het referentietemperatuurbereik, zoals B25/50 of B25/85, dus de exacte definitie moet worden bevestigd in de toepasselijke productspecificatie voordat het circuit wordt gekalibreerd. Commerciële chip NTC-productgegevens van grote fabrikanten specificeren op vergelijkbare wijze R25- en B-waarden met gedefinieerde referentietemperaturen.

Weerstandstolerantie

Geselecteerde modellen kunnen worden geleverd met weerstandstolerantie-opties van ±0,5% en ±1%. Deze specificatie beschrijft de toegestane afwijking van de nominale weerstandswaarde en mag niet worden gepresenteerd als de algehele nauwkeurigheid van de temperatuurmeting.

Voor temperatuurgevoelige circuits kunnen weerstandstolerantie, B-waardetolerantie, circuitontwerp, kalibratiemethode en bedrijfsomstandigheden allemaal van invloed zijn op het uiteindelijke temperatuurmeetresultaat. De vereiste tolerantie moet daarom worden gekozen op basis van het volledige detectiesysteem.

Thermische respons

De thermische tijdconstante van de genoemde modellen is ≤2 s of ≤3 s, afhankelijk van de chipstructuur en het model. Een kleinere thermische tijdconstante geeft doorgaans aan dat de thermistor sneller een thermisch evenwicht bereikt met de omringende omstandigheden.

De daadwerkelijke respons in een geassembleerde module hangt ook af van de montagemethode, thermische koppeling, omringende materialen en luchtstroom. Om deze reden moet de chipspecificatie samen met de daadwerkelijke installatiestructuur worden geëvalueerd.

Toepassingen

Optische communicatie

De uiterst nauwkeurige NTC-thermistorchip kan worden geïntegreerd in optische communicatiemodules en optische transceivers voor temperatuurbewaking. Dankzij de compacte structuur kan het sensorelement dicht bij temperatuurgevoelige optische componenten worden geplaatst zonder toevoeging van een conventioneel extern sensorpakket.

Dit is met name relevant bij optische assemblages waar de beschikbare installatieruimte beperkt is en temperatuurveranderingen dichtbij het te controleren onderdeel moeten worden bewaakt. Wire-bondable NTC-thermistors worden specifiek gebruikt voor temperatuurmeting in optische transceiverontwerpen.

Medische apparatuur

Compacte NTC-chips kunnen worden geïntegreerd in medische instrumenten en laboratoriumapparatuur waarbij het temperatuursensorelement in een beperkt installatiegebied moet passen. Dankzij verschillende weerstandswaarden, B-waarden en tolerantieopties kan het onderdeel worden gekoppeld aan verschillende detectiecircuits.

De uiteindelijke specificatie moet worden geselecteerd op basis van het vereiste temperatuurbereik, circuitkarakteristieken, installatiemethode en toepasselijke apparatuurvereisten.

Automobielradar

Autoradarmodules bevatten compacte elektronische componenten die tijdens bedrijf mogelijk temperatuurbewaking vereisen. Dankzij de kleine vormfactor van de NTC-chip kan temperatuurmeting worden geïntegreerd in elektronische assemblages met hoge dichtheid.

Voor automobieltoepassingen moeten de vereiste bedrijfstemperatuur, weerstandskenmerken, tolerantie, mechanische structuur en betrouwbaarheidseisen worden bevestigd voordat het definitieve model wordt geselecteerd.

Laboratoriumapparatuur

De chip kan ook worden gebruikt in laboratorium- en testapparatuur waar een compact temperatuursensorelement vereist is. Weerstand en B-waarde kunnen worden geselecteerd op basis van het detectiecircuit, terwijl de chipafmetingen samen met de beschikbare installatieruimte kunnen worden overwogen.

Voor prototypes of aangepaste apparatuur kan X-Meritan de vereisten evalueren op basis van klanttekeningen of monsters vóór de productie.

Maatwerk

Elektrische parameters

De uiterst nauwkeurige NTC-thermistorchip kan worden geëvalueerd op aangepaste elektrische vereisten. Beschikbare weerstandswaarden variëren van 1kΩ tot 1000kΩ, met B-waarden van 3200K tot 4500K. Voor geselecteerde specificaties zijn weerstandstolerantieopties van ±0,5% en ±1% beschikbaar.

Bij het aanvragen van een op maat gemaakt model kunnen klanten de vereiste R25, B-waarde, tolerantie, bedrijfsomstandigheden en doeltoepassing opgeven. Deze parameters helpen bepalen of een bestaand model kan worden gebruikt of dat een nieuwe specificatie moet worden geëvalueerd.

Chipafmetingen

De afmetingen van de spaanders kunnen worden geëvalueerd op basis van de beschikbare installatieruimte en het montageproces. Bestaande modellen omvatten compacte structuren zoals 0,45 × 0,45 × 0,20 mm en 0,45 × 0,45 × 0,25 mm.

Voor niet-standaard afmetingen kan X-Meritan klanttekeningen of monsters bekijken en de haalbare structuur samen met de vereiste elektrische parameters bevestigen.

Elektrode opties

Er zijn goud- of verzilverde elektrodeopties beschikbaar voor verschillende verbindingsvereisten. Het elektrodemateriaal moet samen met het beoogde draadmateriaal en het verbindingsproces worden gekozen.

Tijdens de ontwikkeling van het monster kunnen de elektrodestructuur, de verbindingsmethode, de chipafmetingen en de elektrische kenmerken worden gecontroleerd vóór massaproductie.

Ondersteuning voor productie en monsters

X-Meritan produceert halfgeleidergerelateerde materialen en componenten en biedt productieondersteuning voor op maat gemaakte elektronische componenten. De beschikbare productieapparatuur omvat trilmalmachines, lasmachines, automatische verpakkingsmachines en precisiesnijapparatuur.

Voor op maat gemaakte NTC-thermistorchips kan de productie worden geëvalueerd aan de hand van monsters of tekeningen van klanten. Vóór de massaproductie kan een monsterbevestigingsfase worden gebruikt om de afmetingen, elektrische parameters, elektrodevereisten en compatibiliteit van de assemblage te verifiëren.

Dit proces geeft klanten een vast punt waarop ze het product kunnen controleren aan de hand van hun toepassingsvereisten voordat ze een grotere productieorder vrijgeven.

Veelgestelde vragen

Welke weerstands- en B-waarden zijn beschikbaar?

Het beschikbare weerstandsbereik is 1kΩ tot 1000kΩ, met B-waarden van 3200K tot 4500K. Standaardmodellen omvatten weerstandswaarden van 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ en 100kΩ.

Welke resistentietolerantie is beschikbaar?

Geselecteerde specificaties zijn beschikbaar met ±0,5% en ±1% weerstandstolerantie. De vereiste tolerantie moet worden geselecteerd op basis van de circuit- en temperatuurdetectievereisten.

Kan de chip met draadverbindingen worden verbonden?

Ja. Er zijn goud- of verzilverde elektrodeopties beschikbaar. Goud-, aluminium- en zilverdraadverbindingen kunnen worden geëvalueerd op basis van de elektrodeconfiguratie en het assemblageproces.

Wat is de kleinste beschikbare chipgrootte?

Het assortiment omvat compacte modellen zoals 0,45 × 0,45 × 0,20 mm en 0,45 × 0,45 × 0,25 mm. Aangepaste afmetingen kunnen worden geëvalueerd op basis van klanttekeningen of monsters, waarbij de uiteindelijke maat afhankelijk is van de vereiste elektrische en structurele specificaties.

Ja. X-Meritan kan op maat gemaakte weerstand, B-waarde, afmetingen, tolerantie en elektrodevereisten evalueren. Klanttekeningen of monsters kunnen worden gebruikt als basis voor productevaluatie en monsterbevestiging.

Hoe moet ik een NTC-thermistorchip selecteren?

Begin met de vereiste weerstand bij 25°C, B-waarde, temperatuurmeetbereik, weerstandstolerantie, beschikbare installatieruimte en lijmmethode. Voor aangepaste toepassingen kan het verstrekken van de circuitvereisten, de installatietekening of een bestaand monster helpen bij het bepalen van een geschikte specificatie.

Over X-Meritan

X-Meritan is een in China gevestigde fabrikant die gespecialiseerd is in halfgeleidergerelateerde materialen, componenten en producten voor thermisch beheer. De mogelijkheden omvatten materiaalontwikkeling, productie van componenten, productie op maat en ondersteuning van toepassingen.

Het bedrijf bedient toepassingen zoals optische communicatie, detectie, medische apparatuur, auto-elektronica en consumentenelektronica. Producten worden geleverd aan Europa, Noord-Amerika, Zuid-Amerika, Zuidoost-Azië en andere internationale markten.

Voor de uiterst nauwkeurige NTC-thermistorchip biedt X-Meritan ondersteuning, van specificatieselectie en monsterevaluatie tot productie op maat. Klanten kunnen tekeningen, monsters of elektrische vereisten verstrekken voor technische evaluatie vóór productie
