Een LiDAR-systeem op een autonoom voertuig of een sensoreenheid langs de weg moet betrouwbaar presteren over een temperatuurbereik dat kan variëren van -40°C in de winter tot +85°C in de directe zomerzon. In de behuizing zijn de laserdiodes, fotodetectoren en optische componenten gevoelig voor temperatuur. Een verschuiving van slechts een paar graden kan de emissiegolflengte van de laser veranderen, de signaal-ruisverhouding van de detector verminderen en de optische uitlijning vervormen. Het resultaat is een verslechtering van de bereiknauwkeurigheid en de kwaliteit van de puntenwolk. Voor de inkoopingenieur die componenten voor thermisch beheer specificeert, is de vraag niet of temperatuurbeheersing nodig is, maar welke technologie deze kan leveren binnen de beperkingen van omvang, kracht en betrouwbaarheid van het LiDAR-systeem.Thermo-elektrische koelerszijn naar voren gekomen als de voorkeursoplossing voor veel van deze uitdagingen.
Deze gids is geschreven voor kopers en ontwerpingenieurs die moeten begrijpen hoe thermo-elektrische koelers omgaan met de uitdagingen op het gebied van temperatuurregeling in LiDAR-systemen. We behandelen de specifieke thermische uitdagingen in LiDAR, het werkingsprincipe van thermo-elektrische koelers, de belangrijkste specificaties die moeten worden geëvalueerd, de integratieoverwegingen en de criteria voor het selecteren van een leverancier. We zullen ook gedetailleerde productparameters verstrekken vanuit onze fabriek inFuzhou X-Meritan Technologie Co., Ltd.Of u nu een LiDAR-systeem ontwikkelt voor automobiel-, industriële of kaarttoepassingen, deze gids helpt u bij het selecteren van de juiste thermo-elektrische koeler voor uw vereisten op het gebied van thermisch beheer.
LiDAR-systemen bieden een unieke reeks thermische uitdagingen die verschillen van die van andere elektronische systemen. De eerste uitdaging is de gevoeligheid van de laserdiode. De emissiegolflengte van een laserdiode verandert met de temperatuur met een snelheid van ongeveer 0,3 nm/°C. Voor een LiDAR-systeem dat gebruik maakt van smalbandige optische filters of golflengtegevoelige detectie, kan deze drift een mismatch veroorzaken tussen de lasergolflengte en de filterdoorlaatband, waardoor de signaalsterkte en het detectiebereik afnemen. De tweede uitdaging is de thermische ruis van de fotodetector. De donkerstroom en het ruisequivalentvermogen van de detector nemen toe met de temperatuur, waardoor de signaal-ruisverhouding en de nauwkeurigheid van de afstandsmeting afnemen. De derde uitdaging is de thermische uitzetting van de optische bank. De optische componenten zijn op een gemeenschappelijke bank gemonteerd en als de bank uitzet of krimpt als gevolg van de temperatuur, kan de uitlijning van de laser, de detector en de scanoptiek verschuiven, waardoor richtfouten ontstaan. De onderstaande tabel vat deze uitdagingen en hun effecten samen.
| Uitdaging | Bron | Effect op LiDAR-prestaties |
| Lasergolflengteafwijking | Temperatuurcoëfficiënt van de laserdiode | Verminderde signaalsterkte, bereikverlies |
| Toename van detectorruis | Thermische ruis in fotodetector | Lagere SNR, verminderde nauwkeurigheid |
| Uitbreiding optische bank | Thermische uitzetting van bevestigingsmaterialen | Verkeerde uitlijning, aanwijsfouten |
| Extreme omgevingstemperaturen | Bedrijfsomgeving | Systeemstoring of verminderde prestaties |
| Warmtedissipatiedichtheid | Compacte behuizing | Gelokaliseerde hotspots, thermische gradiënten |
Bij Fuzhou X-Meritan Technology Co., Ltd. produceert onze fabriek thermo-elektrische koelers die speciaal zijn ontworpen om deze uitdagingen aan te pakken. We begrijpen de thermische vereisten van LiDAR-systemen en werken samen met onze klanten om de juiste koeler te selecteren voor hun specifieke laservermogen, detectortype en omgevingsomstandigheden.
Een thermo-elektrische koeler is een solid-state warmtepomp die het Peltier-effect gebruikt om warmte van de ene kant van het apparaat naar de andere over te dragen wanneer er gelijkstroom wordt toegepast. Het apparaat bestaat uit een reeks halfgeleiderpellets, meestal bismuttelluride, ingeklemd tussen twee keramische substraten. Wanneer er stroom vloeit, wordt de ene kant koud (de koude kant) en de andere kant heet (de warme kant). De warmte wordt aan de koude kant geabsorbeerd en aan de warme kant afgegeven, waar het door een koellichaam wordt afgevoerd. Door de stroom om te keren, wordt de richting van de warmteoverdracht omgekeerd, waardoor hetzelfde apparaat zowel voor koeling als verwarming kan worden gebruikt. Deze bidirectionele besturing is een belangrijk voordeel voor LiDAR-systemen die in zowel warme als koude omgevingen moeten werken. In de onderstaande tabel worden thermo-elektrische koelers vergeleken met andere koeltechnologieën.
| Technologie | Koelen/Verwarmen | Maat | Precisie | Betrouwbaarheid | Lawaai/trilling |
| Thermo-elektrische koeler | Beide | Compact | Hoog (+/- 0,1°C) | Hoog (vaste toestand) | Geen |
| Op compressor gebaseerd | Beide | Groot | Gematigd | Matig (bewegende delen) | Hoog |
| Op fans gebaseerd | Alleen koeling | Gematigd | Laag | Matig (lagerslijtage) | Gematigd |
| Warmte pijp | Alleen koeling | Compact | Laag | Hoog | Geen |
In onze fabriek ontwerpen we onze thermo-elektrische koelers voor de veeleisende eisen van LiDAR-systemen. We gebruiken hoogwaardige bismuttelluridepellets en geavanceerde keramische substraten om een hoge koelcapaciteit te bereiken in een compacte footprint. Onze koelers zijn verkrijgbaar met geïntegreerde temperatuursensoren en besturingselektronica, waardoor een nauwkeurige temperatuurstabilisatie van de laserdiode en de detector mogelijk is.
Bij het selecteren van een thermo-elektrische koeler voor een LiDAR-systeem moeten kopers een aantal belangrijke specificaties beoordelen. Het koelvermogen (Qc) bepaalt hoeveel warmte de koeler kan afvoeren bij een bepaald temperatuurverschil. Voor LiDAR-toepassingen moet de koelcapaciteit voldoende zijn om de warmtebelasting van de laserdiode, de detector en andere warmtegenererende componenten te verwerken. Het maximale temperatuurverschil (ΔTmax) bepaalt het maximale temperatuurverschil dat de koeler kan bereiken tussen de koude en warme zijde. De stroom- en spanningswaarden bepalen de vereisten voor de stroomvoorziening. De voetafdruk en de dikte bepalen de integratiebeperkingen. De prestatiecoëfficiënt (COP) bepaalt het rendement van de koeler. In onderstaande tabel zijn deze specificaties samengevat.
| Specificatie | Typisch bereik voor LiDAR | Belang |
| Koelcapaciteit (Qc) | 5 W - 50 W | Moet de totale warmtebelasting overschrijden |
| Maximaal temperatuurverschil (ΔTmax) | 65°C - 75°C | Bepaalt het koelvermogen |
| Stroom (Imax) | 2A - 8A | Bepaalt de voeding |
| Spanning (Vmax) | 5 V - 24 V | Bepaalt de voeding |
| Voetafdruk | 10 x 10 mm tot 40 x 40 mm | Bepaalt de integratie |
| Dikte | 2 mm - 6 mm | Bepaalt de integratie |
| Prestatiecoëfficiënt (COP) | 0,3 - 0,6 | Bepaalt de energie-efficiëntie |
Bij Fuzhou X-Meritan Technology Co., Ltd. biedt onze fabriek een reeks thermo-elektrische koelers met verschillende koelcapaciteiten, voetafdrukken en spanningswaarden. We kunnen onze klanten helpen bij het selecteren van de juiste koeler voor hun specifieke LiDAR thermische vereisten. Ons engineeringteam kan ook thermische simulatie en ontwerpondersteuning bieden om ervoor te zorgen dat de koeler correct in de LiDAR-behuizing wordt geïntegreerd.
De prestaties van een thermo-elektrische koeler in een LiDAR-systeem zijn niet alleen afhankelijk van de koeler zelf, maar ook van de manier waarop deze is geïntegreerd. Verschillende factoren kunnen de prestaties beïnvloeden. De eerste is de thermische interface tussen de koeler en de laserdiode of detector. Een slecht thermisch grensvlak, zoals een droge voeg of een oneffen oppervlak, kan de thermische weerstand verhogen en de koeleffectiviteit verminderen. De tweede is het ontwerp van het koellichaam. De warme kant van de koeler moet de warmte kunnen afvoeren naar de omgeving. Als het koellichaam te klein is of de luchtstroom onvoldoende is, zal de temperatuur aan de warme kant stijgen, waardoor de koelcapaciteit afneemt en de koeler mogelijk oververhit raakt. De derde is de thermische isolatie van de koude kant. De koude zijde moet worden geïsoleerd van de omgeving om warmtelekkage te voorkomen die de koelefficiëntie zou verminderen. Onderstaande tabel vat deze integratiefactoren samen.
| Integratiefactor | Effect op prestaties | Verzachting |
| Thermisch interfacemateriaal | Een slechte interface verhoogt de thermische weerstand | Gebruik thermisch vet of pads met een hoge geleidbaarheid |
| Ontwerp met koellichaam | Een ontoereikend koellichaam vermindert de koelcapaciteit | Grootte koellichaam voor maximale warmtebelasting |
| Luchtstroom | Een slechte luchtstroom verhoogt de temperatuur aan de warme kant | Zorg voor voldoende ventilatie of geforceerde luchttoevoer |
| Isolatie aan de koude kant | Warmtelekkage vermindert de koelefficiëntie | Gebruik isolatie rond de koude kant |
| condensatie | Op koude oppervlakken kan vocht ontstaan | Gebruik een afgesloten behuizing of droogmiddel |
In onze fabriek bieden we technische ondersteuning om onze klanten te helpen de thermo-elektrische koeler in hun LiDAR-systeem te integreren. We kunnen thermische interfacematerialen, koellichaamontwerpen en afdichtingsmethoden aanbevelen die optimale prestaties garanderen. Ons doel is om onze klanten te helpen de temperatuurstabiliteit te bereiken die hun LiDAR-systeem vereist.
Het evalueren van een leverancier van thermo-elektrische koelers voor LiDAR-toepassingen vereist een focus op thermische ontwerpmogelijkheden, productiekwaliteit, testen en applicatieondersteuning. De leverancier moet de mogelijkheid hebben om koelers te ontwerpen en te produceren volgens de vereiste specificaties, inclusief aangepaste footprints en spanningswaarden. De productiekwaliteit moet consistent zijn, met nauwe toleranties op de plaatsing van de pellets en de keramische vlakheid. De leverancier dient elke koeler te testen op koelvermogen, ΔTmax en lekstroom. En de leverancier moet toepassingsondersteuning bieden, inclusief thermische simulatie en integratiebegeleiding. Onderstaande tabel vat deze evaluatiecriteria samen.
| Evaluatiecriterium | Waar u op moet letten | Waarom het ertoe doet |
| Thermische ontwerpmogelijkheden | Ontwerp op maat, thermische simulatie | Zorgt voor optimale prestaties voor de applicatie |
| Productiekwaliteit | Nauwkeurige plaatsing van de pellets, keramische vlakheid | Garandeert consistente prestaties en betrouwbaarheid |
| Testen | Koelcapaciteit, ΔTmax, lekstroom | Zorgt ervoor dat de koeler voldoet aan de specificaties |
| Applicatie-ondersteuning | Integratiebegeleiding, thermische simulatie | Helpt bij het bereiken van optimale systeemprestaties |
Bij X-Meritan produceert onze fabriek al meer dan tien jaar thermo-elektrische koelers. Wij hebben uitgebreide ervaring in thermisch ontwerp en productie. We testen elke koeler vóór verzending en bieden technische ondersteuning aan onze klanten. Wij nodigen u uit om ons aan de hand van deze criteria te beoordelen en ons te beschouwen als uw partner voor LiDAR thermo-elektrische koelers.

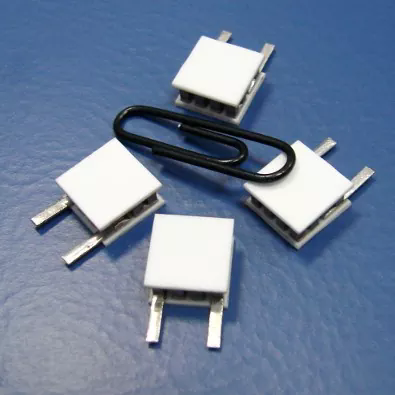

De volgende tabel bevat de belangrijkste productparameters voor onze thermo-elektrische koelers. Deze koelers zijn ontworpen voor LiDAR-systemen en andere toepassingen voor nauwkeurig thermisch beheer. Onze fabriek kan ook koelers op maat produceren om aan specifieke eisen te voldoen.
| Parameter | Specificatiebereik | Opmerkingen |
| Koelcapaciteit (Qc) | 5 W - 50 W | Bij ΔT = 0°C |
| Maximaal temperatuurverschil (ΔTmax) | 65°C - 75°C | Bij Qc = 0 W |
| Stroom (Imax) | 2A - 8A | Geselecteerd voor voeding |
| Spanning (Vmax) | 5 V - 24 V | Geselecteerd voor voeding |
| Voetafdruk | 10 x 10 mm tot 40 x 40 mm | Aangepaste formaten beschikbaar |
| Dikte | 2 mm - 6 mm | Geselecteerd voor integratie |
| Keramisch materiaal | Aluminiumoxide (Al2O3) | Standaard |
| Pelletmateriaal | Bismuttelluride (Bi2Te3) | Hoge prestaties |
| Bedrijfstemperatuur | -40°C tot +85°C | Geselecteerd op milieu |
| Integratie Opties | Sensor, besturingselektronica | Aangepaste opties beschikbaar |
| MOQ | 100 stuks | Bij grote bestellingen bespreekbaar |
| Doorlooptijd | 2 - 4 weken | Afhankelijk van hoeveelheid en maatwerk |
In onze fabriek vervaardigen wij onze thermo-elektrische koelers om aan deze specificaties en meer te voldoen. We kunnen de koelcapaciteit, footprint, spanning en integratieopties aanpassen aan uw specifieke vereisten. Ons kwaliteitscontrolesysteem omvat inspectie van grondstoffen, inspectie tijdens het proces en eindinspectie vóór verzending. Ons doel is om onze klanten hoogwaardige thermo-elektrische koelers te bieden die voldoen aan hun LiDAR-behoeften op het gebied van thermisch beheer.
Vraag 1: Kan een thermo-elektrische koeler een LiDAR-systeem zowel koelen als verwarmen?
Antwoord: Ja, een Thermo-elektrische koeler kan zowel koelen als verwarmen. Door de polariteit van de gelijkstroom om te keren, wordt de richting van de warmteoverdracht omgekeerd. Hierdoor kan dezelfde koeler de laserdiode in koude omgevingen verwarmen en in warme omgevingen afkoelen. Deze bidirectionele mogelijkheid is essentieel voor LiDAR-systemen die over een breed temperatuurbereik moeten werken. Bij Fuzhou X-Meritan Technology Co., Ltd. zijn onze koelers ontworpen voor bidirectionele werking.
Vraag 2: Hoeveel stroom verbruikt een thermo-elektrische koeler in een LiDAR-systeem?
Antwoord: Het stroomverbruik is afhankelijk van het koelvermogen, het temperatuurverschil en de COP. Een typische thermo-elektrische koeler voor LiDAR kan 5 tot 20 watt verbruiken. De COP is doorgaans 0,3 tot 0,6, wat betekent dat voor elke watt verwijderde warmte de koeler 1,7 tot 3,3 watt aan elektrisch vermogen verbruikt. Er moet rekening worden gehouden met het stroomverbruik in het totale energiebudget van het systeem.
Vraag 3: Wat is de typische temperatuurstabiliteit die kan worden bereikt met een thermo-elektrische koeler?
Antwoord: Met een goed ontworpen regelcircuit kan een thermo-elektrische koeler een temperatuurstabiliteit bereiken van +/- 0,1°C of beter. Dit nauwkeurigheidsniveau is essentieel voor LiDAR-systemen die een stabiele lasergolflengte en detectorprestaties vereisen. De stabiliteit hangt af van de kwaliteit van de temperatuursensor, de besturingselektronica en het thermische ontwerp van het systeem.
Vraag 4: Kunnen thermo-elektrische koelers worden gebruikt in LiDAR-systemen voor auto's?
Antwoord: Ja, thermo-elektrische koelers worden gebruikt in LiDAR-systemen in auto's. Ze moeten voldoen aan de automobielvereisten op het gebied van trillingen, schokken en temperatuurwisselingen. In onze fabriek bieden we koelers aan die zijn getest volgens autonormen, inclusief trillingen en thermische schokken. We kunnen ook AEC-Q100-gekwalificeerde besturingselektronica leveren voor automobieltoepassingen.
Vraag 5: Hoe selecteer ik de juiste thermo-elektrische koeler voor mijn LiDAR-systeem?
Antwoord: Om de juiste thermo-elektrische koeler te selecteren, moet u de totale warmtebelasting, het vereiste temperatuurverschil, de beschikbare stroomvoorziening en de integratiebeperkingen bepalen. Ons engineeringteam kan u helpen deze vereisten te berekenen en de optimale koeler voor uw toepassing te selecteren. We bieden ook ondersteuning voor thermische simulatie om het ontwerp te verifiëren voordat er prototypen worden gemaakt.
LiDAR-systemen bieden aanzienlijke uitdagingen op het gebied van temperatuurbeheersing, van lasergolflengtedrift en detectorruis tot optische verkeerde uitlijning en extreme omgevingstemperaturen. Thermo-elektrische koelers gaan deze uitdagingen aan met nauwkeurige, bidirectionele, solid-state temperatuurregeling in een compact en betrouwbaar pakket. Voor inkoopingenieurs en ontwerpteams is het begrijpen van de thermische uitdagingen, de koelerspecificaties en de integratieoverwegingen essentieel voor het selecteren van de juiste oplossing. Bij Fuzhou X-Meritan Technology Co., Ltd. beschikt onze fabriek over de expertise en de mogelijkheid om thermo-elektrische koelers te produceren die voldoen aan de veeleisende eisen van LiDAR-systemen. Wij werken nauw samen met onze klanten om de juiste koeler te selecteren en een succesvolle integratie te garanderen.
Of u nu LiDAR ontwikkelt voor autonome voertuigen, industriële automatisering of kaarttoepassingen, wij nodigen u uit om contact met ons op te nemen om uw vereisten te bespreken. We kunnen monsters, technische gegevens en oplossingen op maat leveren. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner gemaakt voor LiDAR-systeemontwikkelaars over de hele wereld.
Neem vandaag nog contact op met Fuzhou X-Meritan Technology Co., Ltdom uw vereisten voor LiDAR thermo-elektrische koelers te bespreken en te ontdekken hoe onze producten de thermische stabiliteit kunnen garanderen die uw systeem nodig heeft.
