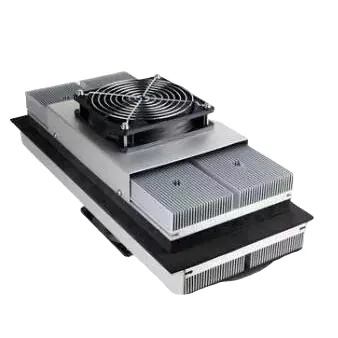

Direct-naar-lucht thermo-elektrische koelerconstructies

X-Meritan produceert gespecialiseerde direct-to-air thermo-elektrische koelerconstructies om thermische knelpunten in compacte industriële behuizingen en gevoelige apparatuur op te lossen. Door hoogwaardige Peltier-modules, op maat gemaakte koudeplaten, koellichamen en ventilatoren te integreren in één enkele solid-state subassemblage, biedt deze oplossing directe spotkoeling zonder organische lijm of vloeistoflussen. Het beschermt laserdiodes, medische diagnostische hulpmiddelen en telecomelektronica tegen mechanische trillingen, oververhitting en prestatieverlies.

Hoe het werkt?

Direct-to-Air thermo-elektrische koelerconstructies gebruiken het Peltier-effect om warmte weg te drijven van een montageoppervlak en deze af te voeren naar de omgeving.

Thermisch pad:

Doelwarmtebron → Plaat aan koude zijde/koellichaam → TEC-module → Radiator aan warme zijde → Afzuigventilator → Omgevingslucht

Wanneer gelijkstroom wordt toegepast, beweegt de door de koude plaat geabsorbeerde warmte over de halfgeleiderelementen naar de radiator aan de hete zijde. De ventilator aan de warme zijde voert continu restwarmte af in de omgevingslucht, terwijl een optionele ventilator aan de koude zijde gekoelde lucht in de behuizing circuleert. De algehele prestaties zijn afhankelijk van de warmtebelasting (Qmax), het doeltemperatuurverschil (ΔTmax), de ingangsstroom (Imax) en de efficiëntie van de omgevingswarmte.

Belangrijkste kenmerken

Directe thermische overdracht van oppervlak naar lucht: absorbeert warmte rechtstreeks van montageoppervlakken aan de koude kant en voert deze af in de omgevingslucht via koellichamen met geforceerde convectie.

Solid-state betrouwbaarheid: elimineert compressoren, koelmiddellussen en bewegende mechanische onderdelen (behalve ventilatoren) voor een stille, trillingsvrije werking.

Snelle thermische respons: Maakt onmiddellijk schakelen tussen verwarmen en koelen en fijne temperatuurregeling mogelijk door de DC-ingangsstroom aan te passen.

Inerte omgevingsassemblage: Vacuümsolderen en verpakking in een inerte atmosfeer voorkomen interne oxidatie, ontgassing en thermische degradatie.

Compacte en robuuste voetafdruk: Kan eenvoudig worden geïntegreerd in behuizingen met beperkte ruimte, telecomkasten voor buitengebruik en draagbare diagnose-eenheden.

Op bestelling ontworpen: Koudeplaatgeometrie, ventilatorconfiguraties, bedrijfsspanningen en thermische capaciteiten komen overeen met specifieke behuizingsontwerpen.

Primaire doeltoepassingen

Precisie elektronische behuizingen Beschermt gevoelige besturingselektronica, voedingen en automatiseringsmodules tegen thermische overbelasting in afgedichte behuizingen.

Medische diagnostische apparatuur Direct-to-Air thermo-elektrische koelerconstructies bieden een stabiele, trillingsvrije thermische regeling voor klinische analysatoren, componenten voor medische beeldvorming en temperatuurgevoelige reagentia.

Optische en lasersystemen Handhaaft vaste temperaturen voor krachtige laserdiodes en optische sensoren om golflengteafwijking en signaalvervorming te elimineren.

Telecommunicatiehardware Zorgt voor continue koeling voor externe telecomkasten en basisstations buitenshuis waar compressoronderhoud onpraktisch is.

Aanpassingsopties

1. Koelcapaciteit (Qmax): Eentraps- of meertraps-TEC-configuraties ontworpen om te voldoen aan de beoogde warmtebelasting.

2. Cold Plate-interfaces: aangepaste patronen voor montagegaten, specificaties voor vlakheid van het oppervlak en afmetingen voor directe montage van koude blokken.

3. Dissipatie aan de luchtzijde: aangepaste extrusieprofielen voor het koellichaam, heatpipe-integratie en selectie van ventilatoren met een hoog CFM/waterdicht.

4. Elektrische parameters: op maat gemaakte bedrijfsspanningen (12 V, 24 V, 48 V DC), maximale stroomlimieten (Imax) en geïntegreerde thermistoren/NTC-sensoren.

5. Milieubescherming: optionele ventilatoren met IP-classificatie, conforme coatings en corrosiewerende oppervlaktebehandelingen voor zware buitenomgevingen.

Waarom kiezen voor X-Meritan?

Interne productiecontrole: Volledig toezicht vanaf het testen van halfgeleiders tot de eindmontage, vacuümsolderen en hermetische afdichting.

Strenge kwaliteitsnormen: 100% van de assemblages ondergaan strenge tests op AC-weerstand (Rac), thermische geleidbaarheid en Seebeck-coëfficiënten.

Geavanceerde materiaalsynergie: aangedreven door intern geëxtrudeerde thermo-elektrische materialen met hoge sterkte voor superieure thermische efficiëntie en een lange levensduur.

Prototype tot volumeproductie: Volledige technische ondersteuning, van de initiële thermische simulatie en CAD-lay-out tot volumeproductie.

Veelgestelde vragen

Wat zijn direct-to-air thermo-elektrische koelerconstructies?

Het is een solid-state thermische beheerseenheid die Peltier-modules gebruikt om warmte rechtstreeks van een vast oppervlak of koude plaat te onttrekken en deze via een luchtgekoeld koellichaam en ventilator af te voeren in de omringende lucht.

Wanneer moet ik direct-to-air-koeling kiezen boven vloeistof-to-air-koeling?

Direct-to-air-assemblages zijn ideaal wanneer de warmtebron rechtstreeks op een koude plaat kan worden gemonteerd of wanneer het installeren van vloeistoflussen, pompen en slangen onpraktisch is vanwege ruimte-, gewicht- of onderhoudsbeperkingen.

Kan dit samenstel zowel koeling als verwarming bieden?

Ja. Door de polariteit van de aangelegde gelijkstroom om te keren, keert de thermo-elektrische module de richting van de warmtestroom om, waardoor naadloos schakelen tussen actieve verwarming en koeling mogelijk wordt.

Welke parameters zijn vereist om een ​​aangepast assemblageontwerp te evalueren?

Om de optimale configuratie te bepalen, geeft u de beoogde warmtebelasting (Qc), het vereiste temperatuurverschil (ΔT), de maximale omgevingstemperatuur, de beschikbare installatieruimte/CAD-beperkingen en de gewenste gelijkspanning op.
