TCB-SS temperatuurregelaar met ultracompact formaat en ontworpen voor Micro TEC's

X-Meritan produceert TCB-SS-temperatuurregelaars met ultracompact formaat en ontworpen voor Micro TEC-toepassingen waarbij bordruimte, temperatuurstabiliteit en gecontroleerde TEC-uitvoer samen moeten worden overwogen. De TCB-SS integreert temperatuurdetectie en TEC-aansturing op een kleine besturingskaart, waardoor een Micro TEC kan worden geregeld via een op feedback gebaseerde temperatuurregellus.

De controller is ontworpen rond een compact bordformaat in plaats van een algemene architectuur voor temperatuurregeling. Het maakt gebruik van een 10K NTC-sensor als de standaard temperatuurdetectie-ingang en ondersteunt een standaard TEC-spanning van 4,5 V met een maximale TEC-stroom van 3A, waardoor het bord geschikt is voor miniatuur thermische beheersystemen.

Parameters

Controlestructuur

Temperatuurfeedback

10K NTC detecteert temperatuurveranderingen en stuurt het signaal naar de controller.

PID-regeling

De controller vergelijkt de gemeten temperatuur met de doelwaarde en regelt de Micro TEC-uitgang via PID-regeling.

Continue aandrijving

Continue output past de TEC-aandrijving aan tijdens bedrijf, in plaats van alleen te vertrouwen op eenvoudig aan/uit-schakelen.

Belangrijkste kenmerken

Ultracompact bord

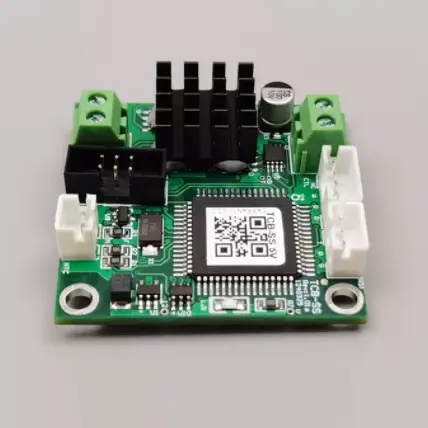

De TCB-SS temperatuurregelaar met ultracompact formaat en ontworpen voor Micro TEC's is 4 cm x 4 cm x 1,28 cm groot en is ontworpen voor Micro TEC-systemen met beperkte installatieruimte.

0,01°C temperatuurregeling

De controller biedt een nauwkeurigheid van 0,01°C temperatuurregeling en een nauwkeurigheid van de ingestelde temperatuur van 0,01°C, voor nauwkeurige thermische regeling.

>94% uitvoerefficiëntie

Met een rendement van meer dan 94% zorgt de controller voor efficiënt TEC-rijden in compacte temperatuurregelsystemen.

4,5V TEC-uitgang, 3A Max.

De standaard TEC-spanning is 4,5 V, met een maximale TEC-stroom van 3 A, voor compatibele Micro TEC-toepassingen.

10K NTC-temperatuurdetectie

De standaardsensor is een 10K NTC met een B-waarde van 3950, die temperatuurfeedback levert voor de regellus.

-60°C tot +170°C Meting

Het meetbereik van de temperatuurregeling bedraagt ​​-60°C tot +170°C, terwijl het gespecificeerde bereik van de controletemperatuur -20°C tot +100°C bedraagt.

Geïntegreerde bescherming

Ingebouwde functies omvatten overstroom, overspanning, temperatuurbeperking en TEC open-/kortsluitingsdetectie om de controller en aangesloten TEC tijdens bedrijf te bewaken.

Verenigbaarheid

Vóór integratie moeten de elektrische vereisten van de TEC, NTC-karakteristieken, doeltemperatuur en kaartvoeding worden gecontroleerd aan de hand van de controllerspecificaties.

Toepassingsgebieden

Precisie optische modules

De TCB-SS temperatuurregelaar met ultracompact formaat en ontworpen voor Micro TEC's biedt compacte temperatuurregeling voor optische modules waar stabiele thermische omstandigheden vereist zijn.

Laserdiodesystemen

Het kan een compatibele Micro TEC aansturen om de temperatuur van laserdiodes in compacte optische systemen te regelen.

Miniatuur laboratoriumapparatuur

De compacte controller is geschikt voor laboratoriuminstrumenten die een op Micro TEC gebaseerde temperatuurregeling vereisen binnen een beperkte installatieruimte.

Draagbare diagnostische apparatuur

De TCB-SS ondersteunt temperatuurregeling in compacte diagnostische apparaten waarbij bordgrootte en thermische regeling belangrijke ontwerpfactoren zijn.

Infrarood- en CCD-sensoren

De controller kan worden geïntegreerd met Micro TEC-systemen voor temperatuurregeling van temperatuurgevoelige infrarooddetectoren en CCD-sensoren.

Veelgestelde vragen

Vraag 1: Voor welk type TEC is de controller ontworpen?

A1: De TCB-SS-temperatuurregelaar met ultracompact formaat en ontworpen voor Micro TEC's is ontworpen voor Micro TEC-toepassingen. De aangesloten TEC moet worden gecontroleerd aan de hand van de opgegeven standaard TEC-spanning van 4,5 V en de maximale stroom van 3 A.

Vraag 2: Welke NTC-sensorconfiguratie wordt gebruikt?

A2: De standaard temperatuurwaarnemingsconfiguratie is een 10K NTC met een B-waarde van 3950. Andere sensorvereisten moeten tijdens de projectspecificatie worden bevestigd.

Vraag 3: Wat is het verschil tussen het meetbereik en het controlebereik?

A3: Het meetbereik van de temperatuurregeling is -60°C tot +170°C, terwijl het gespecificeerde bereik van de controletemperatuur -20°C tot +100°C is. Het meetbereik geeft het temperatuurwaarnemingsvermogen aan, terwijl het regelbereik het gespecificeerde temperatuurregelbereik definieert.

Vraag 4: Welke voeding heeft het bord nodig?

A4: De voedingsspanning van de kaart bedraagt ​​5V ±10% DC. Het systeem moet een geschikte stroombron bieden die binnen dit gespecificeerde ingangsbereik blijft.

Vraag 5: Wat is de maximale stroom die beschikbaar is voor de TEC?

A5: De maximale gespecificeerde TEC-stroom is 3A, met een standaard TEC-spanning van 4,5V. De daadwerkelijk aangesloten TEC moet worden geselecteerd op basis van de elektrische vereisten en de limieten van de controller.

Vraag 6: Welke temperatuurnauwkeurigheid kan de controller bieden?

A6: De gespecificeerde nauwkeurigheid van de temperatuurregeling is 0,01°C, en de nauwkeurigheid van de ingestelde temperatuur is ook gespecificeerd als 0,01°C.

Vraag 7: Welke beveiligingsfuncties zijn inbegrepen?

A7: De controller beschikt over overstroombeveiliging, overspanningsbeveiliging, temperatuurbegrenzing en TEC-detectie van open circuit en kortsluiting.
