Een ontwerpingenieur maakt een prototype van een compacte medische monsterkoelerThermo-elektrische koelers. Tijdens benchtests bereikt de koude kant binnen enkele minuten de doeltemperatuur. Maar wanneer de unit in de behuizing wordt geïnstalleerd, begint de temperatuur aan de koude kant naar boven te stijgen en stabiliseert deze nooit. De ingenieur controleert de TEC-stroom, de isolatie en de regelkring. Alles lijkt correct. Het probleem ligt helemaal niet aan de koude kant. Het is aan de warme kant. De warmte die door de TEC wordt afgestoten, wordt niet effectief verwijderd en die warmte wordt teruggeleid door de module, waardoor de koelcapaciteit afneemt. Dit is de meest voorkomende fout bij het ontwerpen van thermo-elektrische koeling, en het is een kostbare fout. Voor inkoopingenieurs en productontwikkelaars is het begrijpen waarom warmteafwijzing aan de hete kant van cruciaal belang is het verschil tussen een product dat werkt en een product dat in de praktijk faalt.
Deze handleiding is geschreven voor kopers en ingenieurs die thermo-elektrische koelers en de bijbehorende componenten voor thermisch beheer aanschaffen. We leggen de thermische balans van een TEC uit, waarom de hete kant de beperkende factor is in de koelprestaties, hoe de keuze van het koellichaam en de ventilator het resultaat beïnvloedt, welke specificaties u in een inkooporder moet opnemen en hoe u een leverancier moet beoordelen. We zullen ook gedetailleerde productparameters verstrekken van onze fabriek in Fuzhou X-Meritan Technology Co., Ltd. Of u nu een drankenkoeler, een lasermodule, een medisch apparaat of een elektronicabehuizing ontwerpt, deze gids helpt u bij het specificeren van een thermo-elektrisch koelsysteem dat betrouwbaar presteert.
Een thermo-elektrische koeler, ook wel Peltier-module genoemd, is een solid-state warmtepomp die warmte van de ene kant van het apparaat naar de andere verplaatst wanneer er elektrische stroom wordt toegepast. De module bestaat uit een reeks halfgeleiderpellets, meestal bismuttelluride, ingeklemd tussen twee keramische substraten. Wanneer er stroom door de pellets vloeit, absorberen elektronen warmte op het ene knooppunt en geven deze af op het andere. De kant die warmte absorbeert wordt koud, en de kant die warmte afgeeft wordt heet. Er zijn geen bewegende delen, geen koelmiddelen en geen compressoren. De module is compact, stil en nauwkeurig aan te sturen. De onderstaande tabel vat de fundamentele werkingskenmerken van een thermo-elektrische koeler samen.
| Parameter | Beschrijving | Typische waarde |
| Werkingsprincipe | Peltier-effect (warmtepompen via stroom) | Solid-state, geen bewegende delen |
| Koude kant | Absorbeert warmte van de lading | Temperatuur onder omgevingstemperatuur |
| Hete kant | Geeft warmte af aan de omgeving | Temperatuur boven omgevingstemperatuur |
| Warmtepomp (Qc) | Koelcapaciteit | Afhankelijk van modulegrootte en stroom |
| Ingangsvermogen (pin) | Verbruikte elektrische stroom | Hangt af van spanning en stroom |
| Warmte geweigerd (Qh) | Qc + pincode | Altijd groter dan Qc |
| COP | Qc / Pin | Typisch 0,3 - 0,7 |
BijFuzhou X-Meritan Technologie Co., Ltd.produceert onze fabriek thermo-elektrische koelers voor een breed scala aan koeltoepassingen. Wij begrijpen dat de module slechts een deel van het systeem is. De warmteafvoer aan de warme kant is net zo belangrijk, en we werken samen met onze klanten om ervoor te zorgen dat het hele thermische systeem is ontworpen voor succes.
De fundamentele reden dat de hete kant de beperkende factor is, is de eerste wet van de thermodynamica. Een thermo-elektrische koeler vernietigt geen warmte; het beweegt het. De aan de koude zijde (Qc) geabsorbeerde warmte plus het door de module verbruikte elektrische vermogen (Pin) moeten aan de warme zijde (Qh) worden afgevoerd. De relatie is eenvoudig: Qh = Qc + Pin. Dit betekent dat de warme kant altijd meer warmte moet afstoten dan de koude kant absorbeert. In een typische module die werkt met een COP van 0,5, is de warmte die aan de warme kant wordt afgegeven driemaal de koelcapaciteit. Als de hete kant deze warmte niet kan afstoten, stijgt de temperatuur van de hete kant. En naarmate de temperatuur aan de warme kant stijgt, neemt het temperatuurverschil over de module toe, waardoor de koelcapaciteit en de efficiëntie van de module afnemen. De onderstaande tabel illustreert de thermische balans voor een typische TEC.
| Parameter | Waarde | Opmerking |
| Koelcapaciteit (Qc) | 50 W | Warmte geabsorbeerd aan de koude kant |
| Ingangsvermogen (pin) | 100 W | Elektrische voeding naar module |
| Warmte geweigerd (Qh) | 150 W | Qc + pincode |
| COP | 0.5 | Qc / Pin |
| Warmte-afwijzingsratio | 3:1 | Qh / Qc |
In onze fabriek helpen we onze klanten deze thermische balans te begrijpen. We bieden gedetailleerde prestatiecurven die laten zien hoe de koelcapaciteit verandert met de temperatuur aan de hoge kant. We bieden ook advies over de afmetingen van het koellichaam en de selectie van ventilatoren om ervoor te zorgen dat de warme kant de vereiste warmte kan afvoeren. Ons doel is om onze klanten te helpen een systeem te ontwerpen dat op betrouwbare wijze de gewenste temperatuur aan de koude kant bereikt.
Wanneer de warmteafvoer aan de warme kant onvoldoende is, ontstaat er een cascade van negatieve effecten. Het eerste effect is een stijging van de temperatuur aan de warme kant. Dit verkleint het temperatuurverschil dat de module kan handhaven, waardoor de temperatuur aan de koude kant stijgt. Het tweede effect is een vermindering van de koelcapaciteit. Naarmate de temperatuur aan de warme kant stijgt, neemt het vermogen van de module om warmte te pompen af. Het derde effect is een toename van het energieverbruik. De module moet harder werken om de temperatuur aan de koude kant op peil te houden, waardoor het ingangsvermogen toeneemt. Het vierde effect is een vermindering van de betrouwbaarheid. Hoge temperaturen aan de warme kant versnellen de degradatie van de module en de thermische interfacematerialen. In extreme gevallen kan de module oververhit raken en defect raken. De onderstaande tabel vat de effecten van onvoldoende warmteafstoting samen.
| Effect | Oorzaak | Gevolg |
| Temperatuurstijging aan de hete kant | Onvoldoende capaciteit van het koellichaam of de ventilator | Verminderde koelprestaties |
| Daling koelcapaciteit | Verhoogd temperatuurverschil | De koude kant kan de doeltemperatuur niet bereiken |
| Verhoging van het stroomverbruik | Module werkt harder om te compenseren | Hogere bedrijfskosten, meer warmte die moet worden afgevoerd |
| Moduledegradatie | Thermische belasting van pellets en soldeerverbindingen | Kortere levensduur, voortijdig falen |
| Thermische interfacefout | Hoge temperaturen degraderen thermisch vet | Verhoogde thermische weerstand, verder prestatieverlies |
Bij X-Meritan hebben we veel gevallen gezien waarin een systeem faalde, niet omdat de TEC ontoereikend was, maar omdat de warmteafwijzing onvoldoende was. We werken samen met onze klanten om deze problemen te voorkomen door complete thermische oplossingen te bieden, inclusief koellichamen, ventilatoren en thermische interfacematerialen. Ons engineeringteam kan u helpen bij het berekenen van de benodigde warmteafvoercapaciteit en bij het selecteren van de juiste componenten.
Het specificeren van het juiste warmteafvoersysteem vereist een systematische aanpak. De eerste stap is het bepalen van de totale af te voeren warmte (Qh). Dit is de som van het koelvermogen (Qc) en het ingangsvermogen (Pin). De tweede stap is het bepalen van de maximaal toegestane temperatuur aan de warme kant. Dit is doorgaans de omgevingstemperatuur plus de temperatuurstijging over het koellichaam. De derde stap is het selecteren van een koellichaam met een thermische weerstand die de vereiste temperatuurstijging kan realiseren bij de beschikbare luchtstroom. De vierde stap is het selecteren van een ventilator die voldoende luchtstroom en statische druk levert. De vijfde stap is het selecteren van een thermisch interfacemateriaal dat de contactweerstand tussen de module en het koellichaam minimaliseert. De onderstaande tabel vat het specificatieproces samen.
| Stap | Actie | Sleutelparameter |
| 1 | Bepaal de totale warmte die moet worden afgewezen | Qh = Qc + Pin |
| 2 | Bepaal de toegestane temperatuur aan de warme zijde | Th = Tamb + ΔT |
| 3 | Selecteer de thermische weerstand van het koellichaam | Rth = ΔT / Qh |
| 4 | Selecteer de luchtstroom en statische druk van de ventilator | CFM, Pa |
| 5 | Selecteer thermisch interfacemateriaal | Thermische geleidbaarheid (W/m·K) |

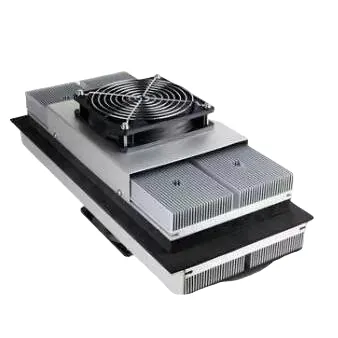

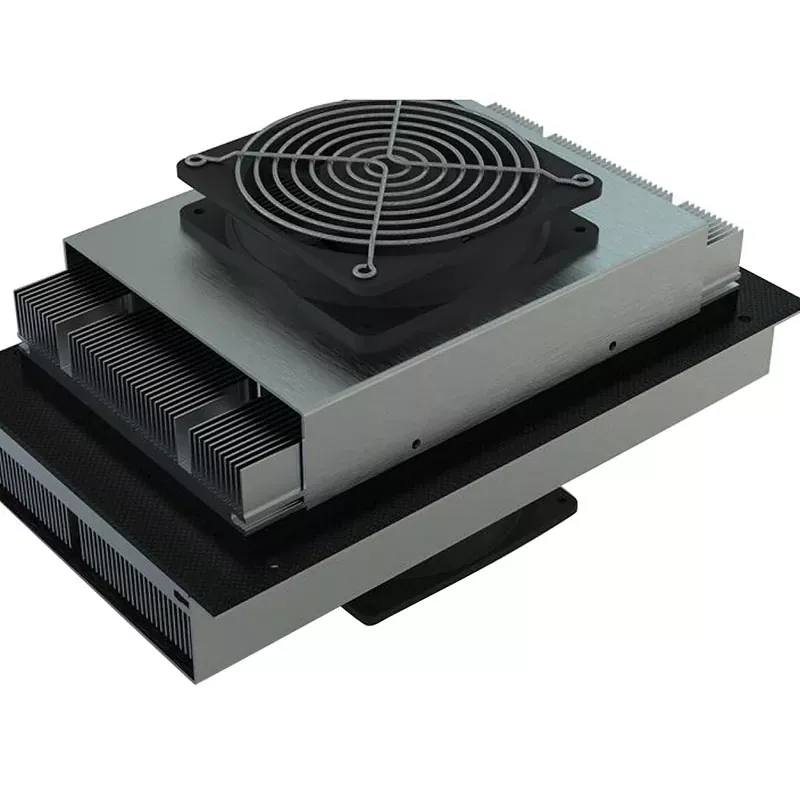

In onze fabriek bieden we complete thermische oplossingen voor onze thermo-elektrische koelers. We kunnen koellichamen leveren met een geoptimaliseerde lamellengeometrie, ventilatoren met een laag geluidsniveau en een hoge luchtstroom, en thermische interfacematerialen met een hoge geleidbaarheid. Ons engineeringteam kan u helpen bij het specificatieproces en gedetailleerde thermische berekeningen voor uw toepassing maken.
Het evalueren van een leverancier van thermo-elektrische koelers en componenten voor thermisch beheer vereist een focus op productkwaliteit, thermische expertise, testmogelijkheden en technische ondersteuning. De leverancier moet de mogelijkheid hebben om modules met consistente prestaties te vervaardigen. Ze moeten expertise hebben op het gebied van het ontwerpen van thermische systemen. Ze moeten over de apparatuur beschikken om modules en systemen onder belasting te testen. En ze moeten technische ondersteuning bieden om u te helpen de juiste componenten te selecteren. In onderstaande tabel zijn deze beoordelingscriteria samengevat.
| Evaluatiecriterium | Waar u op moet letten | Waarom het ertoe doet |
| Modulekwaliteit | Consistente prestaties, betrouwbaarheidstesten | Zorgt ervoor dat de module voldoet aan de specificaties |
| Thermische expertise | Systeemontwerpmogelijkheden, thermische simulatie | Zorgt ervoor dat het volledige systeem werkt |
| Testmogelijkheden | Prestatietesten onder belasting, levensduurtesten | Controleert de prestaties en betrouwbaarheid |
| Technische ondersteuning | Toepassingstechniek, thermische berekeningen | Helpt bij het selecteren van de juiste componenten |
| Leveringsprestaties | Tijdige leveringsregistratie, voorraadcapaciteit | Houdt uw productielijn draaiende |
Bij Fuzhou X-Meritan Technology Co., Ltd. produceert onze fabriek al meer dan tien jaar thermo-elektrische koelers en thermische oplossingen. Wij hebben uitgebreide ervaring met het ontwerpen en testen van thermische systemen. We zijn ISO 9001-gecertificeerd en houden gedetailleerde registraties bij van alle inspecties. Ons technisch team is beschikbaar om te helpen met thermische berekeningen en componentselectie. Wij nodigen u uit om ons te beoordelen aan de hand van deze criteria en ons te beschouwen als uw partner voor thermo-elektrische koeloplossingen.

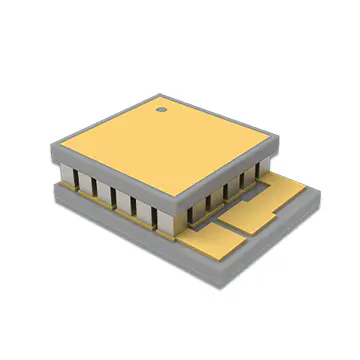

De volgende tabel bevat de belangrijkste productparameters voor onze thermo-elektrische koelers. Deze modules zijn ontworpen voor koeltoepassingen variërend van consumentenproducten tot medische apparaten. Onze fabriek kan ook bijpassende koellichamen, ventilatoren en thermische interfacematerialen leveren.
| Parameter | Specificatiebereik | Opmerkingen |
| Koelcapaciteit (Qc) | 10 W - 200 W | Afhankelijk van modulegrootte en stroom |
| Maximaal temperatuurverschil (ΔTmax) | 60°C - 75°C | Bij Th = 27°C, onbelast |
| Nominale spanning | 5 V - 24 V | Aangepaste spanningen beschikbaar |
| Nominale stroom | 2A - 15A | Afhankelijk van de modulegrootte |
| COP | 0,3 - 0,7 | Afhankelijk van het werkingspunt |
| Modulegrootte | 20 x 20 mm tot 62 x 62 mm | Aangepaste formaten beschikbaar |
| Type koellichaam | Aluminium geëxtrudeerd, geschaafd, verlijmd | Geselecteerd op thermische weerstand |
| Soort ventilator | Axiaal, ventilator | Geselecteerd op luchtstroom en geluid |
| Thermisch interfacemateriaal | Thermisch vet, faseverandering, pad | Geselecteerd op geleidbaarheid en dikte |
| MOQ | 100 stuks | Bij grote bestellingen bespreekbaar |
| Doorlooptijd | 2 - 4 weken | Afhankelijk van hoeveelheid en maatwerk |
In onze fabriek vervaardigen wij onze thermo-elektrische koelers om aan deze specificaties en meer te voldoen. Wij kunnen de koelcapaciteit, spanning, stroom en grootte aanpassen aan uw specifieke wensen. We bieden ook complete thermische oplossingen, inclusief koellichamen, ventilatoren en thermische interfacematerialen. Ons doel is om onze klanten betrouwbare, hoogwaardige koeloplossingen te bieden.
Vraag 1: Hoeveel warmte moet er aan de warme kant van een TEC worden afgevoerd?
Antwoord: De warmte die wordt afgevoerd aan de warme zijde (Qh) is de som van het koelvermogen (Qc) en het ingangsvermogen (Pin). Voor een module die werkt met een COP van 0,5 is de afgevoerde warmte driemaal de koelcapaciteit. Dit betekent dat voor elke watt koeling drie watt warmte moet worden afgevoerd. Als de hete kant deze warmte niet kan afstoten, zullen de prestaties van de module afnemen. Ons engineeringteam kan de exacte Qh voor uw toepassing berekenen.
Vraag 2: Wat gebeurt er als ik een te klein koellichaam gebruik?
Antwoord: Als het koellichaam te klein is, zal de thermische weerstand ervan te hoog zijn en zal de temperatuur aan de warme kant stijgen. Hierdoor wordt de koelcapaciteit verminderd en het stroomverbruik verhoogd. In extreme gevallen kan de module oververhit raken en defect raken. Bepaal de grootte van het koellichaam altijd op basis van de totale warmte die moet worden afgevoerd en de toegestane temperatuurstijging. Onze fabriek kan u helpen bij het selecteren van het juiste koellichaam voor uw toepassing.
Vraag 3: Kan ik een ventilator gebruiken om de warmteafvoer te verbeteren?
Antwoord: Ja, een ventilator kan de warmteafvoer aanzienlijk verbeteren door de luchtstroom over het koellichaam te vergroten. De geforceerde convectie vermindert de thermische weerstand van het koellichaam, waardoor de temperatuur aan de warme kant daalt. De ventilator moet worden geselecteerd om voldoende luchtstroom en statische druk te bieden voor het ontwerp van het koellichaam. Wij bieden op elkaar afgestemde ventilator- en koellichaamcombinaties voor onze thermo-elektrische koelers.
Vraag 4: Wat is het beste thermische interfacemateriaal voor een TEC?
Antwoord: Het beste thermische interfacemateriaal is afhankelijk van de toepassing. Thermisch vet biedt de laagste thermische weerstand, maar kan rommelig zijn en na verloop van tijd uitdrogen. Faseovergangsmaterialen bieden goede prestaties en zijn gemakkelijker aan te brengen. Thermische pads zijn handig, maar hebben een hogere thermische weerstand. Voor toepassingen met hoge prestaties adviseren wij thermisch vet of een faseovergangsmateriaal. Ons technisch team kan u adviseren over het beste materiaal voor uw toepassing.
Vraag 5: Hoe weet ik of mijn warmteafvoersysteem voldoende is?
Antwoord: Om te bepalen of uw warmteafvoersysteem adequaat is, meet u de temperatuur aan de warme kant onder volledige belasting en vergelijkt u deze met het ontwerpdoel. Als de temperatuur aan de warme kant hoger is dan verwacht, is de warmteafwijzing onvoldoende. Ook kun je het koelvermogen meten en vergelijken met de prestatiecurve. Als de capaciteit lager is dan verwacht, is de temperatuur aan de warme kant waarschijnlijk te hoog. Ons technische team kan u helpen bij het diagnosticeren en oplossen van problemen met warmteafstoting.
Effectieve warmteafvoer aan de warme kant is essentieel voor de prestaties en betrouwbaarheid van thermo-elektrische koelers. De warme kant moet de koelcapaciteit plus het ingangsvermogen afwijzen, wat doorgaans drie keer de koelcapaciteit is. Als de warmteafvoer onvoldoende is, stijgt de temperatuur aan de warme kant, neemt de koelcapaciteit af, neemt het stroomverbruik toe en wordt de levensduur van de module verkort. Voor kopers en ingenieurs is het begrijpen van deze thermische balans de sleutel tot het ontwerpen van een succesvol thermo-elektrisch koelsysteem. Bij Fuzhou X-Meritan Technology Co., Ltd. beschikt onze fabriek over de expertise en de producten om u te helpen effectieve hittewering te bereiken. Wij bieden thermo-elektrische koelers, koellichamen, ventilatoren en thermische interfacematerialen, samen met technische ondersteuning om ervoor te zorgen dat uw systeem presteert zoals ontworpen.
Of u nu een drankenkoeler, een medisch apparaat, een lasermodule of een elektronicabehuizing ontwerpt, wij nodigen u uit om contact met ons op te nemen om uw wensen te bespreken. Wij kunnen monsters, thermische berekeningen en oplossingen op maat leveren. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner gemaakt voor bedrijven over de hele wereld.
Neem vandaag nog contact op met Fuzhou X-Meritan Technology Co., Ltdom uw vereisten voor thermo-elektrische koelers te bespreken en te ontdekken hoe onze thermische oplossingen uw koelprestaties kunnen verbeteren.
