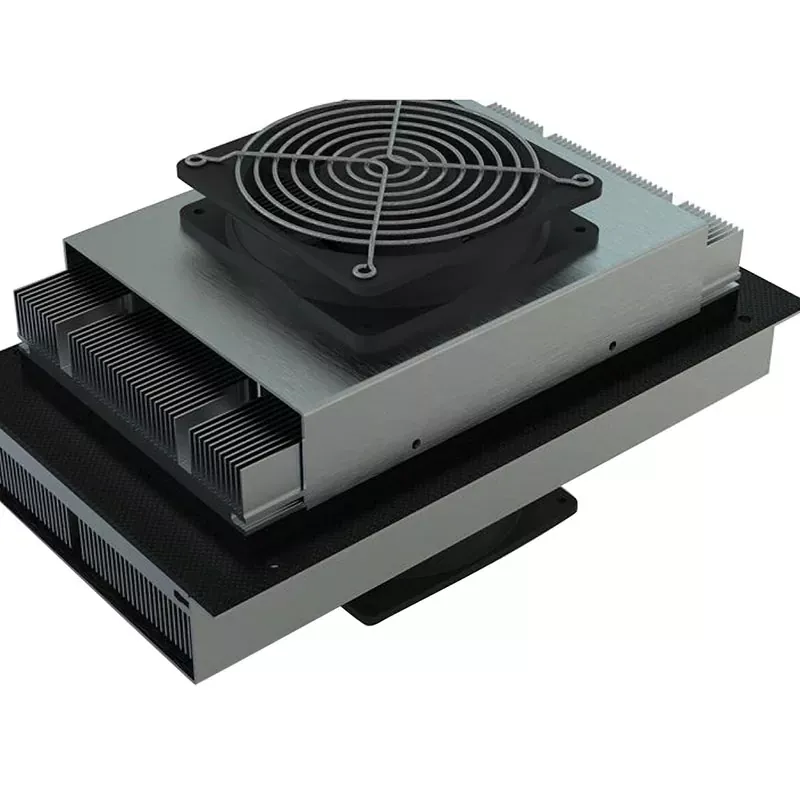

Lucht-lucht thermo-elektrische koelerconstructies

De X-meritan lucht-lucht thermo-elektrische koelerconstructies leveren een compacte, sterk geïntegreerde oplossing voor thermisch beheer in vaste toestand. Door conventionele compressoren, koelmiddelleidingen en complexe vloeistofcirculatielussen te elimineren, maken deze assemblages gebruik van directe warmtewisselaars aan de luchtzijde en zeer betrouwbare halfgeleider thermo-elektrische modules om effectieve warmte-uitwisseling te vergemakkelijken, waardoor de architectuur van de apparatuur aanzienlijk wordt gestroomlijnd en tegelijkertijd lekkagerisico's worden voorkomen.

Door gebruik te maken van de verticale integratiemogelijkheden van X-meritan, variërend van ruwe thermo-elektrische materialen en de ontwikkeling van kerncomponenten tot thermisch ontwerp op systeemniveau, ondergaat elke assemblage 100% moduleverificatie, AC-weerstandstesten en rigoureuze temperatuur-cyclische stresstests om stabiliteit op lange termijn en hoge betrouwbaarheid te garanderen.

Producteigenschappen

Compressorvrije solid-state koeling

Lucht-lucht thermo-elektrische koelerconstructies maken gebruik van halfgeleider thermo-elektrische modules om een ​​temperatuurverschil te creëren via gelijkstroominvoer. Het koelsysteem heeft geen compressor of conventioneel koelmiddelcircuit nodig.

Compacte montagestructuur

De koelcomponenten zijn geïntegreerd in een compact geheel in plaats van te vertrouwen op een afzonderlijke koelunit. Deze structuur helpt de benodigde installatieruimte binnen of rond elektronische apparatuur, instrumenten en gesloten systemen te verminderen.

Lage mechanische storing

Omdat er geen compressor of ander groot mechanisch koelmechanisme is, genereert het samenstel minimale mechanische trillingen tijdens bedrijf.

Koelen en verwarmen in één montage

De thermo-elektrische module kan schakelen tussen koelen en verwarmen door de richting van de gelijkstroom om te keren. Eén thermisch beheersamenstel kan daarom de temperatuurregeling onder verschillende bedrijfsomstandigheden ondersteunen zonder een afzonderlijk verwarmingselement toe te voegen voor fundamentele bidirectionele temperatuurregeling.

Nauwkeurige temperatuurregeling

Het thermo-elektrische effect reageert direct op veranderingen in de elektrische input, waardoor de thermische output via het besturingssysteem kan worden aangepast. Configuraties met temperatuurfeedback kunnen worden gebruikt wanneer de apparatuur gecontroleerde en herhaalbare temperatuuromstandigheden vereist.

Geen vloeistofkoelingcircuit

De lucht-lucht thermo-elektrische koelerconstructies dragen warmte over via warmtewisselaars aan de luchtzijde en vereisen geen vloeistofcirculatielus. Hierdoor zijn er geen koelmiddelleidingen, pompen, reservoirs en bijbehorende vloeistoflusverbindingen meer nodig in de koelarchitectuur.

Brede bedrijfstemperatuurmogelijkheden

De assemblages kunnen worden geconfigureerd voor apparatuur die werkt in een breed temperatuurbereik van -40°C tot +85°C. Componentselectie en assemblageconfiguratie kunnen worden afgestemd op de verwachte omgevings- en bedrijfsomstandigheden van de apparatuur.

Configureerbaar voor verschillende apparatuurontwerpen

X-Meritan kan de assemblage configureren op basis van de vereiste koelcapaciteit, spanning, stroom, afmetingen, luchtstroom, nauwkeurigheid van de temperatuurregeling en montagevereisten. Hierdoor kan de thermische beheereenheid worden afgestemd op de mechanische en elektrische beperkingen van de doelapparatuur.

Productparameters

Lucht-lucht TEC versus vloeistofgebaseerde koeling

Voor toepassingen waarbij geen vloeistofkoelingslus nodig is, kan een TEC-configuratie aan de luchtzijde de systeemintegratie vereenvoudigen.

De juiste architectuur hangt af van de koelcapaciteit, de warmtestroom, de omgevingsomstandigheden, de beschikbare ruimte, de luchtstroom en het ontwerp van de apparatuur.

Typische apparatuurtoepassingen

Elektronische behuizingen en telecomapparatuur

De lucht-lucht thermo-elektrische koelerconstructies kunnen de warmte verwijderen die zich heeft opgehoopt in buitenkasten, communicatieapparatuur en elektronische behuizingen. Luchtcirculatie aan de koude kant verdeelt de koeling over de behuizing, terwijl de warme kant de verzamelde warmte afgeeft aan de omgeving.

Laboratorium- en onderzoeksinstrumenten

Voor laboratoriumapparatuur die stabiele temperaturen en weinig mechanische verstoringen vereist, vermijdt solid-state thermo-elektrische koeling compressortrillingen en koelmiddelcirculatie. De assemblage kan worden geconfigureerd rond de thermische vereisten van analytische en onderzoeksinstrumenten.

Medische en diagnostische apparatuur

Temperatuurgevoelige componenten in diagnostische en medische instrumenten kunnen gecontroleerde thermische omstandigheden vereisen. Lucht-lucht TEC-configuraties kunnen plaatselijke koeling of verwarming bieden zonder een vloeistofcircuit in de apparatuur te introduceren.

Halfgeleider- en optische apparatuur

Halfgeleiderverwerkings-, test-, laser- en optische apparatuur kan componenten bevatten waarvan de prestaties veranderen met de temperatuur. Op TEC gebaseerd thermisch beheer aan de luchtzijde kan worden gebruikt waar gecontroleerde warmteafvoer en temperatuurstabiliteit vereist zijn.

Gespecialiseerde industriële apparatuur

Industriële controlesystemen, inspectieapparatuur en andere machines die onder variabele omgevingsomstandigheden werken, kunnen de assemblage gebruiken om de interne warmteaccumulatie te beheren terwijl een gedefinieerde bedrijfstemperatuur behouden blijft.

Productie- en testproces

100% moduleverificatie

Elke Air-to-Air Thermoelectric Cooler Assemblies-module wordt vóór montage getest op elektrische weerstand, thermische geleidbaarheid en Seebeck-coëfficiënt. Tests identificeren elektrische of thermische afwijkingen voordat de module het voltooide koelsysteem binnengaat.

Materiaalvalidatie

Thermo-elektrische halfgeleidermaterialen worden beoordeeld op consistente elektrische en thermische eigenschappen. Figure-of-merit-metingen worden gebruikt als onderdeel van de materiaal- en moduleprestatieverificatie.

Integriteit van soldeerverbindingen

Er worden AC-weerstandstests uitgevoerd om de interne elektrische verbindingen van de thermo-elektrische module te verifiëren. De test is bedoeld om abnormale weerstand te identificeren die verband houdt met soldeerverbindingsdefecten.

Module-integriteitscontrole

Defecte of inactieve thermo-elektrische modules worden vóór integratie gescreend. Een defecte module kan een ineffectief thermisch pad creëren en het temperatuurverschil in de hele constructie verkleinen.

Testen van de eindmontage

Voltooide assemblages ondergaan prestatie- en stresstests, inclusief temperatuurcycli over gespecificeerde bedrijfsbereiken. Testen evalueren de mechanische en thermische integriteit van het voltooide samenstel onder herhaalde temperatuurveranderingen.

Waarom kiezen voor X-Meritan

X-Meritan werkt op het gebied van thermo-elektrische materialen, de ontwikkeling van kerncomponenten, het ontwerp van thermisch beheer en selectie op systeemniveau. Dankzij deze verticale mogelijkheid kan de koelconstructie worden geëvalueerd vanaf het TEC-materiaal en moduleniveau tot aan de thermische architectuur aan de luchtzijde.

Het bedrijf bedient toepassingen in glasvezelcommunicatie, industriële en medische apparatuur, auto-elektronica, consumentenelektronica en onderzoeksinstellingen. De technische reikwijdte omvat de ontwikkeling van thermo-elektrische materialen, het aanpassen van componenten, het ontwerpen van oplossingen voor warmtedissipatie en selectieondersteuning.

Veelgestelde vragen

Wat is een lucht-lucht thermo-elektrische koelerconstructie?

Het is een solid-state thermisch beheersysteem dat gebruik maakt van een thermo-elektrische module om warmte van de ene luchtstroom naar de andere over te dragen. Warmtewisselaars en ventilatoren zorgen voor de benodigde luchtcirculatie aan de koude en warme zijde.

Kunnen de lucht-lucht thermo-elektrische koelerconstructies zowel koeling als verwarming bieden?

Ja. Door de gelijkstroomrichting over de thermo-elektrische module om te keren, wordt de richting van de warmteoverdracht omgekeerd, waardoor het samenstel voor koeling of verwarming kan zorgen.

Hoe selecteer ik het benodigde koelvermogen?

Begin met de continue en piekwarmtebelasting van de apparatuur en houd vervolgens rekening met de omgevingstemperatuur, de doeltemperatuur, de luchtstroom en de beschikbare warmteafvoercapaciteit aan de warme kant. Deze voorwaarden moeten samen worden geëvalueerd bij het selecteren van het samenstel.

Kunnen de afmetingen worden aangepast?

Ja. Afmetingen, luchtstroomconfiguratie, montagestructuur, elektrische vereisten en andere montagekenmerken kunnen worden ontwikkeld op basis van het ontwerp van de apparatuur.

Welke informatie is vereist voor een TEC-montageofferte?

Zorg voor de vereiste koelcapaciteit, omgevingstemperatuur, doeltemperatuur, beschikbare installatieruimte, DC-voeding, luchtstroomomstandigheden, werkomgeving en vereisten voor temperatuurregeling. Met deze parameters kan de assemblageconfiguratie worden geëvalueerd ten opzichte van de daadwerkelijke toepassing.

Is een lucht-lucht TEC-constructie geschikt voor hoge thermische belastingen?

De geschiktheid hangt af van de werkelijke warmtebelasting, omgevingstemperatuur, vereist temperatuurverschil, luchtstroom en beschikbare warmteafvoer. Toepassingen die de praktische capaciteit van een TEC-configuratie aan de luchtzijde overschrijden, moeten worden beoordeeld aan de hand van alternatieve architectuur voor thermisch beheer.
