Abstract
Solid-state thermisch beheer is onmisbaar geworden in industrieën waar trillingsvrije, nauwkeurige temperatuurregeling van cruciaal belang is. Deze gids onderzoekt de fundamentele fysica, ontwerpoverwegingen, het applicatielandschap en operationele best practices voorThermo-elektrische koelers. Van het omkeerbare Peltier-effect tot implementatie in de echte wereld in glasvezel, medische diagnostiek en autodetectie: de volgende secties bieden ingenieurs en technische besluitvormers bruikbare kennis voor het selecteren, integreren en onderhouden van deze apparaten in veeleisende omgevingen.
Inhoudsopgave
- Inzicht in het Peltier-effect en TEC-architectuur
- Belangrijkste specificaties en moduleselectiecriteria
- Maximaliseren van de koelefficiëntie in praktische ontwerpen
- Industrieel en medisch applicatielandschap
- Installatie, aandrijving en milieubescherming
- Onderhoud, levensduur en storingspreventie
- Veelgestelde vragen
Inzicht in het Peltier-effect en TEC-architectuur
De operationele basis van elkThermo-elektrische koelersHet apparaat berust op een fenomeen dat in 1834 door Jean Charles Athanase Peltier werd ontdekt. Wanneer gelijkstroom door een kruispunt gaat dat wordt gevormd door twee ongelijksoortige halfgeleidermaterialen, absorbeert het ene kruispunt warmte terwijl het andere deze warmte afgeeft. Deze omkeerbare thermische overdracht – bekend als het Peltier-effect – zorgt ervoor dat een enkele module kan functioneren als koeler of als verwarming, simpelweg door de polariteit van de ingangsstroom om te keren.
Cold Junction- en Hot Junction-gedrag
Binnen een typische Peltier-module zijn tientallen tot honderden p-type en n-type halfgeleiderpellets elektrisch in serie en thermisch parallel gerangschikt. De pellets zijn ingeklemd tussen twee keramische substraten die warmte geleiden en tegelijkertijd elektrische isolatie bieden. Wanneer gelijkstroom van het n-type naar het p-type materiaal vloeit, absorbeert de junctie warmte, waardoor een koude kant ontstaat. Bij stroom die van het p-type naar het n-type vloeit, komt warmte vrij en vormt de hete kant.
Deze architectuur produceert een temperatuurverschil over de module dat nauwkeurig kan worden gemoduleerd door de stroomsterkte aan te passen. De afwezigheid van compressoren, koelmiddelen en bewegende delen onderscheidt deze technologie van conventionele dampcompressiesystemen en biedt voordelen op het gebied van betrouwbaarheid, geluidsprofiel en vormfactorflexibiliteit.
Materialen en constructie
Bismuttelluride (Bi₂Te₃) blijft het meest efficiënte thermo-elektrische materiaal voor gebruik bij bijna kamertemperatuur. De halfgeleiderpellets worden gesoldeerd tussen keramische platen die doorgaans zijn gemaakt van aluminiumoxide (Al₂O₃) of aluminiumnitride (AlN). Metalen verbindingen verbinden de individuele pellets tot een continu circuit, en de voltooide assemblage is vaak niet groter dan enkele vierkante millimeters tot enkele vierkante centimeters, afhankelijk van de vereisten voor koelcapaciteit.
Belangrijkste specificaties en moduleselectiecriteria
Het selecteren van de juiste module vereist een zorgvuldige evaluatie van de thermische belasting, het beoogde temperatuurverschil, de beschikbare ruimte en het energiebudget. Gegevensbladparameters alleen garanderen geen optimale prestaties; ingenieurs moeten het werkpunt modelleren tegen reële omstandigheden.
Kritieke gegevensbladparameters
Vier parameters vormen de ruggengraat van elke selectiebeslissing. Het maximale koelvermogen (Q_max) vertegenwoordigt het warmtepompvermogen bij een temperatuurverschil van nul. Het maximale temperatuurverschil (ΔT_max) geeft het grootst haalbare temperatuurbereik aan tussen warme en koude zijden bij nulwarmtebelasting. Maximale stroom (I_max) en maximale spanning (V_max) bepalen het elektrische werkingsbereik.
Cruciaal is dat Q_max, ΔT_max en I_max niet tegelijkertijd kunnen worden bereikt. Door de module in de buurt van een enkel maximum te bedienen, worden de andere twee parameters gedwongen te dalen. De selectie moet daarom gebaseerd zijn op genormaliseerde prestatiecurves die het gedrag op het feitelijke beoogde werkpunt beschrijven.
Toepassingsgerichte selectiebegeleiding

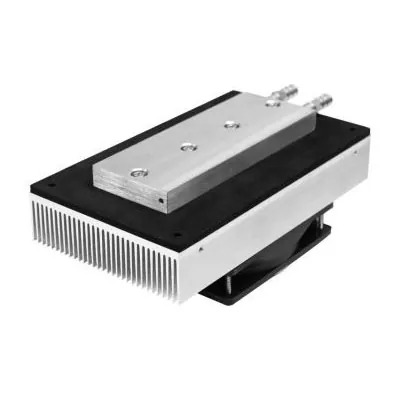

| Toepassingsvoorwaarde | Aanbevolen richting |
|---|---|
| Kleine voetafdruk, lage warmtebelasting | Luchtgekoelde TEC-montage |
| Ruimtebeperkte behuizing | Vloeistofgekoelde TEC-configuratie |
| Continue regeling van de vloeistoftemperatuur | Vloeistof-naar-vloeistof TEC-platform |
| Hoge warmtebelastingsdichtheid | Verbeterde dissipatie aan de hete kant met herberekend bedrijfspunt |
| Nauwkeurigheidsvereiste van minder dan 0,1 °C | TEC met sensorfeedback en PID-regelaar |
| Bidirectionele verwarming en koeling | H-brug-aangedreven tweeweg-temperatuurregeling |
Maximaliseren van de koelefficiëntie in praktische ontwerpen
Prestatiecoëfficiënt (COP) voor eentraps thermo-elektrische modules ligt doorgaans tussen 0,3 en 0,7, hoewel goed geoptimaliseerde systemen dit bereik kunnen overschrijden als het temperatuurverschil bescheiden is. Slecht ontworpen implementaties dalen vaak onder de 0,2. De kloof tussen deze uitkomsten is afhankelijk van drie ontwerphefbomen.
Maatstrategie: opzettelijke overmaat
Misschien wel de meest contra-intuïtieve maar impactvolle praktijk is het selecteren van een module met een maximale koelcapaciteit die vier tot zes keer de werkelijke warmtebelasting bedraagt, en deze vervolgens op slechts 20-35% van de maximale stroom laat werken. Deze aanpak minimaliseert de Joule-verwarmingsverliezen, die toenemen met het kwadraat van de stroom, terwijl toch de vereiste warmtepomp wordt geleverd. De module werkt koeler, gaat langer mee en verbruikt minder stroom voor dezelfde thermische taak.
Warmte-afwijzing aan de hete kant
De hete kant van een Peltier-module moet niet alleen de gepompte warmtebelasting afstoten, maar ook het elektrische ingangsvermogen zelf. De totale warmteafwijzing is gelijk aan de koelbelasting plus het verbruikte elektrische vermogen. Het te klein maken van het koellichaam aan de hete kant dwingt de koude kant om tegen een verhoogde omgevingstemperatuur te werken, waardoor de prestaties worden aangetast en de degradatie wordt versneld. Vloeistofkoeling of hoogefficiënte koellichamen met geforceerde lucht zijn vaak nodig wanneer de warmtebelasting een paar watt overschrijdt.
Controlestrategie
Een nauwkeurige PID-regelaar gecombineerd met een temperatuursensor met hoge resolutie zorgt voor stabiliteit van het instelpunt binnen ±0,1°C of beter. De controller moduleert de stroom naar de module in plaats van deze volledig in en uit te schakelen, waardoor thermische cyclische stress wordt vermeden en de stabiele stabiliteit wordt verbeterd.
Industrieel en medisch applicatielandschap
De unieke combinatie van solid-state werking, millisecondenrespons en koelvermogen onder de omgevingstemperatuur heeft de acceptatie in een opmerkelijk diverse reeks industrieën gestimuleerd. Elke toepassing maakt gebruik van een andere subset van voordelen die worden aangeboden doorThermo-elektrische koelers.
Glasvezelcommunicatie en fotonica
Optische zendontvangers, laserdiodes en pomplasers vereisen golflengtestabiliteit die rechtstreeks verband houdt met de junctietemperatuur. Zelfs een verschuiving van een fractie van een graad kan een golflengteafwijking veroorzaken die de specificatiegrenzen overschrijdt. Thermo-elektrische modules houden de lasertemperatuur binnen ±0,1°C, waardoor een stabiele output bij omgevingsschommelingen wordt gegarandeerd.
Medische diagnostiek en levenswetenschappen
Instrumenten voor polymerasekettingreactie (PCR) zijn afhankelijk van snelle, nauwkeurige thermische cycli tussen denaturatie-, annealing- en verlengingstemperaturen. Peltier-aangedreven thermocyclers bereiken verwarmingssnelheden van meer dan 20°C per seconde en koelsnelheden van meer dan 5°C per seconde, waardoor een snellere diagnostische doorlooptijd mogelijk is. De temperatuuruniformiteit over een plaat met 96 putjes kan binnen ±0,1°C worden gehandhaafd.
Medische lasersystemen – waaronder CO₂-, YAG-, diode- en fiberlasers – vertrouwen op thermo-elektrische stabilisatie om optische componenten te beschermen en de straalkwaliteit te behouden. Het solid-state karakter van TEC's maakt integratie in compacte handstukken en op een console gemonteerde laserkoppen mogelijk zonder de trillingen die de optische uitlijning zouden verstoren.
Automotive-detectie en LiDAR
Automotive LiDAR-systemen maken gebruik van laserdiodes waarvan de emissiegolflengte verschuift met de temperatuur. TEC's stabiliseren deze laserbronnen tegen extreme temperatuurschommelingen onder de motorkap, waardoor de detectienauwkeurigheid en bereikprestaties behouden blijven. De afwezigheid van bewegende delen is vooral waardevol in auto-omgevingen met veel trillingen.
Industriële instrumentatie en analytische apparatuur
Analytische instrumenten, apparatuur voor de fabricage van halfgeleiders en omgevingsanalysatoren maken gebruik van thermo-elektrische temperatuurregeling voor monsterconditionering, detectorkoeling en referentiepuntstabilisatie. Koude platen en vloeistof-naar-vloeistof-assemblages bieden de thermische stabiliteit die nodig is voor herhaalbare metingen in procescontroleomgevingen.
Installatie, aandrijving en milieubescherming
Een juiste installatie en elektrische aandrijving zijn essentieel voor het behalen van nominale prestaties en het garanderen van een lange levensduur van de module. Veel voortijdige defecten zijn het gevolg van vermijdbare montage- en bedieningsfouten en niet van inherente productbeperkingen.
Montage en thermische interface
De vlakheid van het contactoppervlak tussen de module, het koellichaam en de koude plaat moet beter zijn dan ±0,02 mm. Er moet een dunne, uniforme laag hoogwaardig thermisch vet – ongeveer 0,02 mm tot 0,1 mm dik – worden aangebracht op zowel de warme als de koude oppervlakken om de thermische contactweerstand te minimaliseren.
Schroeven moeten stapsgewijs diagonaal worden vastgedraaid. De aanbevolen compressie varieert van 150 tot 300 kPa (ongeveer 10 tot 21 kg/cm²). Overmatige of ongelijkmatige druk kan het broze keramische substraat doen scheuren en de interne halfgeleiderpellets beschadigen.
Vereisten voor stroomvoorziening
Een DC-geregelde voeding met minder dan 10% rimpel is verplicht. Constante stroomaandrijving of PWM-spanningsregeling heeft de voorkeur boven directe harde start op volle spanning, wat de module kan belasten en de operationele levensduur kan verkorten. Bij het schakelen tussen verwarmings- en koelmodi mag de omgekeerde polariteit alleen worden toegepast nadat de module weer op kamertemperatuur is gekomen, doorgaans na een afkoelperiode van 10 tot 15 minuten.
Condensatie en milieubescherming
Bij gebruik onder het dauwpunt van de omgeving zal condensatie aan de koude zijde ontstaan. Het binnendringen van vocht kan de thermische prestaties na verloop van tijd verslechteren en interne verbindingen aantasten. Beschermende maatregelen omvatten thermische isolatiewikkeling, afdichting van potgrond, hydrofobe coatings en ontworpen afvoerkanalen. Gebruik in corrosieve gasomgevingen moet worden vermeden, tenzij de module volledig is ingekapseld.
Onderhoud, levensduur en storingspreventie
Thermo-elektrische koelers zijn inherent betrouwbare apparaten met een gemiddelde tijd tussen storingen die vaak worden genoemd in het bereik van 100.000 tot 200.000 uur onder gunstige omstandigheden. De werkelijke levensduur hangt echter sterk af van de amplitude van de thermische cycli, het huidige aandrijfprofiel en omgevingsfactoren.
Routine-inspectiepraktijken
- Inspecteer de staat van het thermische vet elke zes maanden; opnieuw aanbrengen als uitdroging of barsten worden waargenomen.
- Reinig de vinnen van het koellichaam aan de hete kant met perslucht om de luchtstroom en het warmteafvoervermogen te behouden.
- Controleer de temperatuurstabiliteit tijdens bedrijf; toenemende fluctuaties kunnen duiden op een verslechterende thermische interface of modulevermoeidheid.
- Bewaak het stroomverbruik op het bedrijfspunt; stijgende stroom voor dezelfde thermische belasting suggereert een toenemende interne weerstand.
Veelvoorkomende faalmodi
Thermische stress door herhaalde cycli tussen warme en koude toestanden blijft het dominante degradatiemechanisme. Vermoeidheid van soldeerverbindingen en barsten van halfgeleiderpellets kunnen zich na honderdduizenden cycli ontwikkelen als de temperatuurschommelingen groot zijn. Het gebruik van de module bij lagere stroomfracties en het handhaven van stabiele thermische interfaces verlengt de levensduur aanzienlijk.
Vochtgerelateerde storingen, waaronder corrosie en elektrische kortsluiting, kunnen worden voorkomen door een goede afdichting en condensatiebeheer. In toepassingen waarbij de koude kant onder het dauwpunt werkt, is robuuste vochtbescherming niet optioneel, maar essentieel voor een betrouwbare werking op de lange termijn.
Veelgestelde vragen
Kan een thermo-elektrische koelbox tegelijkertijd koelen en verwarmen?
Ja. Door het H-brugcircuit zo te regelen dat de polariteit van het ingevoerde gelijkstroomvermogen wordt gewijzigd, kunnen de functies aan de koude en warme zijde binnen milliseconden worden geschakeld. Dit maakt een nauwkeurige temperatuurregeling in twee richtingen mogelijk zonder extra verwarmingselement. Eén enkele module kan een component koelen tijdens bedrijf en verwarmen tijdens opstart- of inactiviteitsperiodes.
Wat zijn de belangrijkste procesdetails bij het installeren van een thermo-elektrische koeler?
Drie factoren zijn van cruciaal belang. Ten eerste moet de vlakheid van het contactoppervlak tussen het koellichaam en de koude plaat beter zijn dan ±0,02 mm. Ten tweede moet op beide zijden een dunne, uniforme laag siliconenvet met een hoge thermische geleidbaarheid worden aangebracht. Ten derde moeten de schroeven diagonaal en gelijkmatig worden aangedraaid, met een aanbevolen druk tussen 150 en 300 kPa. Een ongelijkmatige kracht kan de interne halfgeleiderpellets verpletteren en de module vernietigen.
Voldoen thermo-elektrische koelers aan de internationale milieunormen?
Ja. Thermo-elektrische koelers gebruiken gedurende hun gehele levenscyclus geen chloorfluorkoolwaterstoffen (CFK's), chloorfluorkoolwaterstoffen (HCFK's) of andere chemische koelmiddelen. Uiteraard voldoen ze aan de strengste milieuvoorschriften, waaronder de Europese RoHS- en REACH-richtlijnen en de Noord-Amerikaanse milieueisen.
Wat gebeurt er als de stroomrichting tijdens bedrijf wordt omgekeerd?
De koude en warme kant wisselen om: de module begint te verwarmen op wat voorheen de koude kant was. Dit is een normale en nuttige functie voor bidirectionele temperatuurregeling. Omgekeerde polariteit mag echter alleen worden toegepast nadat de module weer bijna op kamertemperatuur is gekomen. Onmiddellijke omkering onder belasting kan thermische spanning veroorzaken die soldeerverbindingen en halfgeleiderpellets beschadigt.
Kunnen thermo-elektrische koelers in een vacuüm werken?
Ja. Thermo-elektrische koelers zijn compatibel met vacuümomgevingen omdat bij hun constructie geen organische materialen worden gebruikt die kunnen uitgassen. De enige beperking is de loodisolatie; PVC-geïsoleerde draden moeten worden vermeden. Voor vacuümtoepassingen wordt de voorkeur gegeven aan met teflon geïsoleerde of niet-geïsoleerde draadleidingen.
Hoe laag kan de temperatuur van een thermo-elektrische koeler worden?
Een eentrapsmodule kan doorgaans een temperatuurverschil van 60 tot 70 °C tussen de warme en koude zijde bereiken. Door gebruik te maken van meertraps cascademodules in een vacuümomgeving zijn temperaturen tot wel −100°C haalbaar. Elke extra fase verlaagt echter de totale COP, dus meertrapsontwerpen zijn gereserveerd voor toepassingen waarbij het temperatuurdoel het rendementsverlies rechtvaardigt.
Voor elke thermische uitdaging is er een solid-state oplossing die wacht om ontwikkeld te worden. Of de eis nu vraagt om koeling onder de omgevingstemperatuur van een laserdiode, nauwkeurige temperatuurcycli voor moleculaire diagnostiek of robuuste thermische stabilisatie in een sensorpakket voor auto's, de juiste moduleconfiguratie en aandrijfstrategie maken het verschil tussen adequate en uitzonderlijke prestaties.
