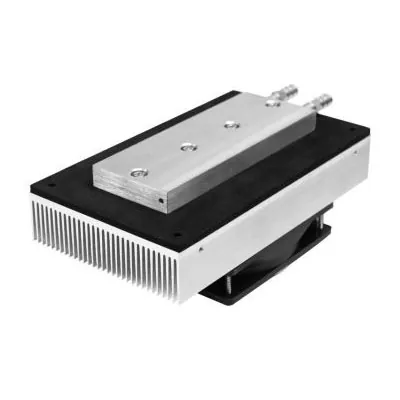

X-Meritan ontwikkelt en produceert thermo-elektrische koelcomponenten. Deze componenten kunnen worden geconfigureerd op basis van het vloeistofdebiet, de warmtebelasting, de doeltemperatuur, de beschikbare installatieruimte en de vereisten voor warmteafvoer aan de luchtzijde. Wij produceren Liquid-to-Air Thermo-elektrische koelerassemblages, een geïntegreerde oplossing voor thermisch beheer die thermo-elektrische modules gebruikt om warmte van het vloeistofcircuit over te dragen aan de omringende lucht. Dit systeem integreert een vloeistofkoelplaat, thermo-elektrische koeler, radiator en ventilator in één enkel onderdeel, waardoor actieve temperatuurregeling voor vloeistofgekoelde apparatuur mogelijk wordt gemaakt zonder dat er een compressor of koelmiddel nodig is.
●Vloeistof-naar-lucht-warmteoverdracht: Brengt warmte over van het vloeistofcircuit naar de omgevingslucht via een thermo-elektrische koelmodule en een luchtgekoeld koellichaam.
Actieve temperatuurregeling: Biedt actieve koeling en verwarming voor toepassingen die gecontroleerde vloeistoftemperaturen vereisen.
Geïntegreerd ontwerp: Combineert de TEC-module, vloeibare koude plaat, koellichaam, ventilator en gerelateerde componenten in een compacte thermische montage.
Geen koelmiddel: maakt gebruik van thermo-elektrische koeling in vaste toestand zonder compressor of koelmiddelcircuit.
Compact en weinig trillingen: Geen mechanische compressor binnen de TEC, waardoor de montage geschikt is voor gevoelige apparatuur en systemen met beperkte ruimte.
Aanpasbare configuratie: Koelcapaciteit, afmetingen, vloeistofinterfaces, elektrische kenmerken en componenten aan de luchtzijde kunnen worden aangepast aan de toepassingsvereisten.
Een vloeistof-naar-lucht thermo-elektrische koeler maakt gebruik van het Peltier-effect om warmte van de vloeistofzijde naar de luchtzijde te verplaatsen.
Het fundamentele thermische pad is:
●vloeistof → Koude plaat → TEC-module → Koellichaam → Ventilator → Omgevingslucht
Wanneer gelijkstroom wordt toegepast op de TEC-module, wordt warmte geabsorbeerd van de vloeibare koude plaat en overgebracht naar het koellichaam aan de warme zijde. De ventilator blaast vervolgens lucht door het koellichaam om de warmte naar de omgeving af te voeren.
De koelprestaties zijn afhankelijk van de TEC-module, de vloeistofstroomsnelheid, de thermische interface, de warmteafvoer aan de hete kant, de omgevingstemperatuur en de elektrische bedrijfsomstandigheden.
Gebruikt voor temperatuurstabilisatie van lasersystemen, optische componenten en andere vloeistofgekoelde opto-elektronische apparatuur.
vloeistof-naar-lucht thermo-elektrische koelerconstructies zijn geschikt voor analytische instrumenten, laboratoriumtemperatuurcontrolesystemen en testapparatuur die stabiele vloeistoftemperaturen vereisen.
Kan worden geïntegreerd in medische en diagnostische apparatuur waar compacte vloeistoftemperatuurregeling vereist is.
Geschikt voor het koelen van vloeistoflussen in elektronische apparatuur, besturingssystemen, sensoren en andere warmtegevoelige industriële apparaten.
Kan worden gebruikt voor lokaal thermisch beheer van batterijgerelateerde componenten en andere systemen die vloeistofkoeling vereisen.
Geschikt voor toepassingen die gecontroleerde vloeistoftemperaturen vereisen zonder koeling op compressorbasis.
X-Meritan kan vloeistof-naar-lucht thermo-elektrische koelerconstructies ontwikkelen volgens toepassingsspecifieke thermische en mechanische vereisten.
Maatwerk kan bestaan uit:
● TEC-modulegrootte en -configuratie
● Koelcapaciteit
● Afmetingen vloeibare koude plaat
● Vloeistofinlaat- en uitlaatconfiguratie
● Slang- of fittingvereisten
● Vloeistofstroomsnelheid
● Afmetingen koellichaam
● Ventilatorgrootte en luchtstroom
● Bedrijfsspanning en -stroom
● Temperatuursensoren
● Montagestructuur
● Elektrische aansluitingen
● Algemene montageafmetingen
Klanten kunnen thermische vereisten, technische tekeningen, bestaande monsters of apparatuurspecificaties ter evaluatie verstrekken.
Geïntegreerde TEC-oplossingen: TEC-modules, vloeibare koudeplaten, koellichamen en ventilatoren kunnen als één thermisch geheel worden ontworpen.
Expertise op het gebied van thermo-elektrische materialen: De interne ontwikkeling van thermo-elektrische materialen ondersteunt toepassingsspecifieke TEC-configuraties.
Aangepast thermisch ontwerp: Koelcapaciteit, vloeistofstroom, afmetingen en elektrische parameters kunnen worden afgestemd op het daadwerkelijke systeem.
Van prototype tot productie: ondersteuning van thermisch ontwerp en prototypeontwikkeling tot testen en volumeproductie.
Toepassingsgerichte engineering: Het ontwerp houdt rekening met het volledige thermische pad in plaats van de TEC-module afzonderlijk te selecteren.
Het is een geïntegreerd koelsamenstel dat gebruik maakt van een thermo-elektrische module om warmte van een vloeistofcircuit naar de omringende lucht over te dragen. Het bestaat uit een vloeibare koude plaat, een thermo-elektrische koeler (TEC) module, een luchtgekoelde radiator en een ventilator.
Een vloeistofgekoeld TEC-samenstel koelt de vloeistof af via een koude plaat en voert de warmte via een radiator af aan de omringende lucht. Deze configuratie is erg handig wanneer een warmtebron is aangesloten op het vloeistofcircuit, of wanneer vloeistofkoeling zorgt voor een beter thermisch contact met de doelapparatuur.
Ja. Door de polariteit van de TEC-module om te keren, kan de richting van de warmteoverdracht worden omgekeerd, waardoor hetzelfde samenstel actieve verwarming of koeling kan bieden wanneer het systeemontwerp bidirectionele temperatuurregeling ondersteunt.
De nuttigste informatie omvat warmtebelasting, vloeistoftype, vloeistofstroomsnelheid, inlaattemperatuur, doeltemperatuur, omgevingstemperatuur, beschikbare installatieruimte, stroomvoorziening en aansluitvereisten. Technische tekeningen of monsters kunnen ons ook helpen de mechanische structuur te evalueren.
Ja. Vloeistofinlaat-/uitlaataansluitingen, afmetingen van de koude plaat, radiatorconfiguratie, ventilatorselectie, montagestructuur en algemene montageafmetingen kunnen allemaal worden aangepast aan de toepassing.
