Assemblages met micro-thermo-elektrische koelers

X-Meritan produceert precisie-assemblages met micro-thermo-elektrische koelers om de thermische knelpunten, het risico op uitgassing en de assemblagecomplexiteit die gepaard gaat met het monteren van afzonderlijke koelcomponenten te elimineren. Door micro-Peltier-elementen, op maat gemaakte headerbases (Kovar, CuW, HTCC/LTCC) en feedbackthermistors onder cleanroomomstandigheden te integreren, vormt deze oplossing een kant-en-klare subassemblage die klaar is om te worden bevestigd. Actieve spotkoeling direct onder de optische chip minimaliseert donkere ruis in sensorarrays en vergrendelt emissiegolflengten voor krachtige laserdiodes.

Pakketformaten en substraattechniek

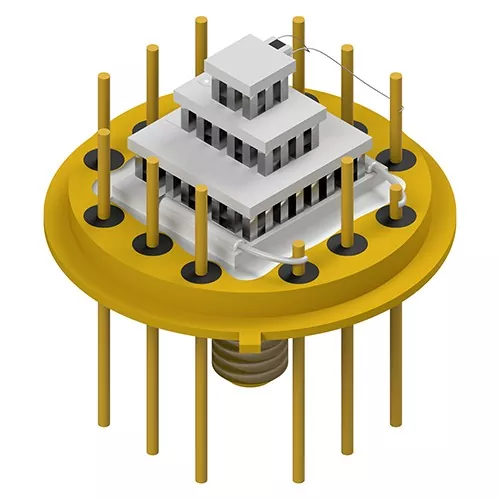

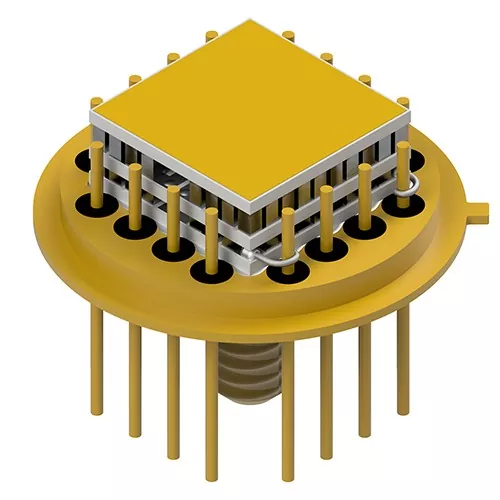

Transistoroverzicht (TO-Can) headers

Op grote schaal gebruikt in telecomtransceivers, VCSEL's en miniatuurspectroscopische sensoren. De headerbases zijn gemaakt van nikkel/verguld Kovar of staal met aangepaste pingeometrie (cilindrische, afgeplatte uiteinden of spijkerkop) om de interne draadverbinding te stroomlijnen.

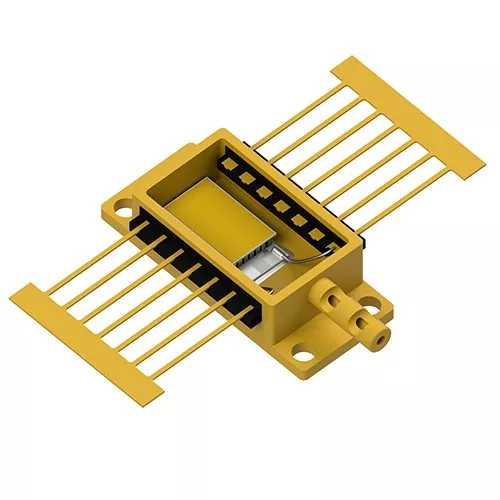

Opto-elektronische behuizingen met hoge integriteit

Ontworpen voor thermische belastingen van meerdere watt en compacte fotodetectorarrays waarbij structurele stijfheid en nauwkeurige co-planariteit voorop staan.

Kernprestaties

Eutectische micro-binding: Submodules worden met behulp van AuSn-eutectische voorvormen rechtstreeks aan de verpakkingsheaders gesoldeerd, waardoor geleidende epoxy's worden geëlimineerd en organische ontgassing in hermetische afdichtingen wordt vermeden.

Onderdrukking van donkere ruis: Actieve spotkoeling verlaagt de junctietemperaturen van de fotodetectorarray, vermindert de thermische donkerstroom en verbetert de algehele signaal-ruisverhouding (S/N).

Flexibele leadframeconfiguraties: Headerpennen kunnen worden aangepast met afgeplatte oppervlakken of puntige uiteinden om de lusinductie te verlagen en geautomatiseerde draadverbindingsprocessen te vereenvoudigen.

Meertraps-stagingmogelijkheden: Geschikt voor eentraps tot viertraps micro-TEC-configuraties voor toepassingen die diepe koelingsverschillen vereisen (ΔT>70∘C).

Co-Developed Packaging (JDP): Volledige technische ondersteuning voor toepassingen, van thermische CAD-modellering en materiaalselectie tot snelle monsterprototyping en massaproductie.

Primaire applicatiedomeinen

Optische communicatie en fotonica

Biedt golflengtestabilisatie voor TOSA/ROSA-transceivers, EML-lasers en DWDM-netwerken door de laserjunctietemperatuur te vergrendelen onder variabele behuizingstemperaturen.

Infrarood- en XRF-spectroscopie

Assemblies with Micro Thermoelectric Coolers leveren koude-substraatplatforms voor röntgenfluorescentie (XRF) en niet-dispersieve infrarood (NDIR) sensoren, waardoor signaaldrift tijdens omgevingsanalyse wordt voorkomen.

Krachtige industriële lasers

Beheert de warmtestroom in Butterfly- (BTF) en High Heat Load (HHL)-pakketten, waardoor de straalkwaliteit behouden blijft en de levensduur van de diode wordt verlengd.

Lucht- en ruimtevaart- en defensiedetectie

Koeling voor focal plane arrays (FPA), nachtzichtdetectoren en optische geleidingssensoren die worden blootgesteld aan zware mechanische trillingen en thermische schokken.

Kwaliteitscontrole

Interne cleanroomverpakking: Alle micro-TEC-plaatsingen, draadverbindingen en afdichtingswerkzaamheden vinden plaats in gecontroleerde omgevingen om oxidatie en vochtophoping te voorkomen.

100% parameterscreening: Elke assemblage met microthermo-elektrische koelers wordt vóór verzending getest op AC-weerstand (Rac), isolatieweerstand, thermische respons en maattoleranties.

Traceerbare supply chain-integriteit: Directe samenwerking met gevalideerde headerfabrikanten garandeert de hechting van gold-plating, vacuümdichtheid en strikte naleving van ISO9001-normen.

Veelgestelde vragen

Wat is het voordeel van het kopen van een voorgemonteerde TEC-on-header ten opzichte van het intern monteren van discrete TEC's?

Voorgeïntegreerde assemblages elimineren complex handmatig microsolderen, garanderen door de fabriek geverifieerde eutectische bindingsintegriteit (Rth-minimalisatie) en voorkomen verontreiniging door uitgassing in verzegelde verpakkingen.

Kan X-Meritan micro-TEC's monteren op door de klant geleverde aangepaste headers?

Ja. Via ons Joint Development Packaging (JDP)-programma kunnen klanten kiezen uit onze standaard Kovar/CuW-headers of eigen behuizingen verzenden voor fabrieks-TEC-integratie en wire-bonding.

Hoe verbetert de eutectische binding van goud-tin (AuSn) de betrouwbaarheid van de verpakking?

In tegenstelling tot organische lijmen of standaard zachte soldeersels, biedt AuSn eutectische binding een hogere thermische geleidbaarheid, geen organische ontgassing en een sterke verbindingssterkte die stroomafwaarts bestand is tegen hoge temperaturen.

Welke gegevens zijn nodig om een ​​op maat gemaakt micro-TEC-pakketontwerp te evalueren?

Geef de stijl van het doelpakket op (bijv. TO-8, BTF), warmtebelasting (Qc), doeltemperatuurverschil (ΔT), pinconfiguratievereisten en gewenste stuurspannings-/stroomlimieten.
