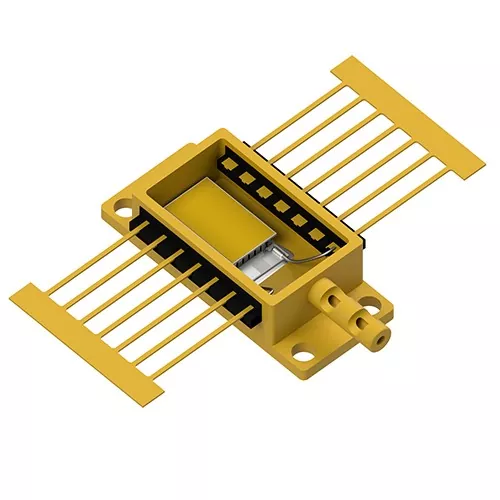

Peltier-koeleenheid

X-Meritan is een Chinese fabrikant die gespecialiseerd is in Peltier Cooling Assembly-oplossingen op basis van geavanceerde thermische halfgeleidertechnologie. De assemblage werkt via het halfgeleider Peltier-effect, waarbij warmte wordt overgedragen tussen twee keramische platen wanneer elektrische stroom door thermo-elektrische materialen gaat. In tegenstelling tot mechanische koelsystemen werkt het zonder compressoren of koelmiddelen, waardoor trillingen, geluid en onderhoudsvereisten voor precisiekoelingstoepassingen worden verminderd. Het geïntegreerde ontwerp combineert thermo-elektrische modules met warmtedissipatiestructuren, waardoor installatie in compacte apparatuur mogelijk is waar nauwkeurige temperatuurregeling vereist is.

Kernfuncties

Compact ontwerp

De compacte structuur maakt integratie in apparatuur met beperkte installatieruimte mogelijk. Het dunne profiel is geschikt voor optische modules, draagbare medische apparaten en andere systemen die een efficiënte thermische controle vereisen.

Snelle temperatuurreactie

Het thermo-elektrische werkingsprincipe maakt een snelle koel- of verwarmingsreactie mogelijk na activering van de stroom, waardoor apparatuur sneller stabiele temperatuuromstandigheden bereikt.

Nauwkeurige thermische aanpassing

De koel- en verwarmingsprestaties kunnen worden geregeld door de elektrische stroom aan te passen, waardoor een flexibele temperatuurregeling voor gevoelige elektronische en optische componenten ontstaat.

Betrouwbaarheid in vaste toestand

Omdat er geen interne bewegende componenten zijn, vermindert de assemblage de mechanische trillingen en het bedrijfsgeluid, terwijl de continue werking in industriële omgevingen wordt ondersteund.

Productparameter

Productstructuur

1. Hoogwaardig keramisch substraat: keramische platen van aluminiumoxide (Al2O3) of aluminiumnitride (AlN) zorgen voor elektrische isolatie en thermische geleidbaarheid en ondersteunen tegelijkertijd halfgeleidercomponenten.

2. Halfgeleiderthermokoppels: halfgeleiderparen van het P-type en N-type zijn verbonden door middel van precisielassen om het thermo-elektrische effect voor warmteoverdracht te genereren.

3. Beschermende inkapseling: Afdichtingsmaterialen helpen de interne componenten tijdens bedrijf te beschermen tegen vocht en oxidatie.

4. Elektrische leidingen: Duurzame leidingen ondersteunen een stabiele stroomoverdracht en integratie in industriële of elektronische systemen.

Prestatievoordelen

1. Groot temperatuurverschil: De assemblage kan een maximaal temperatuurverschil (ΔTmax) van 60-70 °C bereiken, waardoor plaatselijke koelprestaties worden geleverd voor precisieapparatuur die onder verschillende omgevingsomstandigheden werkt.

2. Stabiele werking op lange termijn: De solid-state structuur vermindert mechanische slijtage en ondersteunt continue werking zonder prestatieverlies veroorzaakt door bewegende componenten.

3. Flexibele spanningsopties: Verschillende spanningsspecificaties maken integratie in verschillende elektronische systemen mogelijk, waaronder optische apparatuur, medische apparaten en autotoepassingen.

4. Efficiënte warmteoverdracht: De combinatie van thermo-elektrische elementen en koellichaamstructuren verbetert de efficiëntie van de warmteafvoer, terwijl de installatiegrootte compact blijft.

Toepassingsgebieden

1. Optische communicatie: wordt gebruikt voor het handhaven van stabiele temperaturen in optische modules en fotonische apparatuur om consistente prestaties te ondersteunen.

2. Medische testapparatuur: Toegepast in diagnostische en laboratoriumsystemen waar nauwkeurige thermische regeling vereist is.

3. Auto-elektronica: Geschikt voor compacte elektronische systemen die effectief warmtebeheer vereisen.

4. Laboratoriuminstrumenten: Biedt gecontroleerde verwarmings- en koelfuncties voor precisietestapparatuur.

Installatiehandleiding

1. Oppervlaktecontact: Houd de contactoppervlakken vlak en breng gelijkmatig thermisch vet aan. Draai de schroeven gelijkmatig aan om ongelijkmatige druk te voorkomen die de keramische platen kan beschadigen.

2. Warmteafvoer: Installeer een geschikt koellichaam aan de warme kant om warmteaccumulatie te voorkomen en de koelefficiëntie te behouden.

3. Bescherming tegen vocht: Bescherm in vochtige omgevingen de bedradingsverbindingen en randen tegen blootstelling aan vocht om het risico op oxidatie te verminderen.

4. Regelmatig schoonmaken: Verwijder regelmatig stof van de radiator en het koellichaam om de luchtstroom en de thermische uitwisselingsprestaties te behouden.

Over X-Meritan

X-Meritan is gespecialiseerd in de ontwikkeling van halfgeleiderkoelingstechnologie en oplossingen voor thermisch beheer. Ondersteund door een R&D-team onder leiding van 6 PhD's en een productieteam van meer dan 200 mensen, richt het bedrijf zich op productontwikkeling, productieprocessen en kwaliteitsmanagement. Met een kwaliteitsmanagementsysteem dat is gecertificeerd volgens de ISO9001:2015- en IATF16949:2016-normen, samen met UL- en CQC-certificeringen voor productveiligheidseisen, handhaaft X-Meritan gestructureerde productieprocedures om stabiele prestaties en consistente kwaliteit te ondersteunen.

Met ervaring in thermo-elektrische technologie en koelsysteemintegratie biedt X-Meritan Peltier Cooling Assembly-oplossingen voor optische communicatie, medische apparatuur en andere precisietoepassingen. Het bedrijf combineert expertise op het gebied van halfgeleidertechnologie, productiecapaciteiten en kwaliteitscontroleprocessen om betrouwbare oplossingen voor thermisch beheer te ontwikkelen voor verschillende toepassingsvereisten.

Veelgestelde vragen

Vraag: Welke technologie gebruikt dit koelsysteem?

A: Het maakt gebruik van thermo-elektrische halfgeleidertechnologie gebaseerd op het Peltier-effect om warmte over te dragen zonder mechanische koelcomponenten.

Vraag: Genereert het systeem geluid tijdens bedrijf?

A: De solid-state structuur heeft geen bewegende delen, waardoor een stille werking met minder trillingen wordt bereikt.

Vraag: Welke keramische materialen zijn beschikbaar?

A: De keramische platen kunnen gemaakt zijn van aluminiumoxide (Al2O3) of aluminiumnitride (AlN) materialen.

Vraag: Welke industrieën kunnen deze oplossing gebruiken?

A: Peltier Cooling Assembly kan worden toegepast in optische communicatieapparatuur, medische testsystemen, auto-elektronica en laboratoriuminstrumenten.

Vraag: Kunnen de elektrische specificaties worden aangepast?

EEN: Ja. Bedrijfsspannings- en stroomspecificaties kunnen worden geselecteerd op basis van verschillende systeemvereisten.

Vraag: Hoe kunnen de productprestaties worden gehandhaafd?

A: Een goede warmteafvoer, schone koellichamen en bescherming tegen vocht zorgen voor een stabiele werking.
