NTC-thermistor voor optische communicatie

X-Meritan produceert NTC-thermistor voor optische communicatie die wordt gebruikt voor temperatuurmeting in optische transceivers, waaronder SFP-, QSFP- en CFP-vormfactoren. Deze componenten worden dicht bij de laserdiode of in de TEC-regellus geplaatst om realtime temperatuurfeedback te bieden. De weerstandswaarde verandert voorspelbaar met de temperatuur, waardoor het regelcircuit een stabiel laserwerkpunt kan behouden.

Nauwkeurige temperatuurbewaking in optische modules is geen gemaksfunctie. De lasergolflengte verschuift voor veel DFB-lasers met ongeveer 0,1 nm per graad Celsius. Een temperatuurafwijking van een paar graden kan de uitvoer buiten het acceptabele kanaalvenster in DWDM-systemen brengen. De NTC-thermistor voor optische communicatie levert het feedbacksignaal dat de TEC-driver gebruikt om deze drift te corrigeren.

Hoe de NTC-thermistor functioneert in een optische module

De NTC-thermistor voor optische communicatie is doorgaans verbonden met dezelfde submount als de laserdiode of aan de koude kant van de TEC. Naarmate de lasertemperatuur verandert, verandert de thermistorweerstand volgens een niet-lineaire curve gedefinieerd door de R25-waarde en de B-constante. Het regelcircuit meet deze weerstand, zet deze om in een temperatuurwaarde en past de TEC-stroom aan om de laser weer op de doeltemperatuur te brengen.

De relatie tussen weerstand en temperatuur volgt de standaardvergelijking:

R(T) = R25 × exp[ B × (1/T - 1/298,15) ]

Waar T in Kelvin is en B de materiële constante is. Voor optische moduletoepassingen zijn B25/50-waarden tussen 3380 K en 3950 K gebruikelijk. De keuze hangt af van het verwachte bedrijfstemperatuurbereik en de door het regelcircuit vereiste resolutie.

Technische parameters

In de onderstaande tabel vindt u de standaardconfiguraties die verkrijgbaar zijn bij X-Meritan. Aangepaste waarden zijn mogelijk voor volumeprojecten.

Alle waarden worden tijdens de productie geverifieerd. Per batch kan een volledig testrapport met weerstands- en B-waardemetingen worden aangeleverd.

Belangrijke opmerking over zelfverhitting: De meetstroom door de NTC moet laag genoeg zijn zodat het in de thermistor gedissipeerde vermogen de temperatuur niet met meer dan 0,1°C doet stijgen. Voor een 10 kΩ NTC met een dissipatiefactor van 1,5 mW/°C betekent dit dat de meetstroom onder ongeveer 120 µA moet blijven. Als dit wordt overschreden, geeft de thermistor een hogere temperatuur aan dan de werkelijke lasertemperatuur, waardoor de regellus te koud kan worden.

Fysiek ontwerp en montage

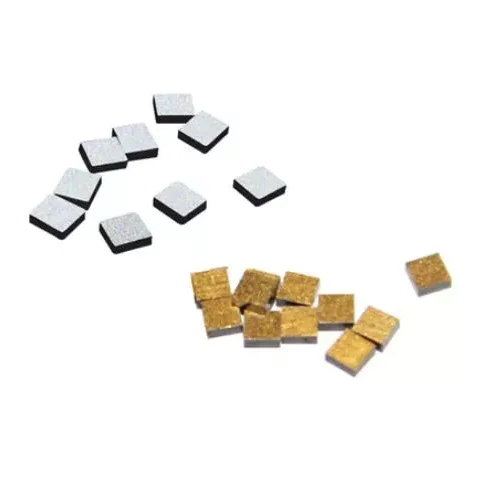

X-Meritan levert NTC-thermistor voor optische communicatie in kale chipvorm, met Au- of Ag-elektroden, geschikt voor draadverbindingen of solderen op keramische submounts. De chipafmetingen liggen doorgaans in het bereik van 0,5 mm x 0,5 mm tot 1,0 mm x 1,0 mm, met een dikte van 0,2 mm tot 0,5 mm. Deze kleine voetafdruk maakt plaatsing direct naast de laserdiode mogelijk zonder het optische pad te verstoren.

Voor klanten die de voorkeur geven aan een voorgemonteerd onderdeel, kan de chip met stroomdraden worden gemonteerd op een kleine drager van aluminiumoxide of aluminiumnitride. Deze versie is gemakkelijker te hanteren in handmatige assemblagelijnen en vereenvoudigt het lijmproces.

Het elektrodeoppervlak is ontworpen voor Au-draadverbindingen of PbSn/AuSn-solderen. De specifieke metallisatie wordt geselecteerd op basis van het assemblageproces van de klant. Wij bieden datasheets met de aanbevolen verbindingsparameters voor elk elektrodetype.

Reactietijd en thermische koppeling

De thermische tijdconstante van een NTC met kale chip is doorgaans minder dan 1 seconde wanneer deze is gemonteerd met een dunne laag thermische lijm of soldeer. In stilstaande lucht, zonder montage, is de tijdconstante hoger. Voor optische moduletoepassingen moet de NTC thermisch worden gekoppeld aan hetzelfde oppervlak als de laserdiode of TEC-koudeplaat. Een dikke lijmlijn of luchtspleet vertraagt ​​de respons en introduceert een temperatuurverschil tussen de sensor en de laser.

Wij raden aan om de NTC-chip te monteren met een thermisch geleidende lijm of soldeervoorvorm. De dikte van de hechtlaag moet worden beperkt tot minder dan 25 µm. Dit zorgt ervoor dat de NTC de lasertemperatuur met minimale vertraging volgt, wat van cruciaal belang is voor TEC-regellussen die werken met updatesnelheden boven 10 Hz.

Stabiliteit en langetermijnafwijking

NTC-thermistor voor optische communicatie kan in de loop van de tijd een klein weerstandsverschil vertonen, vooral bij gebruik bij hogere temperaturen. Onze materiaalformulering en elektrodepassivering verminderen deze drift tot een niveau dat de prestaties van de optische module gedurende een typische levensduur van 10 jaar niet beïnvloedt. De onderstaande tabel toont de verwachte drift onder verschillende opslagomstandigheden, gebaseerd op interne betrouwbaarheidstests.

Deze waarden zijn gebaseerd op versnelde tests en vormen geen garanties. De werkelijke drift hangt af van de montagespanning, vochtigheid en bedrijfsstroom. Voor gekwalificeerde projecten kunnen wij een gedetailleerd betrouwbaarheidsrapport verstrekken.

Productie en kwaliteitscontrole

De NTC-chips worden in onze eigen fabriek geproduceerd met behulp van keramische verwerkingstechnieken. De productiestroom omvat poedervoorbereiding, tape-gieten, elektrodeprinten, sinteren, in blokjes snijden en uiteindelijke elektrische tests. De materiaalsamenstelling hebben wij in eigen beheer, waardoor aanpassing van de B-waarde en weerstandseigenschappen mogelijk is.

Elke batch wordt getest op:

● Weerstand bij 25°C met behulp van een nauwkeurig constant temperatuurbad

● B-waarde berekend op basis van weerstandsmetingen bij 25°C en 50°C

● Visuele inspectie onder vergroting

● Isolatieweerstand

● Optionele thermische cycli op verzoek van de klant

Testgegevens worden gearchiveerd en kunnen bij elke zending beschikbaar worden gesteld. Ook ondersteunen wij klantspecifieke inkomende inspectieprocedures.

Selectiegids

Houd rekening met de volgende factoren om de juiste NTC-thermistor voor uw optische module te selecteren:

1. R25-waarde

Gangbare waarden zijn 10 kΩ en 100 kΩ. Lagere weerstandswaarden verbruiken meer meetstroom, maar zijn minder gevoelig voor ruis. Hogere weerstandswaarden zijn gemakkelijker te meten met eenvoudige ADC-circuits. De keuze hangt vaak af van het TEC-controller-IC dat in de module wordt gebruikt. Veel laserdriver- en TEC-controllerchips zijn geoptimaliseerd voor een specifiek NTC-weerstandsbereik, doorgaans 10 kΩ of 50 kΩ.

2. B-waarde

De B-waarde bepaalt hoeveel de weerstand per graad verandert. Een hogere B-waarde geeft een grotere weerstandsverandering per graad, wat de temperatuurresolutie kan verbeteren. Een zeer hoge B-waarde betekent echter ook dat de weerstand zeer hoog wordt bij lage temperaturen, die het ingangsbereik van het meetcircuit kunnen overschrijden. B25/50 = 3435 K is een gebruikelijk compromis voor optische modules die werken tussen -10°C en +75°C.

3. Tolerantie

De weerstandstolerantie en de B-waardetolerantie hebben rechtstreeks invloed op de nauwkeurigheid van de temperatuurmeting. Een weerstandstolerantie van ±1% gecombineerd met ±1% B-waardetolerantie resulteert in een initiële temperatuurfout van ongeveer ±0,3°C bij 25°C. Voor DWDM-toepassingen waarbij de golflengtestabiliteit binnen ± 0,01 nm moet liggen, kan deze fout te groot zijn. Een kalibratiestap in de modulefirmware kan de initiële tolerantie compenseren, maar de tolerantie moet strak genoeg zijn zodat de kalibratie geldig blijft over het werkingsbereik.

4. Verpakken en lijmen

De NTC moet passen binnen de beschikbare ruimte in de optische module. Kale spanen hebben de kleinste voetafdruk, maar vereisen draadverbindings- of matrijsbevestigingsapparatuur. Voorgemonteerde chips op keramische dragers vereenvoudigen de montage maar voegen hoogte toe. Wij kunnen beide opties bieden en adviseren over de beste keuze voor uw productielijn.

5. Zelfverhitting

De meetstroom moet laag gehouden worden. Voor een NTC van 10 kΩ met een dissipatiefactor van 1,5 mW/°C bedraagt ​​de maximale meetstroom voor zelfopwarming bij 0,1°C ongeveer 120 µA. Als uw TEC-controller een hogere stroom gebruikt, overweeg dan een NTC met lagere weerstand of een grotere chip met een hogere dissipatiefactor.

Als u niet zeker weet welke parameters u moet kiezen, geef dan het onderdeelnummer van uw TEC-controller en het doeltemperatuurbereik op. Wij kunnen een compatibele NTC-configuratie aanbevelen.

Typische toepassingen

SFP- en QSFP optische transceivers

NTC-thermistors worden in de module gebruikt om de lasertemperatuur te bewaken. Het signaal wordt ingevoerd in de TEC-controller, die de laser op een vaste temperatuur houdt, doorgaans 25°C of 45°C, afhankelijk van het laserontwerp.

DWDM en coherente modules

Voor lasers met een smalle lijnbreedte en golflengte-stabiele lasers is de NTC-nauwkeurigheid van cruciaal belang. De regellus moet de temperatuur binnen ±0,1°C houden om de golflengte binnen het gespecificeerde kanaalraster te houden.

Submounts voor laserdioden

In kale laserdiodepakketten is de NTC verbonden met dezelfde submount als de laserchip. Dit zorgt voor directe temperatuurmeting zonder extra thermische massa.

Telecombasisstations en buitenapparatuur

NTC-thermistors worden ook gebruikt in de temperatuurbewakingscircuits van optische versterkers en zendontvangers voor buitenshuis, waar de schommelingen in de omgevingstemperatuur groot kunnen zijn.

Veelgestelde vragen

Vraag: Wat is het verschil tussen R25- en B-waarde?

A: R25 is de weerstand bij 25°C. De B-waarde beschrijft hoe de weerstand verandert met de temperatuur. Beide parameters zijn nodig om de weerstand bij elke andere temperatuur te berekenen. Een hogere B-waarde betekent dat de weerstand meer verandert bij een bepaalde temperatuurverandering.

Vraag: Hoe converteer ik de weerstand naar temperatuur in mijn firmware?

A: De eenvoudigste methode is het gebruik van een opzoektabel die is gegenereerd op basis van de R25- en B-waarden met behulp van de Steinhart-Hart-vergelijking of de vereenvoudigde B-vergelijking. Veel TEC-controller-IC's hebben ingebouwde conversie-algoritmen. Wij kunnen de coëfficiëntentabel voor uw specifieke NTC leveren.

Vraag: Kan ik een NTC-tolerantie van ±5% gebruiken in een DWDM-module?

A: Het hangt af van uw kalibratieprocedure. Een weerstandstolerantie van ±5% gecombineerd met ±1% B-tolerantie resulteert in een temperatuurfout van meer dan ±1°C vóór kalibratie. Als uw productielijn een eenmalige kalibratie uitvoert bij een bekende temperatuur, kan de initiële offset worden verwijderd. Maar de B-tolerantie heeft nog steeds invloed op de nauwkeurigheid van de helling. Voor DWDM adviseren wij minimaal ±1% weerstand en ±0,5% B-waarde.

Vraag: Waarom is zelfopwarming van belang als de meetstroom slechts een paar honderd microampère bedraagt?

A: Zelfs kleine stromen kunnen de thermistor boven de omgevingstemperatuur verwarmen. Een stroom van 100 µA door een NTC van 10 kΩ dissipeert 0,1 mW. Bij een dissipatiefactor van 1,5 mW/°C veroorzaakt dit een temperatuurstijging van 0,067°C. In een strak gecontroleerde lasermodule kan die offset aanzienlijk zijn. Het meetcircuit moet de laagste praktische stroom gebruiken.

Vraag: Biedt u aangepaste B-waarden of weerstandswaarden?

EEN: Ja. We kunnen de materiaalsamenstelling aanpassen om aangepaste B-waarden te bereiken in het bereik van 3000 K tot 4500 K, en we kunnen screenen op specifieke weerstandswaarden met nauwe toleranties. Er zijn minimale bestelhoeveelheden van toepassing.

Vraag: Kan de NTC rechtstreeks op de laserchip worden gemonteerd?

Antwoord: Meestal niet. De NTC wordt op de submount- of TEC-koude zijde gemonteerd, niet op het laserfacet. Direct contact met de laserchip kan elektrische problemen of problemen met de thermische massa veroorzaken. Wij raden aan om de NTC zo dicht mogelijk bij de laser te monteren, maar elektrisch geïsoleerd.

Contact- en technische ondersteuning

Om monsters of een gedetailleerd advies aan te vragen, dient u het volgende op te geven:

● TEC-controller onderdeelnummer of meetstroom

● Doellasertemperatuur

● Vereiste temperatuurnauwkeurigheid

● Beschikbare ruimte voor het NTC

● Montagemethode (draadverbinden, solderen, epoxy)

● Verwacht jaarlijks volume

We reageren binnen één werkdag en kunnen monsters ter evaluatie verstrekken.
