X-Meritan's is ontworpen om problemen met de degradatie van het grensvlak en soldeerdiffusie tijdens de montage van thermo-elektrische koelers (TEC) aan te pakken.Plakjes met diffusiebarrièresbieden een zeer stabiel, montageklaar onderdeel voor geavanceerd thermisch beheer. Door een precieze, op nikkel gebaseerde barrière tussen het Bi₂Te₃-Sb₂Te₃-substraat en het soldeerbare oppervlak te introduceren, verminderen deze plakjes effectief elementaire migratie, waardoor de elektrische weerstand en mechanische sterkte worden gestabiliseerd door herhaalde thermische cycli.
Deze pagina behandelt de werkstructuur, technische specificaties, plaatopties, selectiebegeleiding en aanpassingsmogelijkheden voor diffusiebarrièreplakken die worden gebruikt bij de TEC-productie. Als je leveranciers vergelijkt,Neem contact op met ons engineeringteamom de barrièrestructuur en afmetingen voor uw montageproces te bevestigen.

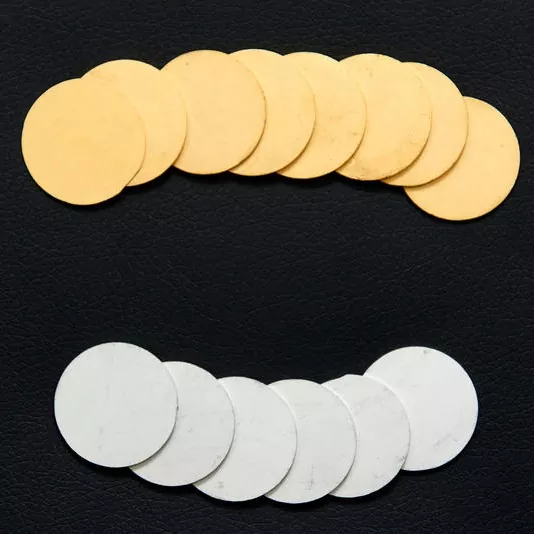

Plakjes met diffusiebarrières zijn voorbewerkte plakjes van thermo-elektrisch materiaal met een beschermende metallisatiestructuur, ontworpen om de interactie tussen het thermo-elektrische substraat en het soldeer dat wordt gebruikt tijdens de TEC-assemblage te controleren.
Het basismateriaal is een geëxtrudeerde Bi₂Te₃-Sb₂Te₃ thermo-elektrische staaf. Na nauwkeurige verwerking wordt een diffusiebarrière op nikkelbasis aangebracht tussen het thermo-elektrische materiaal en de externe soldeerbare laag. Hierdoor ontstaat een gecontroleerde interface die ongewenste elementmigratie en grensvlakreacties tijdens het solderen en daaropvolgende thermische cycli helpt beperken.
De barrière is bijzonder belangrijk omdat het thermo-elektrische materiaal en het soldeer verschillende chemische en fysische eigenschappen hebben. Tijdens herhaaldelijk verwarmen en afkoelen kan ongecontroleerde interactie op het grensvlak bijdragen aan veranderingen in de elektrische weerstand, mechanische degradatie of verslechtering van de soldeerverbinding.
Deze plakjes behoren tot de brederethermo-elektrische materialenproductfamilie en worden doorgaans samen gebruikt metthermo-elektrische koelers, thermo-elektrische koeleenhedenEntemperatuurregelaarsin complete thermische beheersystemen.
De kernmetallisatiestructuur maakt gebruik van een op nikkel gebaseerde diffusiebarrière tussen het Bi₂Te₃-Sb₂Te3-substraat en de soldeerbare buitenlaag.
Deze tussenlaag helpt de beweging van soldeerbestanddelen naar het thermo-elektrische materiaal te controleren en biedt een stabielere interface voor TEC-assemblage. Afhankelijk van het beoogde soldeerproces en de gebruiksomgeving kan een meerlaagse configuratie worden geselecteerd.
In plaats van te vertrouwen op een enkele oppervlaktecoating, kan X-Meritan meerlaagse metallisatiestructuren bieden waarin verschillende lagen verschillende functies vervullen.
De binnenste barrièrelaag richt zich op materiaalscheiding en diffusiecontrole, terwijl de buitenste soldeerbare laag wordt geselecteerd op basis van het verbindingsproces.
Stroomloos vertinnen is mogelijk op ongeveer 7 ± 2 μm.
Het tinoppervlak biedt een goede soldeeraffiniteit voor conventionele soldeerprocessen en kan worden gebruikt met zowel loodhoudende als loodvrije soldeersystemen, afhankelijk van het assemblageproces van de klant.
Deze configuratie is over het algemeen geschikt als de primaire vereiste een praktisch soldeerbaar oppervlak is voor standaard TEC-productie.
Voor toepassingen die een dunne gouden afwerking vereisen, biedt X-Meritan stroomloos vergulden met een Au-dikte van minder dan 0,2 μm.
Goud biedt een oppervlak met goede oxidatieweerstand en kan worden overwogen voor toepassingen waarbij gebruik wordt gemaakt van AuSn-soldeer of waar gecontroleerde oppervlakte-eigenschappen vereist zijn.
De gepatenteerde "H"-technologie van X-Meritan integreert een aluminiumlaag van ongeveer 150 μm in de meerlaagse barrièrestructuur.
De configuratie is bedoeld voor toepassingen die worden blootgesteld aan veeleisende temperatuurovergangen. Door een extra aluminiumlaag in de metallisatiestructuur op te nemen, pakt het ontwerp de spanningen aan die gepaard gaan met herhaalde thermische uitzetting en krimp.
Deze optie kan worden geëvalueerd voor lucht- en ruimtevaart-, zware industriële en andere TEC-toepassingen waarbij thermische cycli een belangrijke ontwerpoverweging zijn.
Het thermo-elektrische materiaal kan worden gemalen en gesneden volgens klanttekeningen. De gespecificeerde snijprecisie bedraagt ongeveer ±15 μm, terwijl de minimale snijdikte 0,3 mm bedraagt.
Voorbewerkte plakjes kunnen de hoeveelheid materiaalvoorbereiding die TEC-fabrikanten nodig hebben, verminderen en afmetingen bieden die dichter bij de vereisten van daaropvolgende assemblagewerkzaamheden liggen.
| Parameter | Specificatie |
|---|---|
| Basismateriaal | Geëxtrudeerde Bi₂Te₃-Sb₂Te₃ blokken |
| Minimale plakdikte | ≥ 0,3 mm |
| Dikte | Aanpasbaar volgens klanttekening |
| Snijprecisie | ±15 μm |
| Diffusiebarrière | Op nikkel gebaseerde meerlaagse structuur |
| Stroomloos vertinnen | 7 ± 2 μm |
| Stroomloos vergulden | <0,2 μm Au |
| "H"-technologie | Ongeveer 150 μm Al-barrièrelaag |
| Slijpen en snijden | Verkrijgbaar volgens tekening |
| Metallisatieconfiguratie | Aanpasbaar volgens toepassing |
| Sollicitatie | Thermo-elektrische koeling en TEC-productie |
Maattoleranties, metallisatiestructuur en beplatingsspecificaties moeten worden bevestigd volgens het uiteindelijke TEC-ontwerp- en assemblageproces. Stuur uw tekening naaronze verkoopingenieursvoor een haalbaarheidsonderzoek.
Het standaardsubstraat is een geëxtrudeerd Bi₂Te₃-Sb₂Te₃ thermo-elektrisch materiaal. Begin met het bevestigen van de vereiste thermo-elektrische samenstelling, materiaalafmetingen, plakdikte en beoogde TEC-bedrijfsomstandigheden.
Voor conventionele TEC-assemblage kan een op nikkel gebaseerde diffusiebarrière zorgen voor scheiding tussen het thermo-elektrische substraat en het soldeerbare oppervlak.
Als de toepassing aanzienlijke temperatuurwisselingen met zich meebrengt, kan een complexere meerlaagse configuratie worden geëvalueerd. De vereiste structuur moet worden bepaald op basis van het daadwerkelijke thermische profiel en de moduleconstructie.
Stroomloos tin is over het algemeen geschikt wanneer conventioneel solderen wordt gebruikt, loodvrij soldeer vereist is, een relatief dikker soldeerbaar oppervlak de voorkeur heeft of productiekosten een belangrijke overweging zijn.
Stroomloos goud kan worden overwogen wanneer AuSn-solderen vereist is, oppervlakte-oxidatie moet worden gecontroleerd, een dunne gouden afwerking de voorkeur heeft, of de toepassing specifieke oppervlakte- of elektrische kenmerken vereist.
Bij het selecteren van de metallisatieconfiguratie moet rekening worden gehouden met het aantal en de ernst van de temperatuurcycli. Toepassingen met frequente overgangen tussen warme en koude omstandigheden vereisen mogelijk extra aandacht voor thermische uitzetting, grensvlakspanning en integriteit van de barrièrelaag.
Voor deze toepassingen kan de gepatenteerde "H"-technologie van X-Meritan worden geëvalueerd als een alternatieve configuratie.
Vermeld de vereiste plakdikte, lengte, breedte, tolerantie en oppervlaktevereisten op de technische tekening. De gespecificeerde snijprecisie van ongeveer ±15 μm kan klanten ondersteunen die gecontroleerde afmetingen nodig hebben voor stroomafwaartse TEC-assemblage en geautomatiseerde verwerking.
X-Meritan richt zich op halfgeleiderkoeling en thermo-elektrische technologie, met mogelijkheden op het gebied van thermo-elektrische materiaalontwikkeling, aanpassing van componenten, ontwerp van oplossingen voor warmtedissipatie en ondersteuning van processelectie.
Verschillende TEC-ontwerpen kunnen verschillende plakafmetingen, diktes, oppervlakteafwerkingen en metallisatiestructuren vereisen. X-Meritan kan het materiaal verwerken volgens klanttekeningen en technische specificaties.
Het geleverde materiaal is bedoeld voor klanten die betrokken zijn bij de ontwikkeling en productie van thermo-elektrische modules. Precisieslijpen, snijden en metalliseren kunnen het aantal voorbereidingsstappen vóór de montage helpen verminderen.
De thermo-elektrische oplossingen van X-Meritan zijn bedoeld voor toepassingen zoals glasvezelcommunicatie, industriële en medische apparatuur, auto-elektronica, consumentenelektronica en onderzoeksinstellingen. Het bedrijf biedt technische ondersteuning voor toepassingen die gecontroleerde halfgeleiderkoeling en nauwkeurig temperatuurbeheer vereisen, inclusief de ontwikkeling van op maat gemaakte componenten. U kunt onze achtergrond bekijken op debedrijfsprofielpaginaof ontdek het volledigeassortiment.
Diffusiebarrièreplakken zijn één onderdeel van een compleet thermo-elektrisch systeem. Afhankelijk van uw project kunnen ook de volgende productlijnen relevant zijn:
Het basis Bi₂Te₃-Sb₂Te₃ staafmateriaal dat wordt gebruikt om diffusiebarrièreplakken te produceren, verkrijgbaar in standaard- en aangepaste samenstellingen.
Solid-state Peltier-koelmodules voor nauwkeurige temperatuurregeling in opto-elektronische, medische en industriële apparatuur.
Geïntegreerde TEC-assemblages die de koelmodule, het koellichaam en de thermische interface combineren voor snellere systeemintegratie.
Gesloten controllers afgestemd op standaard- en micro-TE-koelers voor stabiele, uiterst nauwkeurige temperatuurregeling.
Ze worden gebruikt als gemetalliseerde thermo-elektrische materiaalcomponenten bij de TEC-productie. De diffusiebarrière helpt bij het beheersen van de interactie en elementaire migratie tussen het Bi₂Te₃-Sb₂Te₃ thermo-elektrische substraat en het soldeersysteem tijdens assemblage en thermische cycli.
Tijdens het solderen en herhaaldelijk verwarmen en afkoelen kunnen soldeerbestanddelen interageren met het thermo-elektrische materiaal. Een op nikkel gebaseerde barrière biedt een tussenliggende interface die ongewenste diffusie en grensvlakreacties helpt beperken, waardoor stabielere elektrische en mechanische prestaties worden ondersteund.
Nikkel verschaft een relatief stabiel metalen grensvlak tussen het thermo-elektrische substraat en het soldeerbare oppervlak. In een meerlaagse metallisatiestructuur functioneert het als een tussenbarrière, terwijl het mogelijk maakt dat de buitenste laag wordt geoptimaliseerd voor solderen.
Stroomloos tin is ongeveer 7 ± 2 μm groot en is voornamelijk bedoeld voor conventionele soldeertoepassingen. Stroomloos goud is minder dan 0,2 μm Au en kan worden geselecteerd voor toepassingen die oxidatiebestendige oppervlakken of AuSn-solderen vereisen.
De juiste keuze hangt af van het soldeermateriaal van de klant, de verbindingstemperatuur, het montageproces en de toepassingsvereisten.
De gepatenteerde "H"-technologie is bedoeld voor veeleisende thermische cycliomstandigheden. Het bevat een aluminiumlaag van ongeveer 150 μm in de meerlaagse barrièrestructuur en kan worden geëvalueerd voor toepassingen zoals de lucht- en ruimtevaart en zware industriële TEC-systemen.
De feitelijke configuratie moet worden bepaald op basis van het bedrijfstemperatuurbereik, het thermische cyclusprofiel en de moduleconstructie.
De opgegeven minimale dikte is 0,3 mm. De werkelijke dikte kan worden aangepast aan de technische tekening en toepassingsvereisten van de klant.
Ja. X-Meritan kan maatvoering en verwerking op maat leveren volgens klanttekeningen. De opgegeven snijprecisie bedraagt circa ±15 μm.
Ja. X-Meritan kan thermo-elektrisch materiaal leveren dat slijpen, precisiesnijden, diffusiebarrièreverwerking en de vereiste soldeerbare oppervlaktebehandeling heeft ondergaan. Dit kan TEC-fabrikanten helpen de extra materiaalvoorbereiding vóór de montage te verminderen.
Stuur uw tekening, plakdikte, plateervoorkeur en geschat jaarvolume. Onze ingenieurs zullen de barrièrestructuur bevestigen, de meest geschikte metallisatieconfiguratie voorstellen en antwoorden met fabrieksdirecte prijzen.
