De viertraps thermo-elektrische koelers aangeboden door de X-Meritan-fabriek uit China zijn geschikt voor apparatuur die diepe koeling vereist. De viertrapsstructuur is niet simpelweg een toename van het aantal modules, maar zorgt ervoor dat elke volgende fase kan werken op basis van de verlaagde temperatuur die door de vorige fase is gecreëerd, waarbij stap voor stap voortdurend naar lagere temperaturen wordt toegewerkt. Voor diepe koeltaken die moeilijk te realiseren zijn met conventionele eentraps thermo-elektrische koelers, kan de meertrapsstructuur een belangrijke optie worden bij het ontwerpen van thermisch beheer van apparatuur.
We leveren ook thermo-elektrische materialen, thermo-elektrische koelers en aanverwante componenten, en kunnen productmatching en maatwerk bespreken op basis van specifieke projectvereisten.

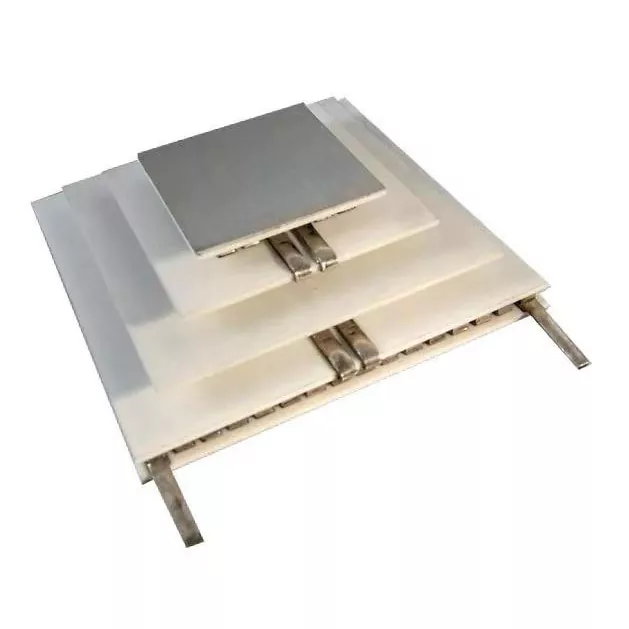

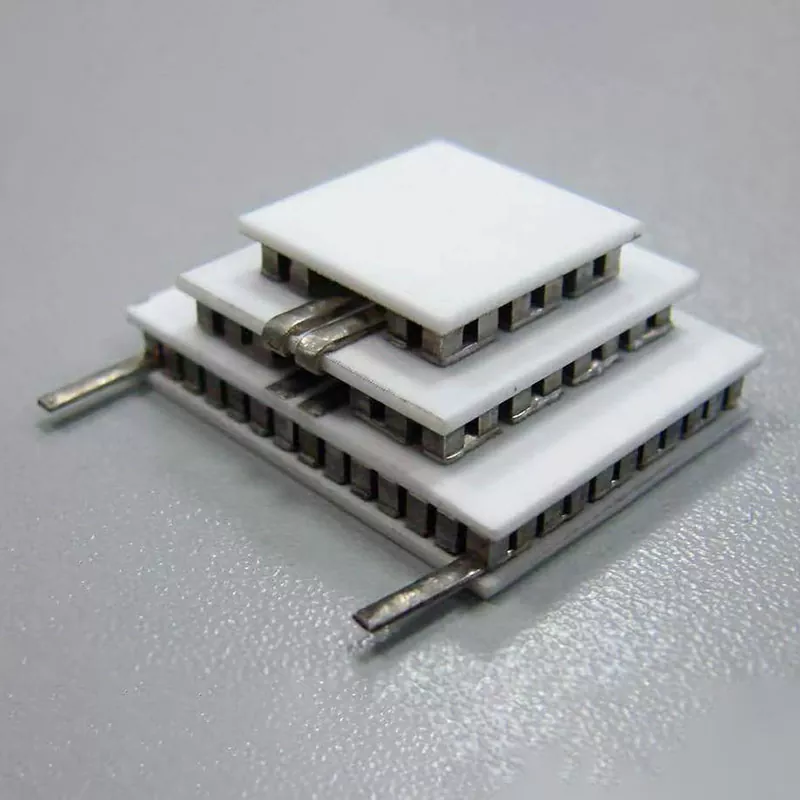

Viertraps thermo-elektrische koelers zijn meertraps thermo-elektrische koelapparaten gebaseerd op het halfgeleider thermo-elektrische koelprincipe. Ze bereiken een stapsgewijze temperatuurverlaging via vier continue koelfasen.
In tegenstelling tot traditionele koelapparatuur die bestaat uit compressoren, koelmiddelen en mechanisch bewegende delen, dragen ze via het thermo-elektrische effect actief warmte over van de koude naar de warme kant. Dankzij de viertrapsstructuur kan elke trap een deel van het temperatuurverschilvormingsproces afhandelen, waardoor het koeleffect uiteindelijk wordt uitgebreid naar de koude kant van de vierde trap.
Viertraps thermo-elektrische koelers bestaan uit vier continu werkende thermo-elektrische koellagen. De vorige fase verlaagt de operationele basistemperatuur voor de volgende fase, en warmte wordt geleidelijk overgedragen door de meertrapsstructuur, waardoor de koude kant van de vierde fase kan blijven werken naar lagere temperaturen.
In tegenstelling tot structuren die afhankelijk zijn van natuurlijke warmteafvoer of passieve thermische geleiding, draagt het actief warmte over via het Peltier-effect.
Wanneer het systeem wordt ingeschakeld, begint de thermo-elektrische module te werken. De koude kant absorbeert warmte terwijl de warme kant warmte afgeeft, waardoor deze actief kan deelnemen aan temperatuurverlaging en temperatuurstabilisatie volgens de vereisten van de apparatuur.
Het maakt gebruik van solid-state thermo-elektrische koeltechnologie zonder mechanische bewegende delen en is niet afhankelijk van traditionele koelmiddelen.
Deze structuur is geschikt voor systemen die gevoelig zijn voor mechanische trillingen, een beperkte interne ruimte hebben of minder mechanische koelcomponenten vereisen. Zonder bewegende mechanismen zoals compressoren zijn de werkingskenmerken ervan geschikter voor omgevingen met nauwkeurig thermisch beheer.
De belangrijkste waarde van de viertrapsstructuur is het vermogen om het temperatuurverschil geleidelijk te vergroten, waardoor deze geschikt is voor toepassingen die lagere temperatuurniveaus vereisen.
Het wordt niet alleen gebruikt voor koeling, maar ook voor systemen die actieve temperatuuraanpassing en -stabilisatie vereisen.
Wanneer apparatuur een specifieke temperatuur aan de koude kant moet handhaven, kan de thermo-elektrische koeler fungeren als uitvoeringscomponent in het thermische beheersysteem en samenwerken met temperatuurdetectie- en controlecomponenten.
De meertraps thermo-elektrische structuur kan meertrapskoeling realiseren binnen een compacte ruimte zonder dat er grote mechanische componenten nodig zijn die worden gebruikt in traditionele compressiekoelsystemen.
Voor apparatuur met een beperkte interne ruimte die diepe koeling vereist, bieden meertraps thermo-elektrische structuren aanzienlijke waarde voor systeemintegratie.
Thermo-elektrische koeling is gebaseerd op het Peltier-effect. Wanneer elektriciteit wordt toegepast, vindt er warmteoverdracht plaats binnen de thermo-elektrische materialen, waardoor een koude kant en een warme kant ontstaan.
Voor een structuur met vier fasen omvat het werkproces:
1. Koeling in de eerste fase: De eerste trap draagt warmte over en brengt het aanvankelijke temperatuurverschil tot stand.
2. Tweede fase koeling: De tweede trap gebruikt de lagere temperatuur gecreëerd door de eerste trap als operationele basis en gaat door met het verlagen van de temperatuur.
3. Koeling in de derde fase: De temperatuur blijft naar een lager niveau bewegen, terwijl warmte continu naar de hete kant wordt overgedragen.
4. Koeling in de vierde fase: De laatste fase gaat door met diepe koeling, waardoor de koude zijde van de vierde fase het laagste temperatuurpunt is van de gehele meertrapsstructuur.
Onze viertraps thermo-elektrische koelers kunnen worden gebruikt in professionele toepassingen zoals diagnostische apparatuur, bloedanalyseapparatuur en laboratoriumtemperatuurcontrolesystemen.
In halfgeleidergerelateerde apparatuur heeft temperatuurregeling rechtstreeks invloed op bepaalde procesomgevingen en de bedrijfsomstandigheden van elektronische componenten. Ons product kan worden toegepast in industriële thermische beheersystemen die plaatselijke diepe koeling vereisen.
Meertraps thermo-elektrische koelers kunnen worden gebruikt in temperatuurgevoelige communicatieapparatuur, opto-elektronische apparaten en lasergerelateerde apparatuur.
Met thermo-elektrische koeltechnologie in vaste toestand is het geschikt voor ruimtevaarttoepassingen.
A1: Ze zijn vooral geschikt voor professionele apparatuur die diepe koeling of nauwkeurige temperatuurstabilisatie vereist, waaronder medische en laboratoriumapparatuur, halfgeleiderapparatuur, communicatie- en opto-elektronische apparatuur, ruimtevaartgerelateerde systemen en speciale industriële apparatuur. Of ze geschikt zijn voor een specifiek project moet worden bevestigd op basis van de doeltemperatuur, de warmtebelasting en de omstandigheden voor warmteafvoer aan de warme kant.
A2: Het belangrijkste verschil ligt in de koelfasen. Een viertrapsstructuur bestaat uit vier continu werkende thermo-elektrische koellagen. Elke volgende fase werkt op basis van de lagere temperatuur gecreëerd door de vorige fase, waardoor deze geschikt is voor toepassingen die grotere temperatuurverschillen en diepere koeling vereisen.
A3: Het product maakt gebruik van solid-state thermo-elektrische koeltechnologie en is niet afhankelijk van koelmiddelen die worden gebruikt in traditionele mechanische compressiekoelsystemen.
A4: Nadat de thermo-elektrische koeler warmte van de koude kant heeft geabsorbeerd, moet de warmte via de warme kant worden vrijgegeven. Als de temperatuur aan de hete kant blijft stijgen, zullen het koelvermogen en het temperatuurverschil van de meertrapsstructuur worden beïnvloed. Daarom moeten koellichamen, koelmethoden en installatieruimte samen worden overwogen tijdens de ontwerpfase van het project.
A5: Of een standaardproduct direct toepasbaar is, hangt af van de apparatuurvereisten. Wij raden aan om vóór de aankoop informatie te verstrekken zoals de doeltemperatuur, de warmtebelasting, de installatieafmetingen en de stroomvoorzieningsomstandigheden, zodat een geschikte productstructuur kan worden bevestigd. Voor projecten met bestaande tekeningen of monsters kunnen ook gerelateerde materialen direct worden aangeleverd voor productmatching.
A6: Ja. Wij ondersteunen de productontwikkeling op basis van klanttekeningen of monsters. Tijdens de vroege communicatiefase bespreken we de productvereisten, bevestigen we de oplossing en gaan we verder met de daaropvolgende productie.
A7: Ja. Het productassortiment van X-Meritan omvat ook NTC- en temperatuurregelaarproducten. Voor projecten die temperatuurdetectie, temperatuurregeling en thermo-elektrische koeloplossingen vereisen, kan de productselectie worden besproken op basis van de specifieke systeemvereisten.
