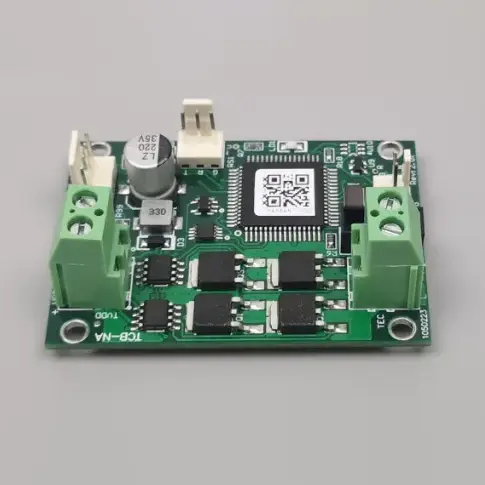

X-Meritan TCB-NA temperatuurregelaar voor standaardkoelers is een temperatuurregelmodule voor standaard thermo-elektrische koelers (TEC), die zowel koeling als verwarming ondersteunt. Het biedt een nauwkeurigheid van ±0,1°C temperatuurregeling, 0–10A TEC-stroom en een regelbereik van -20°C tot +100°C.
Met een standaard ASCII seriële interface, 10K NTC-temperatuurmeting en een compacte structuur van 60 x 42 x 26,5 mm is de TCB-NA ontworpen voor eenvoudige integratie in industriële en commerciële thermische beheersystemen.
|
Parameter |
Specificatie |
|
Voedingsspanning van de kaart |
4,5–27 V |
|
TEC-spanning |
5–27 V, ≥ voedingsspanning |
|
TEC-stroom |
0–10A |
|
Temperatuursensor |
10K NTC |
|
Standaard B-waarde |
3950 |
|
Nauwkeurigheid van temperatuurregeling |
±0,1°C |
|
Temperatuurnauwkeurigheid instellen |
±0,1°C |
|
Meetbereik |
-30°C tot +147°C |
|
Controlebereik |
-20°C tot +100°C |
|
Standaard ingestelde temperatuur |
25°C |
|
Mededeling |
ASCII seriële interface |
|
Afmetingen |
60 × 42 × 26,5 mm |
De NTC B-waarde kan worden aangepast. Een andere B-waarde heeft invloed op de absolute temperatuurmeting, maar verandert niets aan de basisregelnauwkeurigheid.
De controller meet de temperatuur via de NTC-sensor en past de TEC-richting aan volgens het setpoint. Hierdoor kan dezelfde module zowel verwarming als koeling leveren zonder afzonderlijke besturingshardware.
De AAN/UIT-regelmethode is ontworpen voor stabiel temperatuurbehoud in standaard TEC-toepassingen, inclusief laserdiode en laboratoriumapparatuur.
Temperatuurinstellingen en realtime monitoring kunnen worden beheerd via een ASCII serieel protocol. Tijdens het instellen en testen kunnen algemene seriële tools zoals Windows HyperTerminal worden gebruikt.
Speciale alarm- en “gereed”-signalen geven feedback over de bedrijfsstatus, terwijl de TEC-uitschakelingang het hostsysteem in staat stelt de TEC-werking uit te schakelen wanneer dat nodig is.
Spanningsafstemming is van cruciaal belang omdat de TCB-NA-temperatuurregelaar voor standaardkoelers geen interne uitgangsspanningsbeperking biedt. De voedingsspanning mag de nominale spanning van de aangesloten TEC niet overschrijden.
Als u bijvoorbeeld een 12V TEC gebruikt, moet de systeemvoeding dienovereenkomstig worden geselecteerd.
Door het schakelen van de controller kan de rimpel op de aangesloten schakelende voeding toenemen. Als het systeem andere kaarten bevat die gevoelig zijn voor elektrische ruis of EMI, kan een afzonderlijke voeding voor de controller de voorkeur verdienen.
De aangesloten 10K NTC ondersteunt een gespecificeerd meetbereik van -30°C tot +147°C, terwijl actieve temperatuurregeling gespecificeerd is van -20°C tot +100°C.
De gespecificeerde nauwkeurigheid van de temperatuurregeling en de nauwkeurigheid van de ingestelde temperatuur zijn beide ±0,1°C. De werkelijke systeemprestaties kunnen ook worden beïnvloed door NTC-tolerantie, sensorplaatsing, thermisch contact, TEC-kenmerken, warmteafvoer en omgevingsomstandigheden.
Voor toepassingen die strikte temperatuurstabiliteit vereisen, moeten tests worden uitgevoerd met de uiteindelijke TEC, sensor, belasting en mechanische structuur.
De controller kan een stabiele thermische omgeving handhaven voor laserdiodesystemen waarbij de temperatuur de bedrijfsprestaties rechtstreeks beïnvloedt.
Het is geschikt voor laboratoriuminstrumenten die standaard thermo-elektrische verwarming en koeling vereisen met stabiele temperatuurregeling.
Industriële apparatuur kan de module gebruiken voor algemene TEC-besturing waarbij compacte installatie, seriële communicatie en kostenefficiëntie belangrijk zijn.
De kostengeoriënteerde architectuur maakt de controller geschikt voor de productie van slimme apparaten en andere volumetoepassingen die standaard temperatuurregeling vereisen.
TCB-NA is geschikt wanneer het project prioriteit geeft aan standaard temperatuurbeheersing en kostenefficiëntie. Voor toepassingen die een geavanceerder energiebeheer of hogere temperatuurcontrolefuncties vereisen, kan de TCB-NE-serie geschikter zijn.
De selectie moet gebaseerd zijn op TEC-spanning, stroom, doeltemperatuur, regelvereisten, efficiëntie en systeemarchitectuur.
Alvorens te bestellen moeten kopers de TEC-nominale spanning, maximale stroom, voedingsspanning, doeltemperatuur, vereiste nauwkeurigheid, NTC-specificatie, communicatievereisten en gebruiksomgeving bevestigen.
X-Meritan heeft een eigen fabriek in China, waar de PCB-assemblage en eindkalibratie wordt verzorgd. Het technische team kan technische ondersteuning bieden voor TEC-spanningsafstemming, stroomrimpelbeheer en configuratievereisten. Standaard onderdeleninventaris en overzeese logistiek ondersteunen OEM- en volume-inkoop.
De voeding moet compatibel zijn met de TEC-classificatie. Het overschrijden van de TEC-spanning kan overbelasting van componenten veroorzaken, omdat de TCB-NA-temperatuurregelaar voor standaardkoelers geen interne uitgangsspanningsbeperking heeft.
De stroomspecificatie van 0–10A moet samen met de TEC, bedrading, connectoren en voeding worden geëvalueerd. Een goede warmteafvoer is ook vereist voor het volledige thermo-elektrische systeem.
Wanneer u andere gevoelige elektronica op dezelfde schakelende voeding aansluit, controleer dan de rimpel- en EMI-prestaties vóór de definitieve systeemintegratie.
De controller ondersteunt TEC-spanningen van 5V tot 27V. De TEC-spanning moet gelijk zijn aan of hoger zijn dan de voedingsspanning van de kaart. Omdat de TCB-NA geen interne uitgangsspanningsbeperking heeft, mag de voeding de nominale spanning van de TEC niet overschrijden.
De TCB-NA-temperatuurregelaar voor standaardkoelers ondersteunt een TEC-stroombereik van 0–10A. De werkelijke bedrijfsstroom moet worden geselecteerd op basis van de TEC-waarde, thermische belasting, bedrading, connectoren en voedingscapaciteit.
Ja. Dankzij de bidirectionele besturingsarchitectuur kan de TEC zowel in de verwarmings- als in de koelmodus werken, waardoor het mogelijk wordt om een doeltemperatuur te handhaven onder veranderende omgevingsomstandigheden.
De standaardconfiguratie maakt gebruik van een 10K NTC met een standaard B-waarde van 3950. De B-waarde kan worden aangepast aan de toepassingsvereisten. Het gespecificeerde meetbereik is -30°C tot +147°C, met een regelbereik van -20°C tot +100°C.
De controller maakt gebruik van een standaard ASCII seriële interface voor temperatuurinstelling en realtime monitoring. Het biedt ook alarm- en “gereed”-statussignalen en een TEC-uitschakelingang voor integratie met het hostbesturingssysteem.
