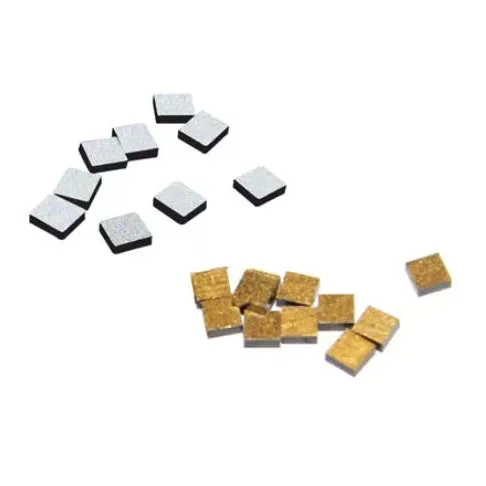

Filmverpakte NTC

X-Meritan ontwikkelt compacte temperatuursensorcomponenten voor elektronica die een snelle respons, stabiele thermische detectie en omgevingsbestendigheid vereisen. De meerlaagse structuur maakt gebruik van overgangsmetaaloxiden zoals mangaan en nikkel, waarbij de gevoelige laag wordt vervaardigd door magnetronsputteren.

De filmverpakte NTC biedt een typische thermische respons binnen 3 seconden, werkt van -40°C tot +125°C en heeft een B-waarde van 3950 K. De chemisch inerte buitenfilm biedt weerstand tegen zuren, alkaliën en organische oplosmiddelen, waardoor hij geschikt is voor industriële, medische, consumentenelektronica- en automobieltoepassingen.

Belangrijkste specificaties

Prestatie

Snelle thermische respons

De lage warmtecapaciteit van ongeveer 1 J/K vermindert de thermische vertraging en maakt typische temperatuurstabilisatie binnen 3 seconden mogelijk. Dit is handig voor batterijmonitoring, medische instrumenten en vermogenselektronica waarbij snelle temperatuurveranderingen moeten worden gedetecteerd.

Groot temperatuurbereik

Het bedrijfsbereik van -40°C tot +125°C ondersteunt toepassingen die worden blootgesteld aan koude startomstandigheden, verhoogde omgevingstemperaturen en herhaalde thermische veranderingen.

Chemische weerstand

De inerte buitenfilm beschermt de sensorstructuur tegen zuren, logen en organische oplosmiddelen. Voor continue blootstelling aan sterk geconcentreerde corrosieve dampen wordt toepassingsspecifieke validatie aanbevolen.

Nauwkeurigheid en weerstand

Temperatuurnauwkeurigheid

De beschikbare productinformatie definieert geen universele nauwkeurigheidsspecificatie zoals ±1°C of ±0,5°C. De werkelijke systeemnauwkeurigheid hangt af van de weerstandstolerantie, de B-waardetolerantie, het circuitontwerp, de ADC-resolutie, de installatie en de kalibratie.

Voor projecten die ±1°C of ±0,5°C vereisen, moet de doelnauwkeurigheid worden gespecificeerd tijdens de offerteaanvraag, zodat X-Meritan de juiste configuratie kan evalueren.

Weerstand opties

De weerstandswaarde moet worden geselecteerd op basis van het meetcircuit en het doeltemperatuurbereik. Veel voorkomende NTC-configuraties omvatten 10kΩ, 47kΩ en 100kΩ, terwijl de exact beschikbare waarden en toleranties moeten worden bevestigd voor het geselecteerde X-Meritan-model.

De bovenstaande waarden zijn selectievoorbeelden en geen universele specificaties. De definitieve parameters moeten worden bevestigd met het toepasselijke gegevensblad.

Sensorvergelijking

Technologie vergelijking

Voor compacte elektronische systemen binnen het gespecificeerde temperatuurbereik biedt de dunne-filmstructuur een praktische combinatie van snelle respons, klein formaat en eenvoudige circuitintegratie.

Toepassingsgebieden

Industriële apparatuur

Filmverpakte NTC kan de temperatuur in motoren, transformatoren en voedingsapparatuur bewaken. Het brede werkingsbereik en de snelle respons ondersteunen realtime thermische monitoring.

Medische apparaten

Digitale thermometers en diagnoseapparatuur kunnen profiteren van de lage warmtecapaciteit en snelle thermische respons. Voor medische toepassingen met strenge nauwkeurigheidseisen moet het volledige meetsysteem gevalideerd worden.

Consumentenelektronica

De slanke structuur is geschikt voor smartphones, draagbare apparaten, batterijbeheersystemen en andere assemblages met hoge dichtheid waar de installatieruimte beperkt is.

Auto-elektronica

De sensor kan worden gebruikt voor monitoring van de motorruimte en het accupakket. De Mn/Ni/Co-oxidestructuur is ontworpen voor toepassingen met temperatuurvariatie en thermische spanning.

Integratie-opmerkingen

Zelfverwarmend

De bedrijfsstroom moet binnen de gespecificeerde grenzen blijven. Overmatige stroom kan zelfopwarming veroorzaken en temperatuurmeetfouten veroorzaken.

Mechanische bediening

Vermijd scherp buigen, overmatige druk of trekspanning op het filmlichaam tijdens installatie. De dunne functionele laag vereist een gecontroleerde behandeling.

Solderen

Gebruik een geschikt industriestandaard soldeerprofiel om thermische schokken op de meerlaagse structuur te verminderen. Productie-soldeeromstandigheden moeten worden gevalideerd vóór massaproductie.

Offerteaanvraagvereisten

Voor OEM- en bulkinkoop moeten kopers de vereiste weerstandswaarde, weerstandstolerantie, B-waarde, bedrijfstemperatuur, doelnauwkeurigheid, responstijd, afmetingen, verbindingsmethode, toepassingsomgeving en geschatte hoeveelheid opgeven.

Een offerteaanvraag kan bijvoorbeeld het volgende specificeren: 10kΩ of 100kΩ nominale weerstand, ±1% tolerantie, -40°C tot +125°C werking en ±0,5°C systeemnauwkeurigheid. X-Meritan kan vervolgens de juiste configuratie evalueren op basis van de daadwerkelijke toepassing.

X-Meritan ondersteunt temperatuurdetectievereisten voor elektronische fabrikanten en OEM-projecten, inclusief toepassingsspecifieke weerstand, tolerantie, afmetingen en prestatie-eisen.

Veelgestelde vragen

Welke weerstandswaarden zijn beschikbaar?

Veel voorkomende NTC-weerstandsopties zijn 10kΩ, 47kΩ en 100kΩ. De beschikbare weerstandswaarde, tolerantie en B-waarde moeten worden bevestigd volgens het geselecteerde X-Meritan-model en de toepassingsvereisten.

Kan de NTC een nauwkeurigheid van ±1°C of ±0,5°C bereiken?

De nauwkeurigheid van de uiteindelijke temperatuur hangt af van de weerstandstolerantie, de B-waardetolerantie, het circuitontwerp, de ADC-resolutie, de installatie en de kalibratie. Voor toepassingen die een systeemnauwkeurigheid van ±1°C of ±0,5°C vereisen, kan X-Meritan de juiste configuratie evalueren op basis van de eisen van de klant.

Wat is het bedrijfstemperatuurbereik?

Het gespecificeerde bedrijfstemperatuurbereik is -40°C tot +125°C, waardoor de sensor geschikt is voor vele industriële, automobiel-, batterij-, medische en consumentenelektronica-toepassingen.

Hoe snel reageert de sensor op temperatuurveranderingen?

De typische thermische responstijd is ≤3 seconden. De daadwerkelijke reactie kan variëren afhankelijk van de installatiemethode, het thermisch contact, de luchtstroom en de omgeving.

Kan X-Meritan aangepaste NTC-configuraties leveren?

Ja. Voor OEM- en bulkprojecten kunnen klanten weerstandswaarde, tolerantie, B-waarde, temperatuurbereik, nauwkeurigheidsdoel, afmetingen, verbindingsmethode en andere toepassingsvereisten specificeren voor configuratie-evaluatie.
