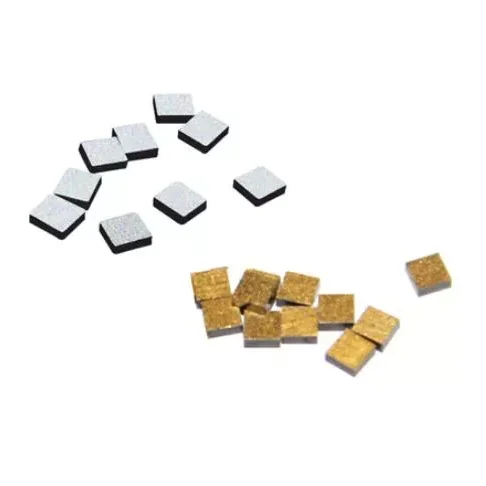

NTC bij lage temperatuur

NTC-thermistors voor lage temperaturen van X-Meritan zijn ontworpen voor temperatuurmeting in lage temperatuur- en cryogene omgevingen waar een gedefinieerde weerstandstemperatuurrespons vereist is. Het sensorelement is vervaardigd uit een gesinterd composiet van metaaloxiden en levert de negatieve temperatuurcoëfficiënt die nodig is om temperatuurveranderingen door weerstandsvariatie te detecteren.

De thermistor kan worden geconfigureerd voor toepassingen zoals cryogene vloeistofniveaudetectie, temperatuurbewaking van motorwikkelingen, nieuwe energieapparatuur, industriële automatisering en gespecialiseerde laboratorium- of medische systemen. Weerstandskarakteristieken, sensorafmetingen, inkapseling, geleidingsdraden en andere specificaties kunnen worden aangepast aan de vereisten van de apparatuur.

Negatief temperatuurcoëfficiëntprincipe

NTC staat voor Negatieve Temperatuur Coëfficiënt. Het fundamentele kenmerk is dat de elektrische weerstand omgekeerd verandert met de temperatuur.

Lagere temperatuur → Hogere weerstand

Hogere temperatuur → Lagere weerstand

Wanneer de omgevingstemperatuur verandert, verandert de weerstand van het gesinterde metaaloxide-sensormateriaal dienovereenkomstig. Het meetcircuit bepaalt de temperatuur door deze weerstand te meten en te vergelijken met de gespecificeerde weerstandstemperatuur (R/T)-karakteristiek van de thermistor.

Elektrische kenmerken

Het elektrische gedrag van de thermistor wordt bepaald door de relatie tussen weerstand en temperatuur en de toleranties die verband houden met de gespecificeerde parameters.

Werkelijke waarden moeten worden ontleend aan de toepasselijke productspecificatie of testgegevens voor de geselecteerde configuratie. Voor toepassingen bij lage temperaturen moeten de elektrische eigenschappen worden beoordeeld over het daadwerkelijke detectiebereik in plaats van alleen op basis van de weerstandswaarde van 25 °C.

Cryogene vloeistofniveaudetectie

De thermistor kan worden geconfigureerd voor vloeistofniveaudetectie in cryogene media zoals vloeibare stikstof en vloeibare zuurstof.

Het detectieprincipe is gebaseerd op veranderingen in de thermische toestand rondom het sensorelement. Wanneer het element verandert tussen met vloeistof bedekte en aan damp blootgestelde omstandigheden, verandert de weerstand dienovereenkomstig. Een meet- of regelcircuit kan deze weerstandsvariatie gebruiken om de overeenkomstige vloeistofniveautoestand te identificeren.

Voor deze toepassing moeten de detectiepositie, het doeltemperatuurbereik, de R/T-karakteristiek, de inkapseling en de installatiemethode samen worden overwogen. De configuratie moet ook worden beoordeeld aan de hand van de daadwerkelijke medium- en apparatuurstructuur, vooral voor toepassingen waarbij cryogene vloeistoffen betrokken zijn.

Bewaking van de temperatuur van de motorwikkelingen

De thermistor kan worden ingebed in de motorwikkelingen om temperatuurveranderingen tijdens bedrijf te bewaken.

Dicht bij de wikkeling geïnstalleerd, levert de NTC een temperatuurafhankelijk elektrisch signaal dat kan worden aangesloten op een beveiligings- of regelcircuit. Veranderingen in de wikkelingstemperatuur veroorzaken overeenkomstige weerstandsveranderingen, waardoor het systeem abnormale thermische omstandigheden kan identificeren en de vereiste monitoring- of beveiligingsreactie kan initiëren.

Motortoepassingen vereisen een zorgvuldige afweging van sensorafmetingen, isolatievereisten, draadconstructie, weerstandskarakteristieken en installatiepositie. De sensor moet passen binnen de beschikbare wikkelruimte met behoud van de vereiste elektrische isolatie en aansluitopstelling.

Andere toepassingsgebieden

De thermistor kan ook worden geïntegreerd in apparatuur waarbij feedback bij lage temperaturen nodig is voor procescontrole, bescherming of thermisch beheer.

Toepasbare gebieden zijn onder meer nieuwe energieapparatuur, industriële automatiseringssystemen, laboratoriumapparatuur, medische koelsystemen en gespecialiseerde koelmodules. De juiste configuratie is afhankelijk van de bedrijfstemperatuur, elektrische interface, installatieomstandigheden en vereiste detectiekarakteristieken.

Productie en kwaliteitsborging

X-Meritan heeft meer dan 10 jaar ervaring op het gebied van thermisch beheer van halfgeleiders, met mogelijkheden op het gebied van materiaalontwikkeling, productie van componenten, assemblage, testen en ontwerp van oplossingen voor thermisch beheer.

De productie- en testfaciliteiten ondersteunen processen zoals solderen, reflow, doseren, snijden, sealen, uitharden en printen. De kwaliteitsevaluatie van de thermistor kan materiaalinspectie, elementproductie, sinteren, inkapseling, elektrische testen, R/T-testen, dimensionale inspectie en definitieve verificatie omvatten volgens de toepasselijke productvereisten.

Een typische productie- en inspectievolgorde is:

Materiaalvoorbereiding → Elementproductie → Sinteren → Inkapseling → Elektrisch testen → R/T-testen → Eindinspectie

Het kwaliteitsmanagementsysteem van het bedrijf is gecertificeerd volgens ISO 9001:2015. RoHS- en REACH-naleving kan worden geboden voor toepasselijke producten en configuraties.

Klanttekeningen en monsters kunnen ook worden gebruikt als ontwikkelingsreferentie wanneer een standaardconfiguratie niet voldoet aan de eisen van de doelapparatuur. Monsterverificatie kan vóór de volumeproductie worden voltooid om de vereiste elektrische en mechanische specificaties te bevestigen.

Veelgestelde vragen

Wat betekent NTC?

NTC staat voor Negatieve Temperatuur Coëfficiënt. Een NTC-thermistor heeft een weerstand die afneemt naarmate de temperatuur stijgt en toeneemt naarmate de temperatuur daalt. Dankzij deze voorspelbare relatie kan het onderdeel worden gebruikt voor temperatuurmeting, bewaking en bescherming.

Wat geven R25- en B-waarde aan in een NTC?

R25 is de nominale weerstand gemeten bij 25°C, terwijl de B-waarde de relatie tussen weerstand en temperatuur beschrijft over een gespecificeerd temperatuurbereik. Beide worden samen met de toepasselijke R/T-karakteristiek gebruikt bij het evalueren van een thermistor.

Kan een NTC worden gebruikt voor niveaudetectie van vloeibare stikstof of vloeibare zuurstof?

Een NTC kan worden geconfigureerd voor cryogene vloeistofniveaudetectie wanneer de weerstandstemperatuurkarakteristieken, verpakking, installatiepositie en elektrische interface geschikt zijn voor de toepassing. De uiteindelijke configuratie moet worden geverifieerd aan de hand van de vereiste bedrijfstemperatuur, het medium en de apparatuuromstandigheden.

Kan een lage-temperatuur-NTC worden ingebouwd in motorwikkelingen?

Ja. Een thermistor kan worden ontworpen voor ingebouwde temperatuurbewaking van motorwikkelingen wanneer de afmetingen, isolatie, kabelconfiguratie, temperatuurbereik en elektrische kenmerken compatibel zijn met de motorstructuur.
