Voor toepassingen in glasvezelcommunicatie, medische apparatuur, auto-elektronica, laboratoriuminstrumenten en andere precisiesystemen kan de keuze voor een TEC-configuratie een directe invloed hebben op de koelprestaties en de algehele systeemefficiëntie. X-Meritan ondersteunt serie-, parallelle en gemengde serie-parallelle configuraties, evenals op maat gemaakte oplossingen die zijn ontwikkeld op basis van klanttekeningen, monsters en toepassingsomstandigheden.
Een thermo-elektrisch koelsysteem heeft niet altijd een oplossing met één module. Wanneer de vereiste koelcapaciteit toeneemt of de beschikbare stroomvoorziening en installatieruimte veeleisender worden, moeten mogelijk meerdere TE-koelers samenwerken.
De manier waarop deze koelers zijn opgesteld, wordt een belangrijk onderdeel van het systeemontwerp.

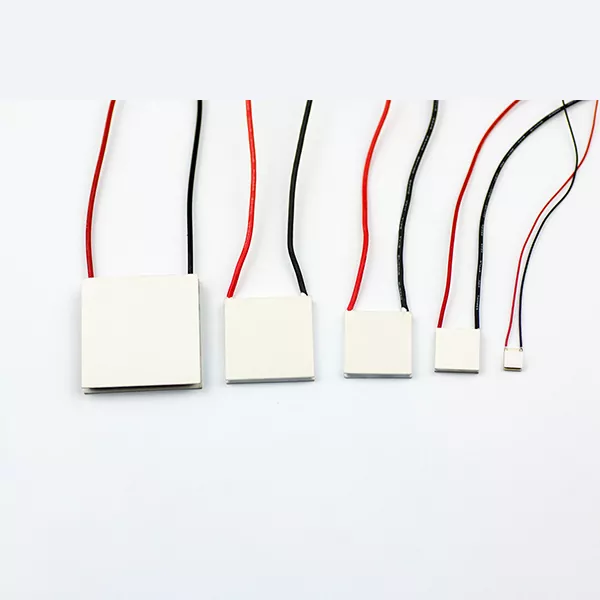

X-Meritan General TE-koelers met seriële of parallelle aansluiting voor speciale toepassingen kunnen in serie of parallel worden geconfigureerd, waardoor ingenieurs een geschikte opstelling kunnen selecteren op basis van de vereiste warmteoverdrachtsprestaties, stroomomstandigheden, drukval en systeemcapaciteit. Voor toepassingen met ingewikkeldere eisen kan ook een gemengde configuratie worden overwogen.
In plaats van de TEC-module als een geïsoleerd onderdeel te behandelen, bekijkt X-Meritan hoe de koeler werkt binnen het volledige thermische beheersysteem.
Het verschil tussen serie- en parallelle configuratie houdt voornamelijk verband met de manier waarop het koelsysteem met de stroom omgaat en de thermische belasting verdeelt.
Bij een serieopstelling passeert het koelmedium achtereenvolgens de TE-koelers. Hierdoor ontstaat een relatief geconcentreerd stroompad en kan een hogere stroomsnelheid door de koelkanalen worden geboden.
Deze configuratie kan nuttig zijn wanneer de toepassing een gecontroleerd debiet heeft en een effectieve warmteoverdracht binnen een compact systeem vereist. Het continue stroompad maakt de stroomverdeling ook relatief eenvoudig.
De wisselwerking is drukval. Naarmate er meer koelers achter elkaar worden aangesloten, neemt de totale stromingsweerstand toe. Voor systemen die een hoog debiet vereisen, kan dit resulteren in grotere pompvereisten en een hoger energieverbruik.
Bij een parallelle opstelling wordt de stroom verdeeld over meerdere TE-koelers in plaats van dat deze opeenvolgend door elke koeler stroomt.
Dit vermindert het stroompad van elke tak en kan de algehele drukval helpen verlagen. Dit maakt parallelle configuratie bijzonder nuttig wanneer het systeem een groter debiet vereist of wanneer het verminderen van de pompenergie een belangrijke overweging is.
De grootste uitdaging is de verdeling van de stromen. Als de takken niet goed zijn ontworpen, kunnen verschillende koelers verschillende stroomsnelheden ontvangen, wat de consistentie van de thermische prestaties kan beïnvloeden.
Om deze reden mag de keuze tussen serieel en parallel niet alleen gebaseerd zijn op het koelvermogen. Er moet ook rekening worden gehouden met de hydraulische omstandigheden en het volledige systeemontwerp.
|
Configuratie |
Stroompad |
Kenmerken van warmteoverdracht |
Drukdaling |
Typische vereiste |
|
Serie |
Het koelmedium stroomt achtereenvolgens door elke koeler |
Een hogere stroomsnelheid kan een effectieve warmteoverdracht ondersteunen |
Neemt toe naarmate er meer modules zijn aangesloten |
Compacte thermische systemen met gecontroleerde stroming |
|
Parallel |
De stroom wordt verdeeld over meerdere koelers |
De prestaties zijn afhankelijk van een evenwichtige stroomverdeling |
Over het algemeen lager dan een gelijkwaardige serieschakeling |
High-flow en grotere thermische beheersystemen |
|
Gemengde serie-parallel |
Combinatie van sequentiële en verdeelde stroompaden |
Kan warmteoverdracht en stromingsvereisten in evenwicht brengen |
Kan worden geoptimaliseerd volgens het systeemontwerp |
Complexe of sterk op maat gemaakte systemen |
In glasvezelcommunicatieapparatuur kunnen onze algemene TE-koelers met seriële of parallelle aansluiting voor speciale toepassingen worden gebruikt waar temperatuurstabiliteit belangrijk is voor optische componenten en lasergerelateerde apparaten. In deze systemen zijn compacte afmetingen en nauwkeurige thermische regeling vaak belangrijker dan conventionele koelcapaciteit.
Voor medische en industriële apparatuur kan TEC-koeling zorgen voor plaatselijke temperatuurregeling voor temperatuurgevoelige componenten en precisie-instrumenten. De mogelijkheid om de configuratie aan te passen is vooral handig als de beschikbare installatieruimte beperkt is.
Hetzelfde principe is van toepassing op auto-elektronica en LiDAR-gerelateerde apparatuur, waarbij elektronische en optische componenten stabiele bedrijfstemperaturen nodig hebben binnen een compact systeem. Voor laboratorium- en onderzoeksapparatuur biedt TEC-technologie een andere praktische benadering van gecontroleerd en lokaal temperatuurbeheer.
Sommige thermische beheersystemen kunnen niet goed worden aangestuurd met een standaard TEC-module.
X-Meritan kan werken op basis van klanttekeningen, monsters of toepassingsspecificaties om de vereiste TE-koelerconfiguratie te evalueren. Afhankelijk van het project kan de oplossing gebruik maken van een serieopstelling, een parallelle opstelling of een combinatie van beide.
Tijdens de ontwikkelingsfase kunnen factoren als koelcapaciteit, bedrijfsomstandigheden, moduleafmetingen, stroomvereisten en installatiebeperkingen samen in overweging worden genomen. Nadat de configuratie is bevestigd, kunnen er monsters worden geproduceerd voor klantevaluatie voordat overgegaan wordt tot volumeproductie.
Deze aanpak is met name geschikt voor OEM-projecten en fabrikanten van apparatuur die gespecialiseerde thermische beheersystemen ontwikkelen.
Een serieconfiguratie stuurt het koelmedium achtereenvolgens door meerdere TE-koelers, terwijl een parallelle configuratie de stroom over verschillende koelers verdeelt. Serieopstellingen kunnen een geconcentreerder stroompad bieden, maar kunnen een grotere drukval veroorzaken. Parallelle opstellingen verminderen over het algemeen de stromingsweerstand, maar vereisen een goede stroombalancering.
Een gemengde configuratie kan worden overwogen wanneer het systeem de warmteoverdrachtsprestaties, debiet en drukval in evenwicht moet brengen. Door parallelle en seriesecties te combineren, kan het totale koelsysteem nauwkeuriger worden aangepast aan complexe bedrijfsomstandigheden.
Ja. X-Meritan kan TE-koelerconfiguraties ontwikkelen op basis van klanttekeningen, monsters en toepassingsvereisten, inclusief projecten die specifieke afmetingen of serie-parallelle opstellingen vereisen.
Koelvereisten, bedrijfstemperatuur, vereist temperatuurverschil, spanning, stroom, stromingsomstandigheden, installatieruimte en warmteafvoeromstandigheden zijn nuttige uitgangspunten. Dankzij meer gedetailleerde toepassingsinformatie kan X-Meritan de configuratie nauwkeuriger evalueren.
Ja. Thermo-elektrische koeling is geschikt voor toepassingen die plaatselijke en stabiele temperatuurregeling van optische en elektronische componenten vereisen. De oplossingen van X-Meritan kunnen worden aangepast aan specifieke ruimte- en thermische vereisten.
