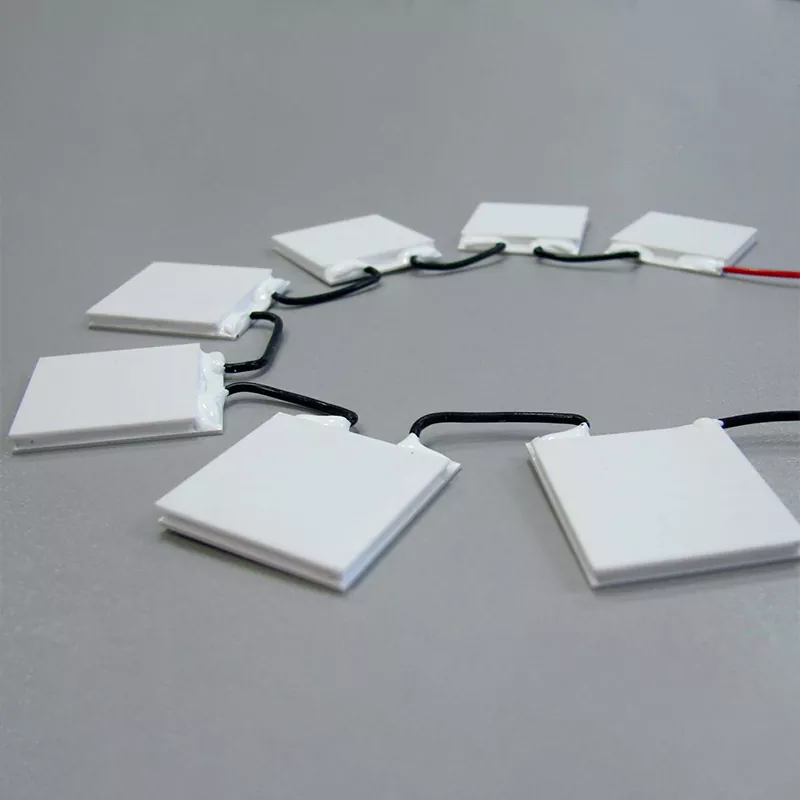

TE-koelers met hoge koelcapaciteit voor industrieel gebruik

X-Meritan levert thermo-elektrische koelers (TEC's) die zijn ontworpen voor continue warmtepompen in industriële apparatuur. Deze modules werken volgens het Peltier-effect en bevatten geen compressoren, koelmiddelen of bewegende delen. Ze worden gebruikt waar de toegang voor onderhoud beperkt is, trillingen niet acceptabel zijn of nauwkeurige temperatuurregeling vereist is.

De serie met hoge capaciteit richt zich op systemen met aanzienlijke warmtebelastingen. Typische voorbeelden zijn onder meer laserdiode-arrays, halfgeleiderprocesapparatuur en analytische instrumenten die een constante thermische output genereren.

Wij produceren TE-koelers met hoge koelcapaciteit voor industriële toepassingen in onze eigen fabriek. Dit omvat de voorbereiding van thermo-elektrische materialen, de verwerking van blokken, het in blokjes snijden van pellets, de assemblage van modules en de eindtests. Controle over deze stappen stelt ons in staat de materiaalsamenstelling, pelletgeometrie en soldeerselectie aan te passen aan specifieke bedrijfsomstandigheden.

Technische specificaties

Standaardmodules dekken een scala aan koelcapaciteiten. In de onderstaande tabel vindt u algemene parameters. Aangepaste configuraties zijn beschikbaar voor verschillende spanningen, afmetingen en temperatuurvereisten aan de warme kant.

Specificaties worden batchgewijs geverifieerd met behulp van een thermisch teststation. Op verzoek kan bij elke zending een testrapport worden verstrekt.

Belangrijke opmerking over Qmax: Qmax wordt gemeten zonder temperatuurverschil tussen de warme en koude zijde. In werkelijkheid is de koude kant altijd kouder dan de warme kant, waardoor de werkelijke warmtepompcapaciteit lager is. Een module met een vermogen van 200 W Qmax kan bijvoorbeeld slechts 80 W verwijderen als ΔT 30 K is. De selectie moet gebaseerd zijn op het werkelijke bedrijfspunt, en niet alleen op het Qmax-getal.

Structuur en werkingsprincipe

Een hoge koelcapaciteit TE-koelers voor industriële toepassingen zijn een solid-state warmtepomp. Gelijkstroom verplaatst warmte van de koude naar de warme kant. De warme zijde moet worden aangesloten op een koellichaam of koude plaat om de verpompte warmte plus het elektrische ingangsvermogen af ​​te wijzen. Als de warme kant niet effectief wordt gekoeld, stroomt de warmte terug naar de koude kant en neemt de netto koelcapaciteit af.

1. Keramische substraten

De buitenplaten zijn gemaakt van aluminiumoxide of aluminiumnitride. Ze zorgen voor elektrische isolatie terwijl ze warmte geleiden. De vlakheid van het oppervlak wordt gecontroleerd om een ​​goed thermisch contact met de warmtebron en het koellichaam te garanderen. Een thermisch interfacemateriaal (TIM) wordt aanbevolen tussen het keramische oppervlak en het montageoppervlak.

2. Halfgeleiderpellets en elektroden

N-type en P-type bismuttelluridepellets zijn in serie verbonden door koperelektrodesporen. Het aantal en de grootte van de pellets bepalen de spanning, stroom en koelcapaciteit van de module. We gebruiken meerlaagse beplating op de kopersporen om oxidatie tijdens langdurig gebruik te voorkomen.

3. Afwijzing van hitte aan de hete kant

De temperatuur aan de warme kant is de belangrijkste factor die de TEC-prestaties beïnvloedt. Elke stijging van de temperatuur aan de warme kant met 10 °C vermindert doorgaans de koelcapaciteit met 5–10% en verlaagt de maximaal haalbare ΔT. Voor modules met hoge capaciteit worden geforceerde luchtkoeling, vloeistofkoeling of heatpipe-assemblages aanbevolen. Passieve koellichamen zijn zelden voldoende boven een totale warmteafwijzing van meer dan 100 W.

4. Omtrekafdichting

Een vochtbestendige epoxyafdichting omringt de interne halfgeleiderarray. Deze afdichting biedt geen hermetische afdichting, maar beschermt de pellets en elektroden tegen condensatie en luchtverontreiniging in normale industriële omgevingen. Bij hoge luchtvochtigheid, washdown of buitenomstandigheden is extra inkapseling vereist.

Productie en kwaliteitscontrole

X-Meritan produceert TEC-modules in eigen huis. De productievolgorde is:

Voorbereiding van thermo-elektrische materiaalstaven

Extrusie en versnijden van halfgeleiderpellets

Geautomatiseerde plaatsing en solderen van pellets

Metallisatie van keramische substraten

Eindmontage en elektrische testen

Elke productiebatch wordt getest op interne weerstand, koelcapaciteit en visuele gebreken. Testgegevens worden bijgehouden voor traceerbaarheid. 建议插入工厂实拍 foto's

Testmethoden

De daadwerkelijke testnormen en acceptatiecriteria worden vóór de volumeproductie met de klant overeengekomen. Neem contact met ons op om uw specifieke wensen te bespreken.

Certificeringen en naleving

De volgende certificeringen en nalevingsverklaringen worden momenteel bijgewerkt.

● ISO 9001:2015 – Kwaliteitsmanagementsysteem

● ISO 14001 – Milieumanagementsysteem

● RoHS-naleving

● REACH-naleving

● CE-markering (indien van toepassing)

● UL-certificering (indien van toepassing)

Op verzoek verstrekken wij kopieën van geldige certificaten. Neem contact met ons op om de huidige status te bevestigen.

Aanpassingsopties

Standaardmodules dekken vele industriële koeltaken af. Voor grote volumes of gespecialiseerde projecten bieden wij maatwerk op de volgende gebieden:

● Aangepaste voetafdruk en hoogte

● Hogere temperatuur soldeer en substraten voor Th > 150°C

● Meertraps TEC-modules voor grotere temperatuurverschillen

● Voorgemonteerde koellichamen of koudeplaten

● Geïntegreerde temperatuursensoren (NTC of RTD)

● Speciale draadconfiguraties of connectoren

Een typisch maatwerkproject volgt dit proces:

1. Klant geeft thermische belasting, temperatuur aan de koude kant, omgevingsomstandigheden en ruimtebeperkingen op.

2. Onze technici simuleren de vereiste module en bieden een aanbevolen configuratie.

3. We produceren monsters voor klantvalidatie.

4. Na goedkeuring gaan we over tot massaproductie.

Waarom ingenieurs kiezen voor X-Meritan TEC-modules

In plaats van algemene voordelen op te sommen, zijn hier de specifieke mogelijkheden die onze modules onderscheiden:

Eigen thermo-elektrische materiaalverwerking

Wij beheersen het proces van ruwe staaf tot afgewerkt apparaat. Dit omvat de materiaalsamenstelling, pelletgrootte en dopingniveaus. De meeste TEC-leveranciers kopen kant-en-klare pellets of wafers in en assembleren alleen modules. Omdat we met het materiaal zelf omgaan, kunnen we de ZT-waarde aanpassen en optimaliseren voor specifieke temperatuurbereiken.

Prestatietests op batchniveau

Elke productiebatch wordt getest op Qmax, ΔTmax en interne weerstand. Testrapporten zijn beschikbaar voor klanten. Hierdoor kunt u controleren of de modules aan uw specificaties voldoen voordat u ze in uw systeem integreert.

Custom engineering zonder minimale bestelboetes

Veel leveranciers vereisen grote minimumbestellingen voor aangepaste afmetingen of parameters. We hanteren een flexibele productieplanning, zodat projecten op maat met gematigde volumes haalbaar zijn. Neem contact met ons op met uw wensen, zelfs als de verwachte jaarlijkse hoeveelheid slechts een paar honderd stuks bedraagt.

Directe communicatie met het productieteam

Wanneer u contact opneemt met X-Meritan, spreekt u met engineers die toegang hebben tot de productiegegevens en testresultaten. Dit vermindert het heen-en-weer-verkeer dat typisch is voor handelsbedrijven en verkort de steekproefevaluatiecyclus.

Typische toepassingen

TEC-modules met een hoge koelcapaciteit worden gebruikt in omgevingen waar actieve vloeistofkoeling niet praktisch is of waar nauwkeurige temperatuurregeling vereist is.

Industriële elektronica en telecommunicatie

Koeling voor laserdiodes en fotodetectoren in glasvezelsystemen

Thermisch beheer voor telecomkasten voor buiten

Temperatuurstabilisatie voor eindversterkers en RF-modules

Halfgeleider- en laserapparatuur

Koeling van wafer chucks en proceskamers

Thermische controle voor lasermarkeren en snijkoppen

Temperatuurstabilisatie voor optische banken

Medische en analytische instrumenten

PCR thermische cyclers en monsterblokkoeling

Temperatuurregeling voor reagensopslagcompartimenten

Koeling van CCD- en CMOS-beeldsensoren

Transport en speciale uitrusting

Koeling voor LiDAR-sensoren in autonome voertuigen

Ventilatiesystemen voor stoelen

Draagbare koelcontainers

TEC-selectiegids

Om een ​​TEC met hoge capaciteit te specificeren, dient u de volgende informatie bij de hand te hebben voordat u contact met ons opneemt:

Vereiste koelbelasting (in watt) aan de koude kant. Dit is de warmte die wordt gegenereerd door het onderdeel dat u moet koelen.

Streef naar de temperatuur en tolerantie aan de koude kant. Bijvoorbeeld 25°C ± 0,5°C.

Maximale temperatuur aan de warme kant die u kunt accepteren, op basis van uw koellichaam en omgevingsomstandigheden.

Omgevingstemperatuurbereik waarin het systeem zal werken.

Beschikbaar type koellichaam en thermische weerstand. Geforceerde lucht-, vloeistofkoeling of heatpipe.

Gelijkstroom beschikbaar en maximaal stroomverbruik toegestaan.

Beperkingen van de installatieruimte: lengte, breedte, hoogte en patroon van montagegaten.

Vereisten voor thermische cycli: hoeveel cycli per dag, temperatuurschommelingen en verwachte levensduur.

Omgevingsomstandigheden: vochtigheid, stof, blootstelling aan chemicaliën of gebruik buitenshuis.

Zodra u deze gegevens verstrekt, kunnen we een specifieke module aanbevelen of een oplossing op maat ontwerpen. We zullen ook prestatiecurven verstrekken die de koelcapaciteit versus het temperatuurverschil weergeven voor de aanbevolen bedrijfsstroom.

Veelgestelde vragen

Vraag: Hoe selecteer ik de juiste TEC voor mijn toepassing?

A: U moet de warmtebelasting kennen die moet worden verwijderd (in watt), de maximaal toegestane temperatuur voor het gekoelde object, de omgevingstemperatuur en de beschikbare prestaties van het koellichaam aan de warme kant. Geef deze waarden door aan onze ingenieurs, en wij zullen een module en bedrijfsstroom aanbevelen.

Vraag: Wat is het verschil tussen Qmax en de werkelijke koelcapaciteit?

A: Qmax is de maximale warmtepompcapaciteit wanneer het temperatuurverschil tussen de warme en koude zijde nul is. In de praktijk is er altijd sprake van een temperatuurverschil. De werkelijke koelcapaciteit neemt af naarmate ΔT toeneemt. Onze datasheets bevatten prestatiecurven voor verschillende bedrijfsstromen.

Vraag: Kan een TEC defect raken als de hete kant te heet wordt?

EEN: Ja. De maximale temperatuur aan de warme kant wordt voor elke module gespecificeerd. Het overschrijden van deze temperatuur kan de soldeerverbindingen aantasten en de levensduur van de module verkorten. Ontwerp het koellichaam aan de warme zijde altijd zo dat Th binnen de nominale limiet blijft onder de slechtste omgevingsomstandigheden.

Vraag: Hoe lang gaan TEC-modules mee?

A: TEC-modules hebben geen bewegende delen, dus mechanische slijtage speelt geen rol. Thermische cycli veroorzaken echter spanning bij soldeerverbindingen en kunnen uiteindelijk leiden tot verhoogde interne weerstand. Geselecteerde ontwerpen met hoge capaciteit zijn geëvalueerd door middel van thermische cyclustests. De werkelijke levensduur van de cyclus hangt af van het temperatuurbereik, de stroomsterkte, de stijgingssnelheid, de montagespanning en de bedrijfsvochtigheid. Voor gekwalificeerde projecten kunnen testgegevens worden verstrekt.

Vraag: Verstrekt u testgegevens of betrouwbaarheidsrapporten?

EEN: Ja. Voor elke productiebatch kunnen wij een samenvatting geven van de geteste parameters. Voor grotere bestellingen kunnen we aanvullende betrouwbaarheidstests uitvoeren, zoals thermische cycli, opslag bij hoge temperaturen en blootstelling aan vochtigheid volgens overeengekomen protocollen.

Vraag: Is de epoxyafdichting waterdicht?

A: Nee. De standaard epoxyafdichting is vochtbestendig maar niet hermetisch. Voor toepassingen met hoge luchtvochtigheid, condensatie of direct watercontact is extra inkapseling of een op maat gemaakte behuizing vereist.

Contact- en technische ondersteuning

Om een ​​aanbeveling of monster aan te vragen, dient u de volgende informatie te verstrekken:

● Te verwijderen warmtebelasting (W)

● Vereiste temperatuur aan de koude kant of temperatuurverschil

● Omgevingstemperatuurbereik

● Beschikbare ruimte voor de TEC en het koellichaam

● Voedingsspanning beschikbaar

● Verwachte jaarlijkse hoeveelheid

Ons engineeringteam reageert binnen één werkdag. We bieden monsters ter evaluatie vóór volumebestellingen.
