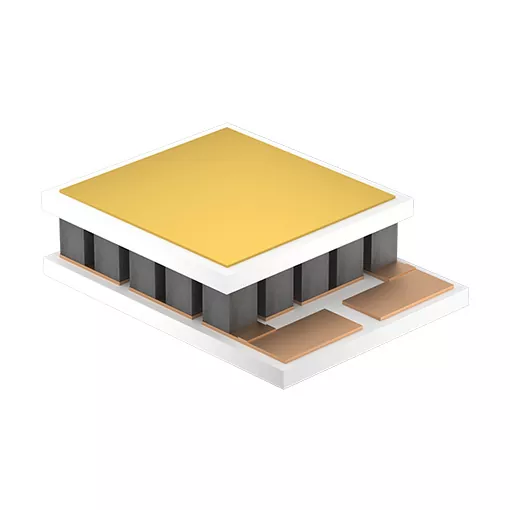

Micro-thermo-elektrische koelers voor LiDAR

De laserzender in Micro Thermo-elektrische koelers voor LiDAR genereert warmte tijdens bedrijf, terwijl de omgevingstemperatuur aanzienlijk kan variëren tussen verschillende bedrijfsomgevingen. Als de lasertemperatuur buiten het vereiste werkbereik verandert, handhaaft het optische apparaat mogelijk niet de vereiste bedrijfsconditie.

Een Micro-TEC kan direct op de lasermodule worden geïnstalleerd om actief warmte weg te pompen van het temperatuurgevoelige onderdeel. In tegenstelling tot een passief koellichaam is het niet alleen afhankelijk van natuurlijke of geforceerde warmteafvoer.

Voor compacte LiDAR-assemblages is de belangrijkste toepassingswaarde gelokaliseerde temperatuurregeling. De koeler kan dicht bij de laserbron worden geplaatst zonder dat er een compressor, koelmiddelcircuit of bewegende mechanische componenten nodig zijn.

Belangrijkste specificaties

De werkelijke koelcapaciteit, stroom, spanning, afmetingen en thermische prestaties zijn afhankelijk van de geselecteerde Micro-TEC-configuratie en de warmtebelasting van de LiDAR-component.

Compact formaat voor LiDAR-modules met beperkte ruimte

Micro-thermo-elektrische koelers voor LiDAR hebben een beperkte interne ruimte omdat de laser, detector, optische componenten, elektronische circuits en warmtedissipatiestructuren in één geheel zijn geïntegreerd.

Onze Micro-TEC's kunnen worden vervaardigd in configuraties van microformaat tot enkele millimeters. Hierdoor kan de koeler dicht bij de laser of een ander warmtegevoelig onderdeel worden geplaatst in plaats van ruimte in beslag te nemen als afzonderlijk koelsysteem.

Voor op maat gemaakte LiDAR-assemblages kunnen de productafmetingen worden geëvalueerd op basis van de beschikbare installatieruimte, componentpositie, montagestructuur en elektrische interface.

Minder dan 1 W stroomverbruik

Stroomverbruik is een belangrijke ontwerpparameter wanneer de Micro-TEC wordt geïntegreerd in een LiDAR- of ander compact elektronisch systeem van een voertuig.

Onze micro-thermo-elektrische koelers kunnen in toepasselijke configuraties op minder dan 1 watt werken. De daadwerkelijke vermogensbehoefte is afhankelijk van het gekozen productontwerp en de thermische belasting die moet worden geregeld.

Voor technische evaluatie moeten klanten de beoogde koeltemperatuur, warmtebelasting, beschikbare spanning en installatieafmetingen opgeven, zodat de juiste Micro-TEC-configuratie kan worden geselecteerd.

Solid State-koeling zonder koelmiddel

De Micro Thermo-elektrische koelers voor LiDAR maken gebruik van halfgeleider thermo-elektrische materialen tussen keramische substraten om warmte over te dragen wanneer elektrische stroom wordt toegepast.

Het onderdeel heeft:

● Geen compressor

● Geen koelmiddel

● Geen mechanisch bewegende delen

● Compacte solid-state constructie

● Directe elektrische bediening

Deze structuur is handig voor LiDAR-modules waarbij de koelcomponent dicht bij de laser moet worden geïnstalleerd en in een beperkte mechanische ruimte moet worden geïntegreerd.

Actieve warmtepomp voor lasertemperatuurregeling

De Micro-TEC wordt gebruikt om de temperatuur van het doelcomponent te regelen in plaats van simpelweg de temperatuur van de gehele LiDAR-behuizing te verlagen.

Wanneer elektrische stroom wordt toegepast, wordt warmte overgedragen van de koude naar de warme kant. De koude kant wordt in de buurt van de laser of een ander temperatuurgevoelig onderdeel geplaatst, terwijl de warme kant moet worden aangesloten op een effectief warmteafvoerpad.

Bij het thermische ontwerp moet daarom rekening worden gehouden met beide zijden van de Micro-TEC:

Doelcomponent → Micro-TEC koude kant → Micro-TEC hete kant → LiDAR warmteafvoerstructuur

Als de hete kant de overgedragen warmte niet effectief kan afvoeren, zullen de koelprestaties van het hele systeem afnemen.

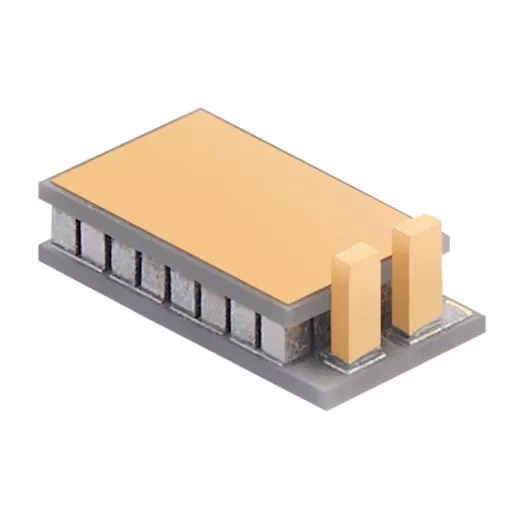

Micro-TEC met header voor LiDAR-montage

Voor LiDAR-ontwerpen die een gedefinieerde mechanische interface vereisen, kunnen we micro-thermo-elektrische koelers met headers leveren.

De headerconfiguratie kan worden geëvalueerd op basis van:

● Beschikbare installatieruimte

● Montagestructuur

● Componentpositie

● Elektrische aansluiting

● Assemblagevereisten

Voor niet-standaard constructies kunnen klanten een bestaand monster of een technische tekening aanleveren. We evalueren de structuur vóór de monsterproductie.

Aangepaste micro-thermo-elektrische koelers

Een standaard Micro-TEC komt mogelijk niet overeen met de afmetingen of thermische vereisten van een specifieke LiDAR-module. Wij ondersteunen op maat gemaakte producten op basis van klantmonsters of tekeningen.

Het aanpassingsproces kan betrekking hebben op:

Afmetingen → Elektrische parameters → Montagestructuur → Kopconfiguratie → Thermische vereisten

Vóór de massaproductie worden monsters geproduceerd ter bevestiging door de klant. Hierdoor kan de Micro-TEC worden vergeleken met de daadwerkelijke LiDAR-assemblage voordat de productiehoeveelheid wordt vrijgegeven.

Informatie vereist voor Micro-TEC-selectie

Voor een nieuw LiDAR-koelingsproject kunnen klanten de volgende informatie verstrekken:

Als sommige parameters nog niet beschikbaar zijn, kan een bestaand Micro-TEC-monster of een LiDAR-montagetekening als uitgangspunt voor de technische evaluatie worden gebruikt.

Installatie en thermische interface

De thermische interface tussen de Micro-TEC en de lasermodule heeft rechtstreeks invloed op de warmteoverdracht.

De koude kant moet voldoende contact houden met het doelonderdeel en er kan een geschikt thermisch interfacemateriaal (TIM) worden gebruikt wanneer dit vereist is door het assemblageontwerp.

De hete kant vereist een effectief warmteafvoerpad. Een koellichaam, behuizing of andere koelstructuur moet worden ontworpen om de door de Micro-TEC overgedragen warmte te verwijderen.

De Micro-TEC moet ook binnen de gespecificeerde elektrische parameters worden gebruikt. De maximale IMAX-stroom mag niet worden overschreden, omdat overmatige stroom de thermo-elektrische halfgeleiderovergang kan beschadigen.

Productiecapaciteit

X-Meritan produceert microthermo-elektrische koelers en regelt ook de voorbereiding van upstream thermo-elektrische materialen.

Onze productiemogelijkheden omvatten:

● Thermo-elektrische materiaalvoorbereiding

● Precisieverwerking van componenten

● Lassen

● Assemblage

● Microverpakking

● Op maat gemaakte Micro-TEC-productie

Deze productiestructuur ondersteunt projecten waarvoor niet-standaard Micro-TEC-afmetingen, montagestructuren of elektrische configuraties nodig zijn.

Voor op maat gemaakte LiDAR-toepassingen kan het product worden ontwikkeld op materiaal- en componentniveau, in plaats van zich te beperken tot een bestaande standaardkoeler.

Ontwikkelingsproces van micro-thermo-elektrische koelers

Voor op maat gemaakte LiDAR-koelingsprojecten volgen we een op monsters gebaseerd ontwikkelingsproces:

Klanttekening / monster → Technische evaluatie → Productontwerp → Monsterproductie → Monsterbevestiging → Massaproductie

Tijdens de monsterbevestigingsfase kunnen de afmetingen, montagestructuur, elektrische aansluiting en assemblagecompatibiliteit worden gecontroleerd vóór massaproductie.

Toepassingen

Micro-thermo-elektrische koelers kunnen worden gebruikt voor temperatuurregeling van:

● LiDAR-laserzenders

● Temperatuurgevoelige opto-elektronische componenten

● Compacte optische modules

● LiDAR-assemblages voor auto's

● Andere miniatuur elektronische componenten die plaatselijke actieve koeling vereisen

Kwaliteit en exportervaring

X-Meritan heeft meer dan 10 jaar ervaring in miniatuurhalfgeleiderkoeling en levert Micro-TEC-producten voor internationale markten.

Het bedrijf heeft ISO- en CE-certificeringen verkregen en exporteert producten naar Europa, Noord-Amerika, Zuid-Amerika, Zuidoost-Azië en andere markten.

Onze technische ervaring omvat optische vezelcommunicatie, industriële medische apparatuur, slimme auto-elektronica, consumentenelektronica en onderzoekstoepassingen.

Veelgestelde vragen

Welke informatie heb je nodig om een ​​Micro-TEC voor LiDAR te selecteren?

De nuttigste informatie omvat de warmtebelasting van het onderdeel, de doeltemperatuur, de beschikbare spanning, de maximale stroom, de installatieafmetingen, de montagestructuur en de warmteafvoermethode aan de warme kant. Voor de evaluatie kan ook een tekening of een bestaand Micro-TEC-monster worden gebruikt.

Hoe klein kan de Micro-TEC zijn?

X-Meritan kan Micro-TEC-configuraties tot op enkele millimeters produceren, afhankelijk van de vereiste structuur en prestaties. De uiteindelijke afmetingen moeten worden bevestigd afhankelijk van de toepassing.

Kun jij een Micro-TEC maken volgens onze LiDAR-tekening?

Ja. Wij ondersteunen maatwerk op basis van klanttekeningen of monsters. Het product wordt vóór massaproductie bemonsterd en bevestigd.

Kunt u een Micro-TEC voorzien van een header?

Ja. Er zijn headerconfiguraties beschikbaar voor toepassingen die een gedefinieerde montage- of verbindingsstructuur vereisen. Het exacte headerontwerp wordt bevestigd volgens de LiDAR-assemblage.

Kan de Micro-TEC onder 1 W werken?

Ja, toepasselijke configuraties kunnen werken op minder dan 1 W. Het werkelijke energieverbruik is afhankelijk van het Micro-TEC-ontwerp, de bedrijfsomstandigheden en de thermische belasting.

Wat is het belangrijkste installatieprobleem?

De twee belangrijkste punten zijn thermisch contact aan de koude zijde en warmteafvoer aan de warme zijde. De koude kant heeft effectief contact nodig met het doelonderdeel, terwijl de hete kant voldoende pad moet hebben om de overgedragen warmte af te voeren.

Kan de Micro-TEC continu worden gebruikt?

Continue werking is afhankelijk van de geselecteerde Micro-TEC-configuratie en de gespecificeerde elektrische en thermische bedrijfsomstandigheden. Het product moet worden gebruikt binnen de gespecificeerde spannings- en stroomlimieten en de warme zijde moet voldoende worden gekoeld.

Wat gebeurt er als de IMAX-stroom wordt overschreden?

Het overschrijden van de gespecificeerde IMAX-stroom kan overmatige elektrische en thermische spanning veroorzaken en kan de thermo-elektrische halfgeleiderverbinding beschadigen. De Micro-TEC moet daarom binnen het gespecificeerde elektrische bereik worden gebruikt.

X-Meritan levert microthermo-elektrische koelers voor LiDAR met microstructuren, solid-state Peltier-koeling, aangepaste montageconfiguraties en op monsters gebaseerde ontwikkeling.

Stuur ons voor een nieuw LiDAR-koelingsproject uw tekening, monster, installatieafmetingen, warmtebelasting, doeltemperatuur of bestaande Micro-TEC-specificatie. We kunnen de vereisten evalueren en de bijbehorende Micro-TEC ontwikkelen voor monsterbevestiging vóór massaproductie.
