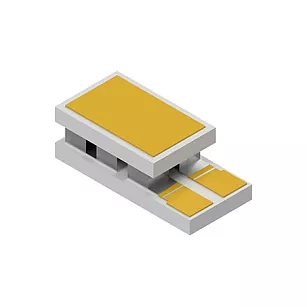

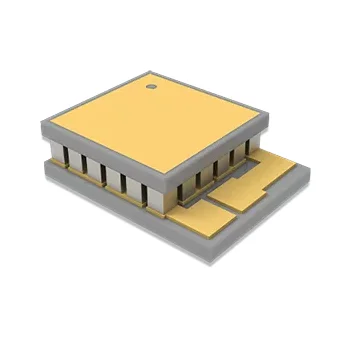

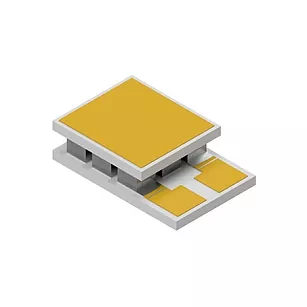

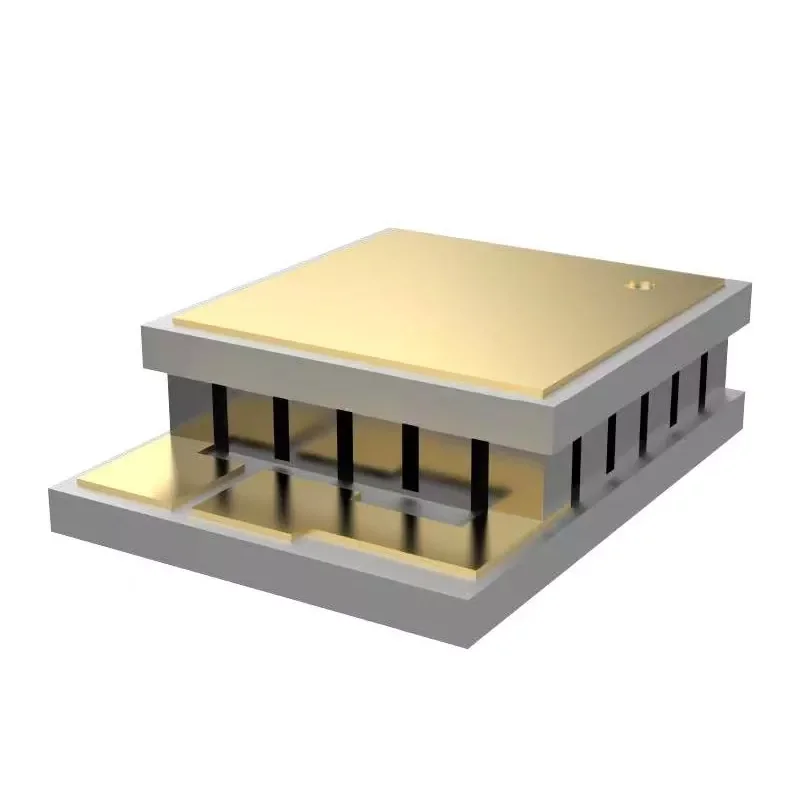

Micro-thermo-elektrische koelers voor opto-elektronische apparaten

X-Meritan omvat mogelijkheden op het gebied van de ontwikkeling van thermo-elektrische materialen, de productie van componenten van thermo-elektrische koelers (TEC) en het ontwerp van thermische oplossingen. Deze microthermo-elektrische koelers voor opto-elektronische apparaten maken gebruik van het Peltier-effect voor actieve koeling of verwarming, waardoor er geen compressoren, koelmiddelen of bewegende mechanische onderdelen nodig zijn. Ze zijn geschikt voor temperatuurgevoelige componenten zoals laserdiodes, optische communicatieapparatuur, fotodetectoren, lidarmodules en andere compacte opto-elektronische componenten.

Functies:

●  Geminiaturiseerd ontwerp, geschikt voor opto-elektronische en elektronische precisieverpakkingen met beperkte ruimte.

●  Ondersteunt nauwkeurige temperatuurregeling, waardoor de impact van temperatuurschommelingen op de apparaatprestaties wordt verminderd.

●  Solid-state koelstructuur, geen bewegende delen, waardoor een stabiele en betrouwbare werking op de lange termijn wordt gegarandeerd.

● Geschikt voor hoge temperaturen: geschikt voor toepassingen die een stabiele temperatuurregeling bij verhoogde omgevingstemperaturen vereisen.

●  Geen trillingen of mechanisch geluid: de solid-state structuur is geschikt voor optische precisiesystemen en gevoelige meetapparatuur.

●  Voldoet aan RoHS, waardoor toepassing in mondiale marktprojecten wordt vergemakkelijkt.

Toepassingsscenario's:

●  Temperatuurregeling voor optische communicatieapparaten, vooral randtemperatuurregeling voor laserdiodes, DFB's, EML's en TOSA/ROSA.

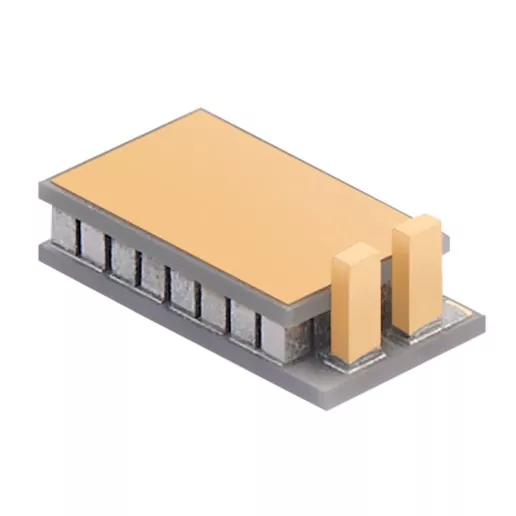

●  Temperatuurstabilisatie van LiDAR-zenders en -ontvangers.

●  Lichtbronnen en sensoreenheden in medische testapparatuur.

●  Optische precisietestbanken en laboratoriumkalibratieplatforms.

●  Verpakkingstoepassingen die een klein formaat, weinig trillingen en een snelle respons vereisen.

Specificaties en maatwerk

Selectiecriteria

Houd bij het selecteren van microthermo-elektrische koelers voor opto-elektronica rekening met de volgende parameters:

Afmetingen: aangepast op basis van de apparaatbasis en montagekamer

Dikte: moet de thermische weerstand, klemkracht en montageruimte in evenwicht brengen

Maximale bedrijfsstroom: Moet overeenkomen met de voeding van de omvormer en de strategie voor temperatuurregeling

Maximaal temperatuurverschil (Delta Tmax): Afhankelijk van de omstandigheden van het koellichaam aan de hete kant

Warmtepompcapaciteit (Qmax): Bepaalt hoeveel warmte kan worden verwijderd

Weerstand en spanning: beïnvloeden schijfverliezen en regelnauwkeurigheid

Bij het aanpassen bevestigen we:

Afmetingen warmtebron: laserchip, TO-pakket, microsensor of geïntegreerde opto-elektronische module.

Interfacematerialen: vernikkelen, soldeercompatibiliteit of speciale metallisatievereisten.

Bedrijfstemperatuurbereik: stabilisatie van de kamertemperatuur, werking bij lage temperaturen of compensatie bij hoge temperaturen.

Structurele vereisten: ultradunne constructie, hogere warmtepompdichtheid of andere ruimtebeperkingen.

Technische specificaties

Waarom kiezen voor X-Meritan?

Miniatuur TEC-ontwerp: Micro TEC's zo klein als 1,5 x 1,1 mm, met een minimale dikte van 0,65 mm.

Hoge warmtepompdichtheid: tot ongeveer 43 W/cm², geschikt voor compacte toepassingen met hoge warmteflux.

Expertise op het gebied van thermo-elektrische materialen: de interne ontwikkeling van thermo-elektrische materialen ondersteunt geoptimaliseerde TEC-prestaties en toepassingsspecifieke ontwerpen.

Aangepaste TEC-oplossingen: aangepaste afmetingen, elektrische kenmerken, materiaalconfiguratie, metallisatie en verbindingsstructuren op basis van toepassingsvereisten.

Van prototype tot productie: ondersteuning van thermisch ontwerp en prototypeontwikkeling tot testen en volumeproductie.

Veelgestelde vragen

Waarom is dit product beter geschikt voor opto-elektronische apparaten dan standaard koellichamen?

Standaard koellichamen bieden alleen passieve koeling, dus de temperatuur van het apparaat fluctueert met veranderingen in de omgevingstemperatuur. Micro-thermo-elektrische koelers daarentegen controleren actief de temperatuur, waardoor de bedrijfstemperatuur weer binnen het doelbereik komt, waardoor ze ideaal zijn voor opto-elektronische systemen die gevoelig zijn voor temperatuurafwijkingen.

Waar moet prioriteit aan worden gegeven bij laserdiodeprojecten?

De focus moet niet alleen op de koelplaat zelf liggen, maar op het hele thermische pad: contact met de warmtebron, interfacematerialen, ontwerp van het koellichaam en of de aandrijfstroom goed is afgestemd.

Kan X-Meritan de grootte van een thermo-elektrische koeler (TEC) aanpassen?

Ja. X-Meritan kan aangepaste formaten en configuraties evalueren op basis van technische tekeningen, monsters of toepassingsspecificaties. Maatwerk omvat afmetingen, elektrische kenmerken, P/N-materiaalconfiguratie, verbindingsstructuur en interfacevereisten.
